MPM3686

MPM3686

NOT RECOMMENDED FOR NEW DESIGNS

18V、20A、12 x 15 x 4mmQFN内のステップダウン電源モジュール

代替品

データシート

MPM3686 continues to be in production for existing customers. Please consider this alternative for new designs:

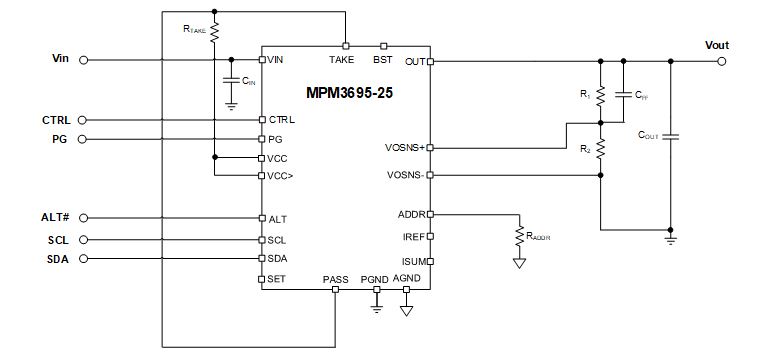

MPM3695GRF-25

PMBus付き、16V、20A、スケーラブルなDC/DC電源モジュール

Features & Benefits

3Vからの広い入力電圧範囲

- 外部3V_CCで、3V〜16Vの入力電圧

- 内部V_CCで、4V〜16Vの入力電圧

0.5V〜5.5Vの出力電圧範囲
20A連続出力電流、ピーク25A
マルチフェーズ動作用の自動インタリーブ
超高速過渡応答のための適応型MCOTによる自動補償
0°C〜70°Cの接合部温度幅で1%の基準電圧
出力電圧の本当のリモートセンス
PMBus 1.3準拠
V_IN、V_OUT、I_OUT温度、および障害を含むテレメトリ・リードバック
PMBus経由でプログラム可能
-       電流制限

-       パルススキップモード (PSM) または連続導通モード (CCM) を選択可能

-       ソフトスタート時間

-       スイッチング周波数

-       障害の制限
QFN-59 (10mm x 12mm x 4mm) パッケージ

… and many more!

概要

MPM3686は、使いやすい完全に統合された20AのステップダウンDC/DC電源モジュールです。これは、DC/DCコンバータ、パワーインダクタ、入力 / 出力コンデンサ、および必要な抵抗 / コンデンサをコンパクトなQFNの12mm x 15mm x 4mmパッケージに統合しています。このトータルパワーソリューションでは、わずか2つの外付け部品 (1つの抵抗と1つのコンデンサ) で動作します。MPM3686は、優れたロードレギュレーションとラインレギュレーションを備え、広い入力電圧供給範囲にわたって20Aの出力電流を供給できます。MPM3686は、コンスタントオンタイム (COT) 制御を使用して、高速過渡応答を提供し、ループの安定化を容易にします。デフォルトの低電圧誤動作防止機能のしきい値は内部で約4.1 Vに設定されていますが、イネーブルピン上の抵抗ネットワークによってこのしきい値を高くできます。MPM3686は、制御回路および統合された電源デバイスに電力を供給するための内部LDOを備えています。このLDOは外部電圧5Vで無効になり、効率を上げます。MPM3686には、約3msのソフトスタート (SS) タイマーが内蔵されています。これは、SSコンデンサを追加することで増加できます。オープンドレインのパワーグッド信号は、出力電圧が公称電圧幅内であることを示します
