概要

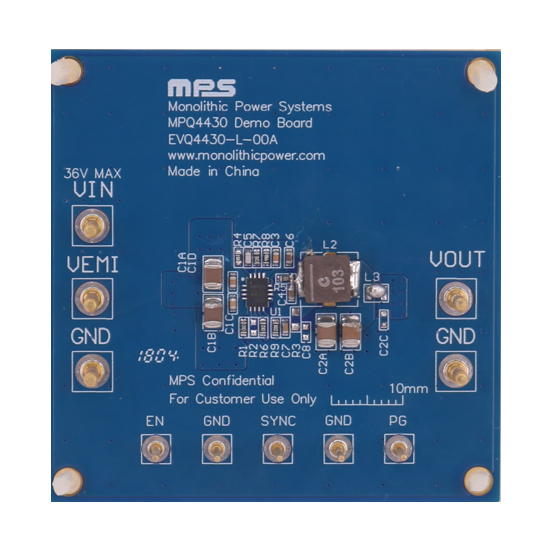

EVQ4430-L-00A評価ボードは、MP4430、およびMPQ4430の機能を実証するために設計されています。MPQ4430は、内部にハイサイドおよびローサイドのパワーMOSFETを統合した、周波数設定が可能な (350kHz~2.5MHz)、同期整流式ステップダウンスイッチングレギュレータです。高速ループ応答に対する電流モード制御により、最大3.5Aの高効率出力電流を実現します。
MPQ4430は高度な非同期変調 (AAM) モードを採用し、スイッチング周波数 (fSW) を減らすことにより軽負荷状態で高効率を実現します。これにより、スイッチング損失およびゲート駆動損失が低減されます。
EVQ4430-L-00Aは、完全に組み立てられテストされた評価ボードです。これは5V~36Vの広い入力電圧範囲から、最大3.5Aの負荷電流で5Vの出力電圧を生成します。MPQ4430は、QFN-16 (3mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い5V〜36Vの動作入力電圧範囲
- 3.5Aの連続出力電流
- 1μA低シャットダウン電流 (ISD)
- 10μAのスリープモード静止電流 (自己消費電流)
- 90mΩ / 40mΩの内部パワーMOSFET
- 350kHz~2.5MHzの設定可能なスイッチング周波数 (fSW)
- 外部クロック同期
- 選択可能な同相または180°異なる位相
- パワーグッド (PG) インジケータ
- 設定可能なソフトスタート時間 (tSS)
- 80nsの最小オン時間 (tON_MIN)
- 選択可能な強制連続伝導モード (FCCM) および高度な非同期変調 (AAM) モード
- 低ドロップアウト (LDO) モード
- バレー電流検出とヒカップモードによる過電流保護 (OCP)
- サーマルシャットダウン
- QFN-16 (3mm x 4mm) パッケージで提供
- ウェッタブルフランクで提供
- AEC-Q100 グレード1認定
