概要

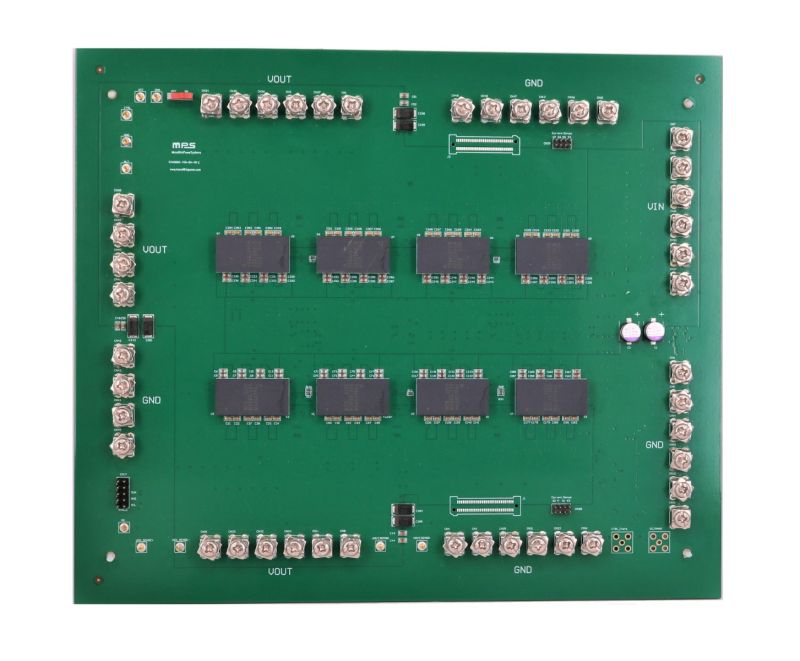

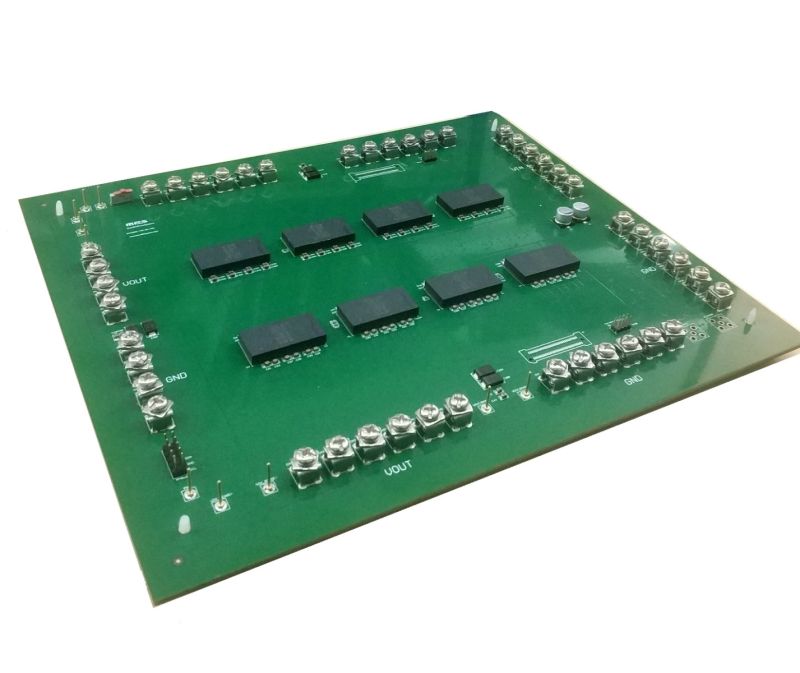

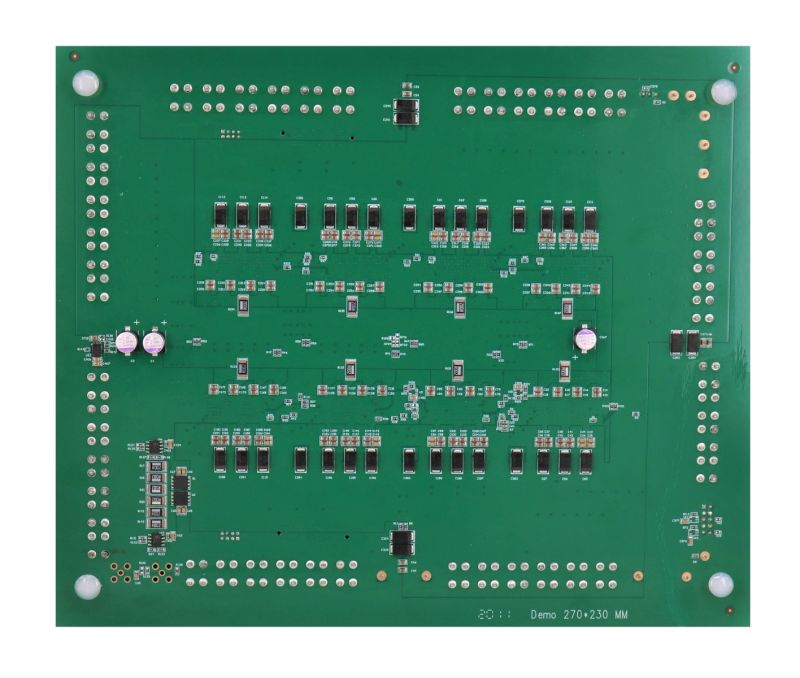

EVM3695-100-BH-00Eは、100A、スケーラブルな完全統合型デジタル電源モジュールであるMPM3695-100の機能を実証するために設計された評価ボードです。MPM3695-100は、幅広い入力電圧 (VIN) 範囲にわたって優れたロードレギュレーションおよびラインレギュレーション備え、最大100Aの出力電流 (IOUT) を達成する完全な電源ソリューションを提供します。デバイスは、広い負荷範囲にわたって高効率で動作し、並列接続して最大800Aの電流を供給できます。
EVM3695-100-BH-00D / E 評価ボードシリーズは、それぞれ、最大600Aおよび800AのIOUTを供給する6つまたは8つのMPM3695-100電源モジュールに対応する2つのスタッフィング オプションを提供します。EVM3695-100-BH-00D / Eシリーズのパフォーマンスの詳細については、「パフォーマンスの概要」セクションをご参照ください。
MPM3695-100は、BGA (15mm x 30mm x 5.18mm) パッケージで提供されます。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 外部3.3VのVCCバイアスで、3.2V〜16Vの入力電圧 (VIN) 範囲
- 内部VCCバイアスで、4V〜16VのVIN範囲
- 0.5V〜3.3Vの出力電圧 (VOUT) 範囲
- 最大1.8VのVOUTで100Aの連続出力電流 (IOUT)
- 3.3VのVOUTで60Aの連続電流
- アクティブ電流バランスにより最大800Aまで並列接続可能
- 並列運転用の自動インターリーブ
- VOUTリモートセンス
- ±1%の基準電圧 (VREF) 精度 (-40℃～125℃)
- シリアルインタフェース1.3準拠
- VIN、VOUT、IOUT、温度、および故障を含むテレメトリリードバック
- シリアルインタフェース経由で設定可能 :
- VOUT
- ソフトスタート時間 (tSS)
- 過電流 (OC)、過熱 (OT)、過電圧 (OV)、低電圧 (UV)、低電圧誤動作防止機能 (UVLO) の制限
- パルス幅変調 (PWM) モード
- スイッチング周波数 (fSW)
- BGA (15mm x 30mm x 5.18mm) パッケージで提供
