概要

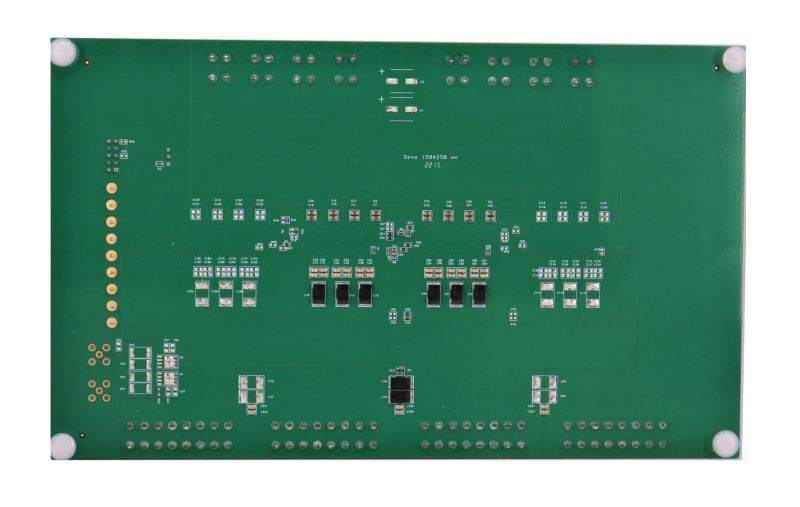

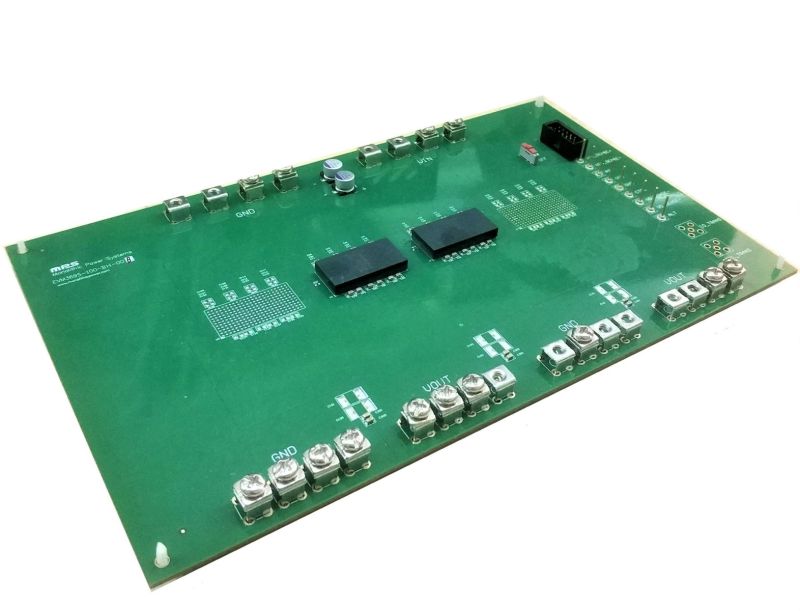

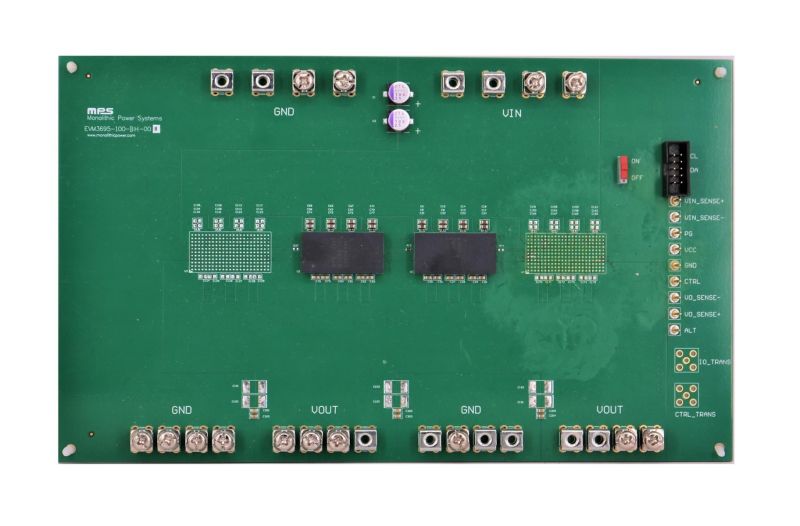

EVM3695-100-BH-00Bは、PMBusインタフェースを備えた完全統合型の100A、スケーラブルな電源モジュールであるMPM3695-100の機能を実証するために設計された評価ボードです。MPM3695-100は、幅広い入力電圧 (VIN) 範囲にわたって優れたロードレギュレーションおよびラインレギュレーション備え、最大100Aの出力電流 (IOUT) を実現します。複数のデバイスを並列に配置して、最大800AのIOUTを供給できます。
MPS独自のマルチフェーズ・コンスタントオンタイム (MCOT) 制御は、超高速な過渡応答を提供し、ループ補償を簡単にします。EVM3695-100-BH-00A / B /Cシリーズには、1、2、または4個のMPM3695-100電源モジュールに対応する3つのオプションがあり、それぞれ、最大100A、200A、または400AのIOUTを提供します。
MPM3695-100は、BGA (15mm x 30mm x 5.18mm) パッケージで提供されます。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 3.3V～16Vの入力電圧 (VIN) 範囲
- 0.5V〜3.3Vの出力電圧 (VOUT) 範囲
- 最大1.8VのVOUTで100Aの連続出力電流 (IOUT)
- 3.3VのVOUTで60Aの連続電流
- アクティブ電流バランスにより最大800Aまで並列接続可能
- 並列運転用の自動インターリーブ
- VOUTリモートセンス
- ±1%の基準電圧 (VREF) 精度 (-40℃～125℃)
- PMBus 1.3準拠
- VIN、VOUT、IOUT、温度、および故障を含むテレメトリリードバック
- PMBusを介して設定可能
- BGA (15mm x 30mm x 5.18mm) パッケージで提供
