AX5689

AX5689

4チャンネル、デジタル入力 Class-D オーディオコントローラ

代替品

データシート

AX5689 continues to be in production for existing customers. Please consider this alternative for new designs:

AX5689C

4チャネル、デジタル入力、クラスDオーディオコントローラ

Features & Benefits

一般的な機能:
- o デジタル入力付き4チャネル、ブリッジ接続負荷 (BTL) デジタル・クラスDアンプコントローラ

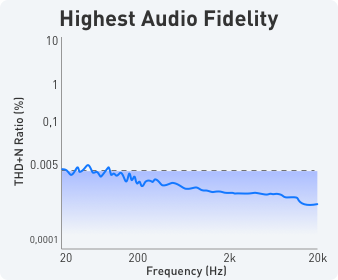

- 115dBのダイナミックレンジを備えた8つの差動低遅延アナログ-デジタルコンバータ (ADC)
- 88つの設定可能なデジタルループフィルタ・スライス
- 8つのCMOSレベルパルス幅変調 (PWM) 出力、4つのBTL チャネルとして設定可能
- フィードバック (FB) ループは出力フィルタの後、スピーカーノード間で可能
- 汎用性と複数入力、複数出力 (MIMO) 制御を実現するスライスと ADC 間の相互接続を設定可能
- 音量制御とソフトミュート
- ポップフリーモード移行を可能にする設定可能なランプを備えたダイナミックループ制御
シリアルオーディオ入出力:
- 16のダウンストリームチャネルと 8つのアップストリームチャネルを備えたI²S/TDMシリアルオーディオ・インタフェース
- 32kHz～768kHzの入力サンプルレート
- 16ビットから32ビットまで対応するオーディオ形式
制御インタフェース:
- シリアル・ペリフェラル・インタフェース (SPI)
- マルチチップシステム用の選択可能なアドレス付き高速モードI²C制御インタフェース

… and many more!

概要

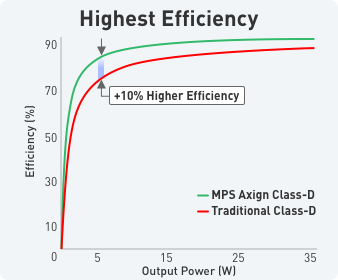

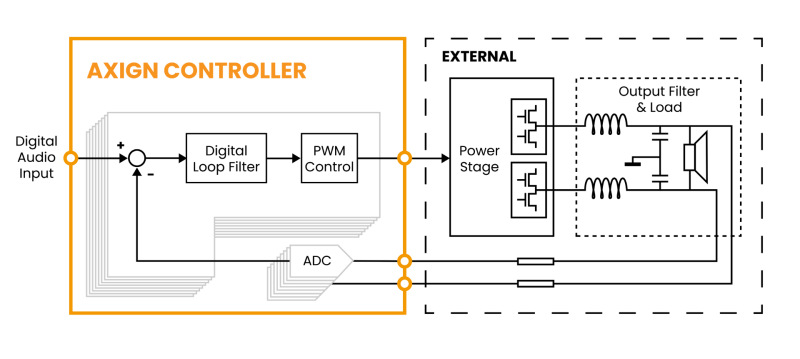

AX5689は、デジタル入力、統合された低遅延アナログデジタルコンバータ (ADC)、およびCMOSレベルのパルス幅変調 (PWM) 出力を備えた4チャネルブリッジ接続負荷 (BTL) または2チャネルパラレルブリッジ接続負荷 (PBTL) オーディオコントローラICです。これはポストフィルタフィードバックを備えた高次のデジタル制御ループを可能にし、低消費電力と優れたオーディオパフォーマンスを実現します。QFN-64 (9mm x 9mm) パッケージで提供されます。

構成 :

4x BTL
2x PBTL

機能と利点

8つの柔軟な差動型低レイテンシーアナログデジタルコンバータ (ADC)
8つの構成可能なデジタル制御ループフィルタスライス
8つのCMOSレベルのパルス幅変調 (PWM) 出力
最大4 x ブリッジ接続負荷 (BTL) チャネル、2 x 4相並列ブリッジ接続負荷 (PBTL) チャネル、またはそれらの組み合わせ
歪みを軽減する出力フィルタ後のフィードバック実行
複数のADCを並列に配置してパフォーマンスを向上させることが可能
汎用性と複数入力、複数出力 (MIMO) 制御を実現するスライスとADC間の相互接続を設定可能
マルチチップシステム用の選択可能なアドレスを備えたI²CおよびSPI制御インタフェース

アプリケーション :

アクティブラウドスピーカ (パーティーボックス、モニタスピーカ)
ストリーミングオーディオアンプソリューション
サウンドバーとサブウーファ
プロフェッショナルオーディオソリューション
温度に敏感なオーディオソリューション

入手可能な製品番号

AX5689GRK-Z AX5689GRK-P

P＆Zの意味
