EVQ8861-LE-00A

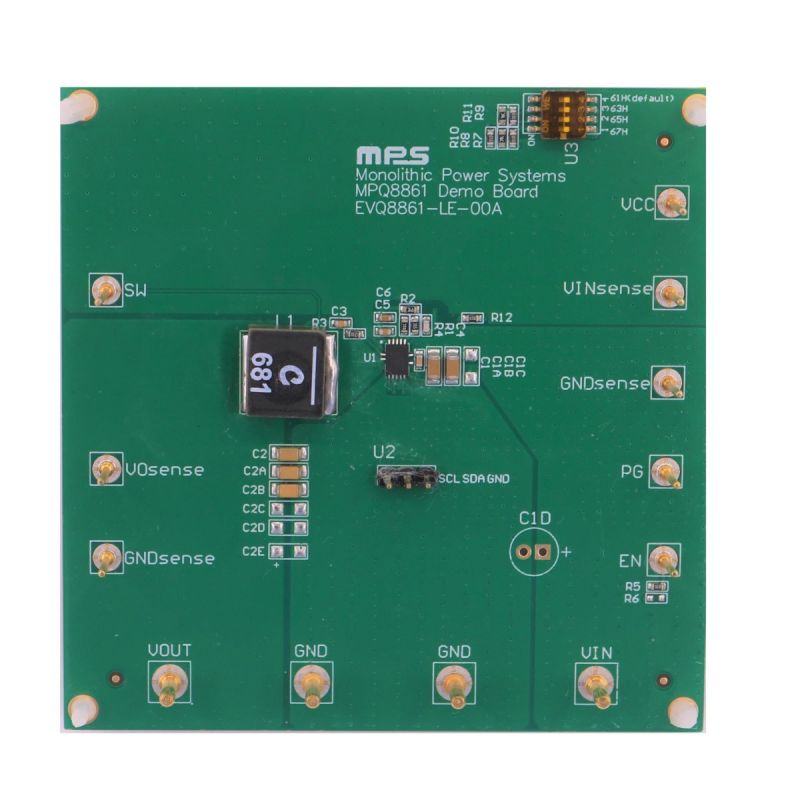

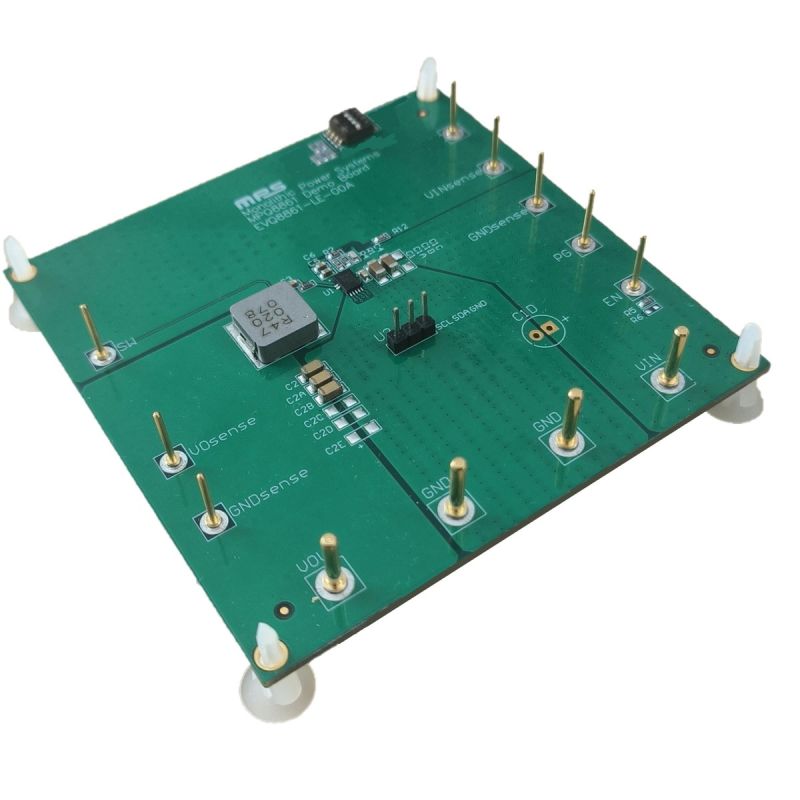

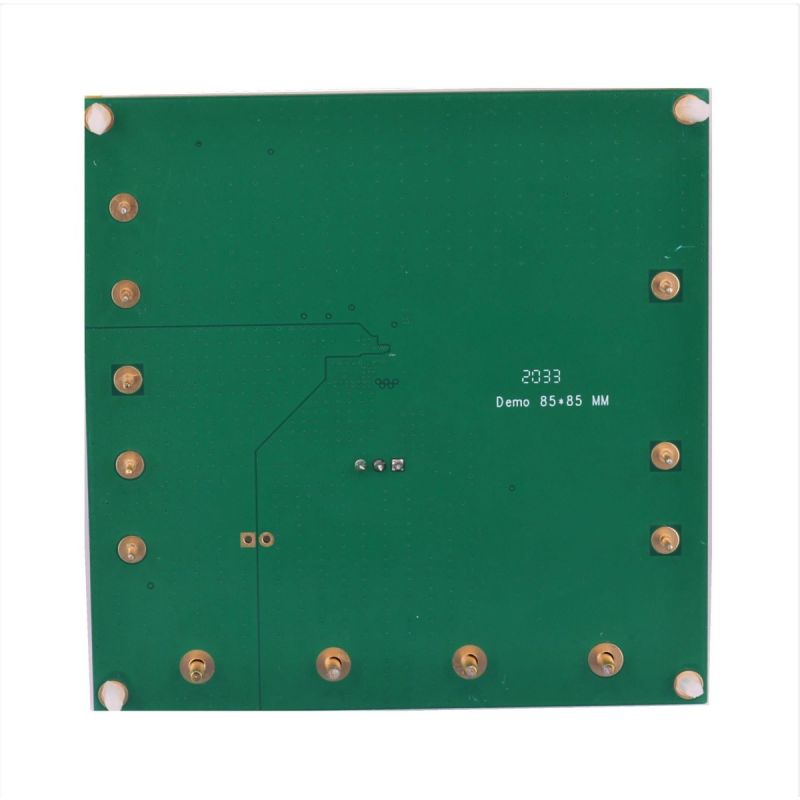

EVQ8861-LE-00Aは、I²Cインタフェースを統合した高周波数、同期整流式ステップダウン・スイッチモードコンバータであるMPQ8861の機能を実証するために設計された評価ボードです。MPQ8861は完全に統合されたソリューションで、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い2.9V〜18V入力電圧 (V_IN) 範囲にわたって、最大12Aの連続DC出力電流 (I_OUT) を実現できます。

出力電圧 (V_OUT) は、I²Cインタフェースを介してオンザフライで制御できます。基準電圧 (V_REF) は0.6Vから1.108Vの間で、4mVステップで調整できます。以下のパラメータをI²Cを介して設定することもできます : 電圧スルーレート、スイッチング周波数 (f_SW)、電流制限、ヒカップ / ラッチオフ保護、有効化 / 無効化、省電力モード。

コンスタントオンタイム (COT) 制御は、高速過渡応答を実現します。パワーグッド (PG) ピンは、V_OUTが公称範囲内かどうかを示すオープンドレイン出力です。

豊富な保護機能には、過電圧保護 (OVP)、過電流保護とサーマルシャットダウンが含まれます。

MPQ8861は、ウェッタブルフランクのQFN-14 (3mm x 4mm) パッケージで提供されます。
