EVQ7920-R-00A

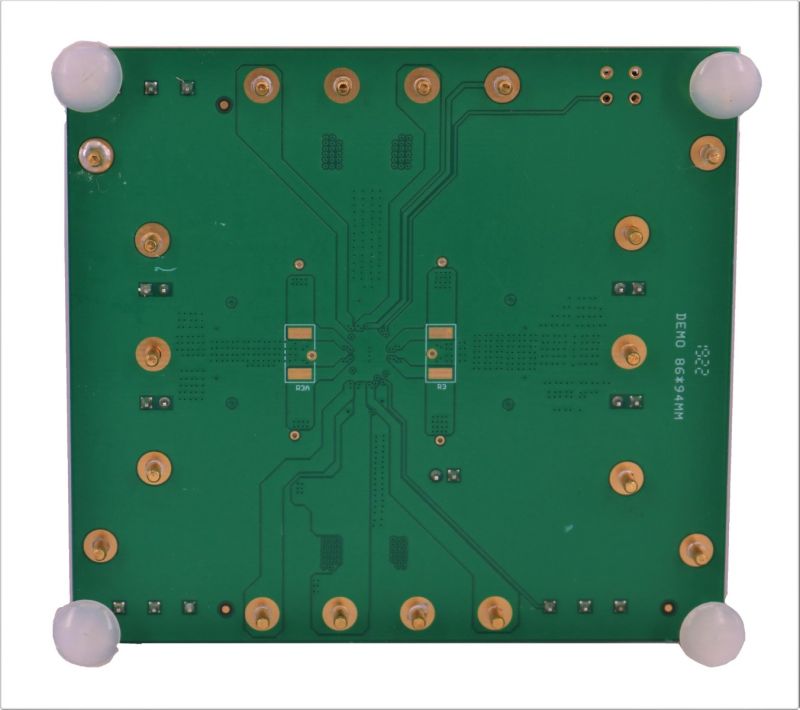

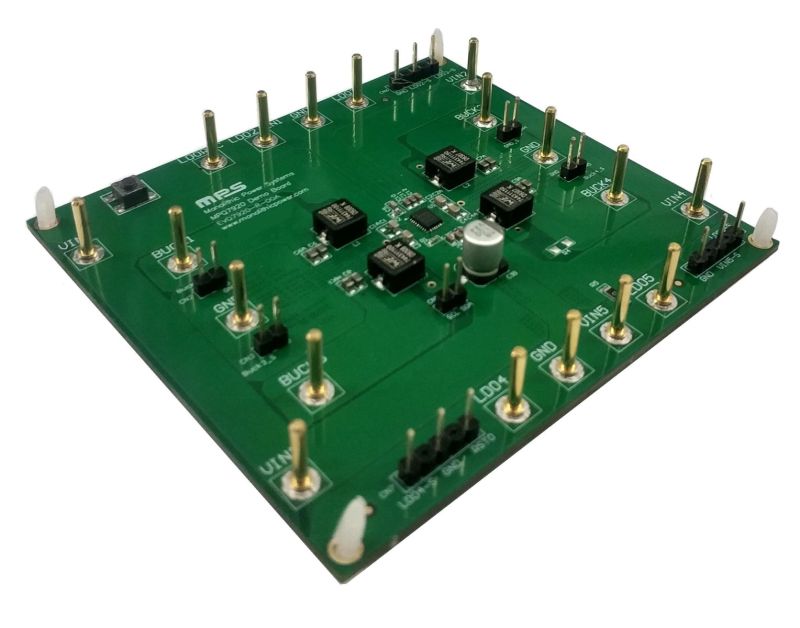

EVQ7920-R-00Aは、4つの統合された高効率、DC/DCステップダウンコンバータ、5つの低ドロップアウト (LDO) レギュレータ、および柔軟な業界標準の同期シリアルインタフェースを備えた電源管理IC (PMIC) ソリューションであるMPQ7920の機能を実証するために設計された評価ボードです。

コンスタントオンタイム (COT) 制御により、ステップダウンコンバータ用の高速過渡応答を提供し、ループの安定化を容易にします。連続導通モード(CCM)の間、調整可能なスイッチング周波数 (f_SW) (最大2.75MHz) は、外部のインダクタンスと容量を低減します。

出力電圧 (V_OUT) は、業界標準の同期シリアルインタフェースを介して調整することも、メモリによってプリセットすることもできます。起動シーケンスとシャットダウンシーケンスは、メモリまたは業界標準の同期シリアルインタフェースを介して設定できます。

豊富な保護機能には、低電圧誤動作防止機能 (UVLO) 保護、過電流保護 (OCP)、過電圧保護 (OVP)、サーマルシャットダウンが含まれます。

MPQ7920は、最小限の数のすぐに利用できる標準外付け部品しか必要とせず、ウェッタブルフランクで省スペースのQFN-26 (3.5mm x 4.5mm) パッケージで提供されます。
