EVQ6533-U-01A

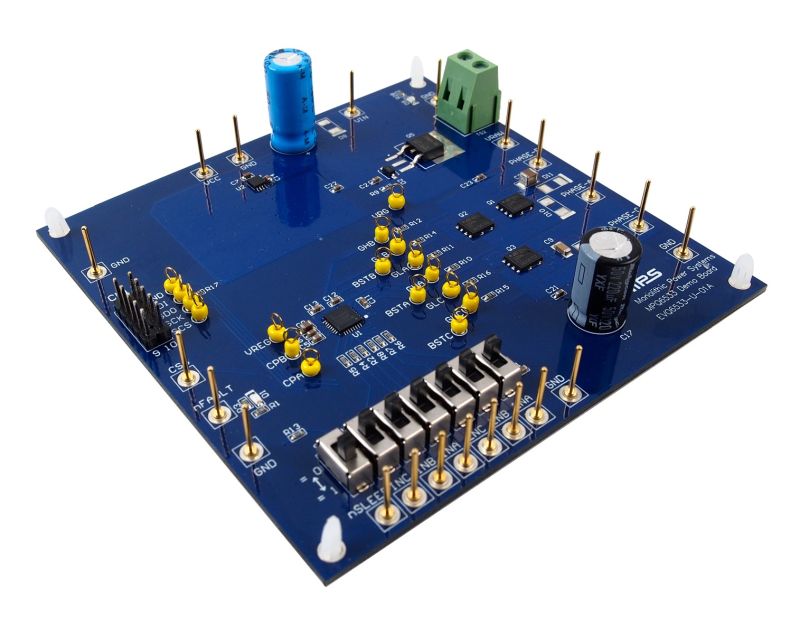

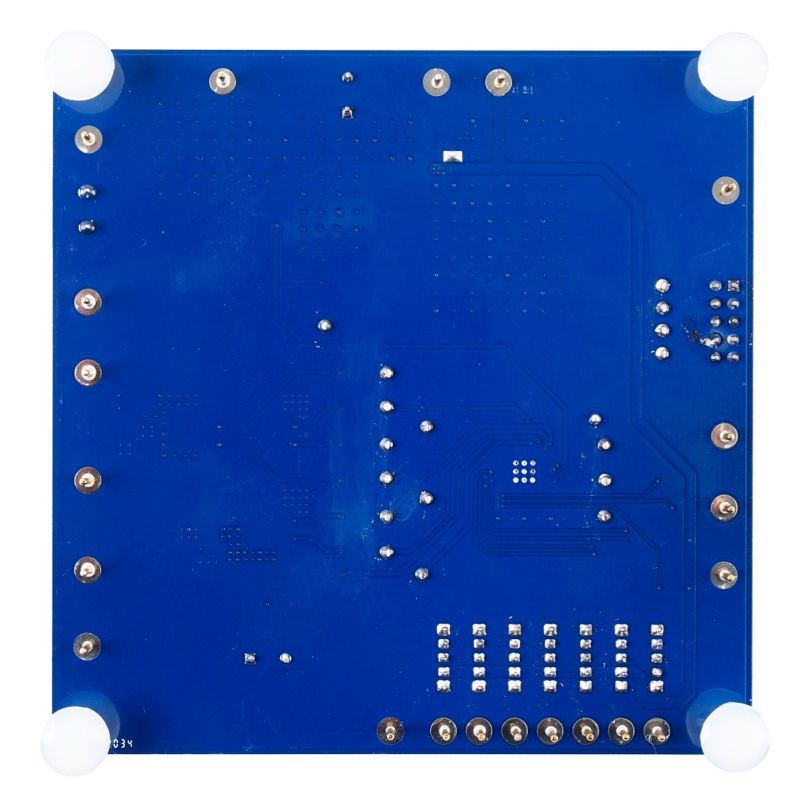

EVQ6533-U-01A 評価ボードは、シリアル入力制御を備えた3チャネル車載用プリドライバであるMPQ6533の機能を実証するように設計されています。このデバイスは、車載用アクチュエータおよびブラシ付きDCモータドライバのアプリケーションに適しています。

MPQ6533には、ローサイドMOSFET (LS-FET) のゲート駆動電圧を生成する低ドロップアウト (LDO) レギュレータが統合されています。また、このデバイスは、バッテリー逆接続保護のために外部NチャネルMOSFETを駆動する電圧を生成するチャージポンプも備えています。ハイサイド (HS) のゲート駆動はブートストラップ (BST) コンデンサ (C_BST) と内部チャージポンプによって生成され、100%のデューティサイクル動作を可能にします。

内部アンプは、LS-FETの両端の電圧降下を測定します。これにより、シャント抵抗を使用せずに電流を測定できます。

内部の安全機能には、設定可能な過電流保護 (OCP)、調整可能なデッドタイム (DT) 制御、低電圧誤動作防止機能 (UVLO)、および加熱シャットダウンが含まれます。

MPQ6533は、露出サーマルパッド付きのQFN-32 (5mm x 5mm) パッケージで提供され、AEC-Q100 の認定を受けています。
