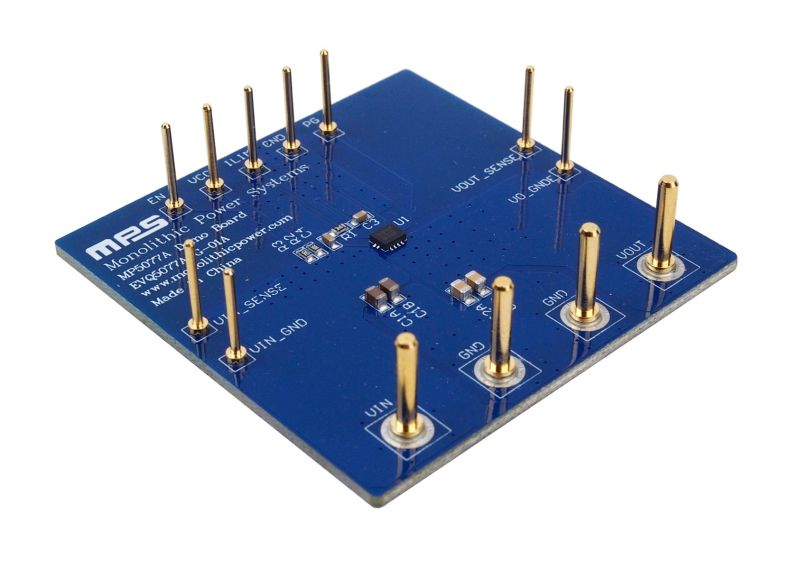

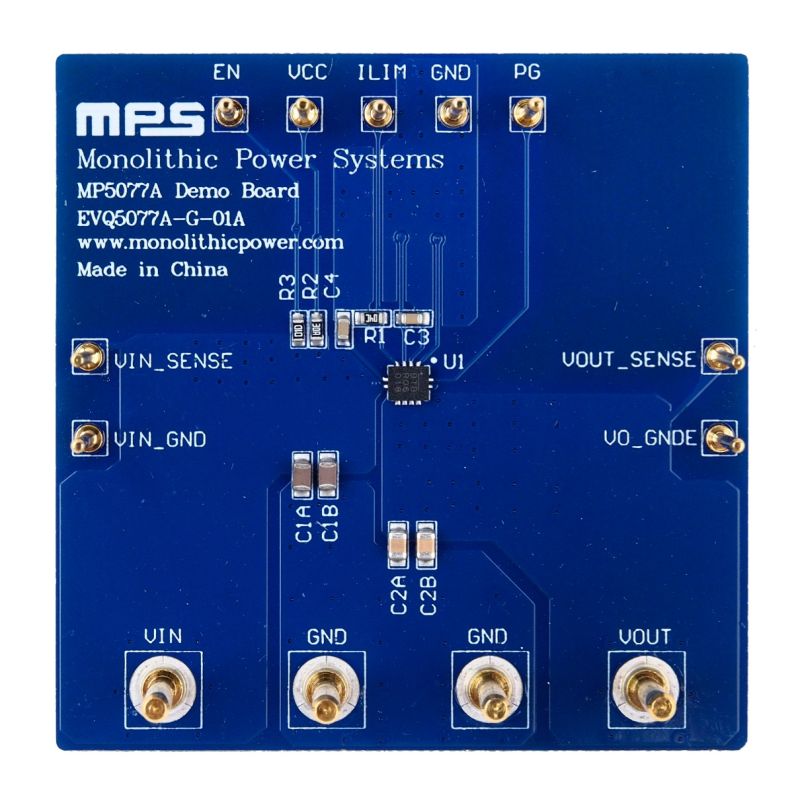

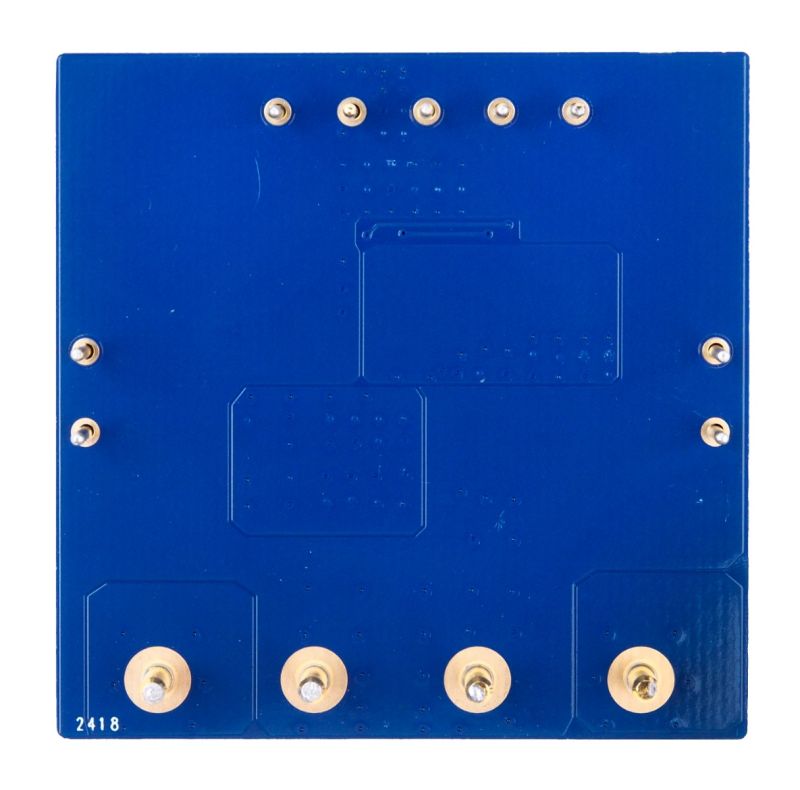

EVQ5077A-G-01A

EVQ5077A-G-01Aは、電流制限機能を備えた低オン抵抗 (R_DS(ON)) ロードスイッチである MPQ5077A-AEC1用に設計された評価ボードです。MPQ5077A-AEC1は、1.2V〜5.5Vの入力電圧 (V_IN) 範囲にわたり7Aの負荷保護を実現します。小型のパッケージで非常に低いR_DS(ON)の MPQ5077A-AEC1は、車載用インフォテインメント、クラスタ、および先進運転支援システム (ADAS) アプリケーション向けの省スペースソリューションを提供します。

出力 (ソース) での最大負荷は電流制限されています。これは、センシングFETトポロジーを利用することで実現されます。電流制限の大きさは、ILIMピンからグランドに接続された外付け抵抗によって制御されます。

EVQ5077A-G-01A評価ボードは、1.2V〜5.5で動作するV_IN範囲にわたり、7Aの連続負荷電流を供給できます。

MPQ5077A-AEC1は、コンパクトな QFN-13 (2.5mm x 3mm) パッケージで提供され、AEC-Q100 グレード1で利用できます。
