概要

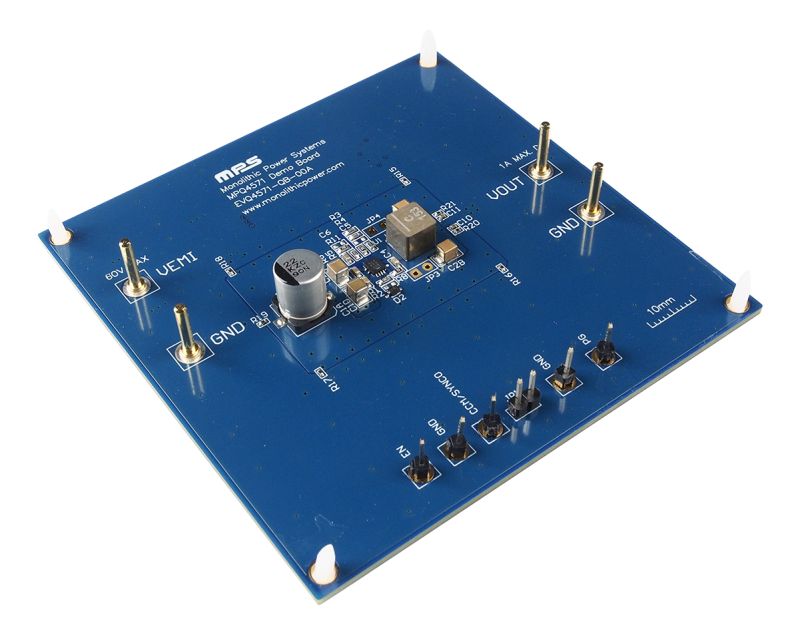

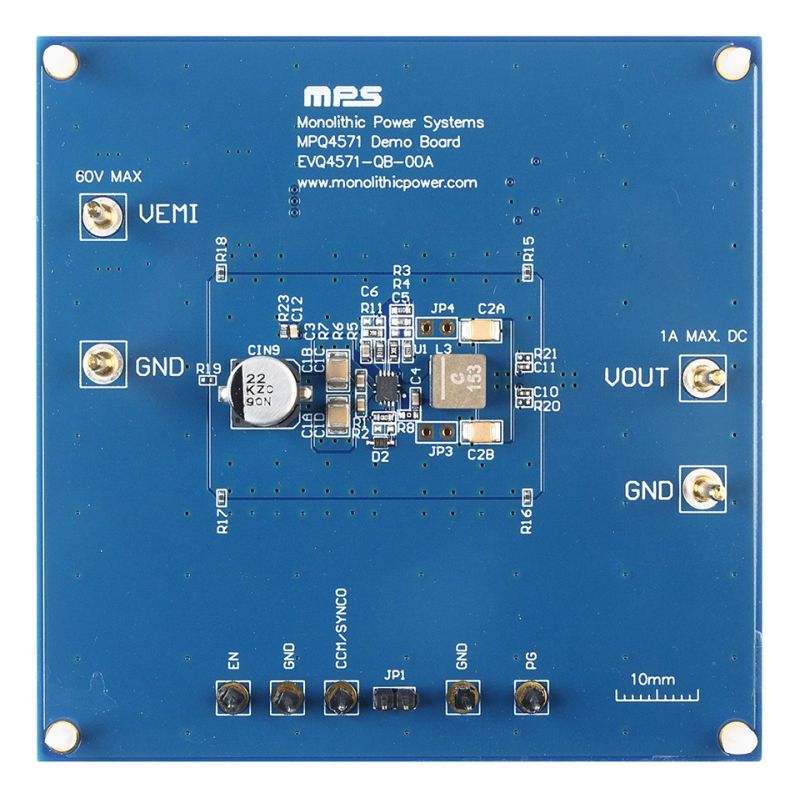

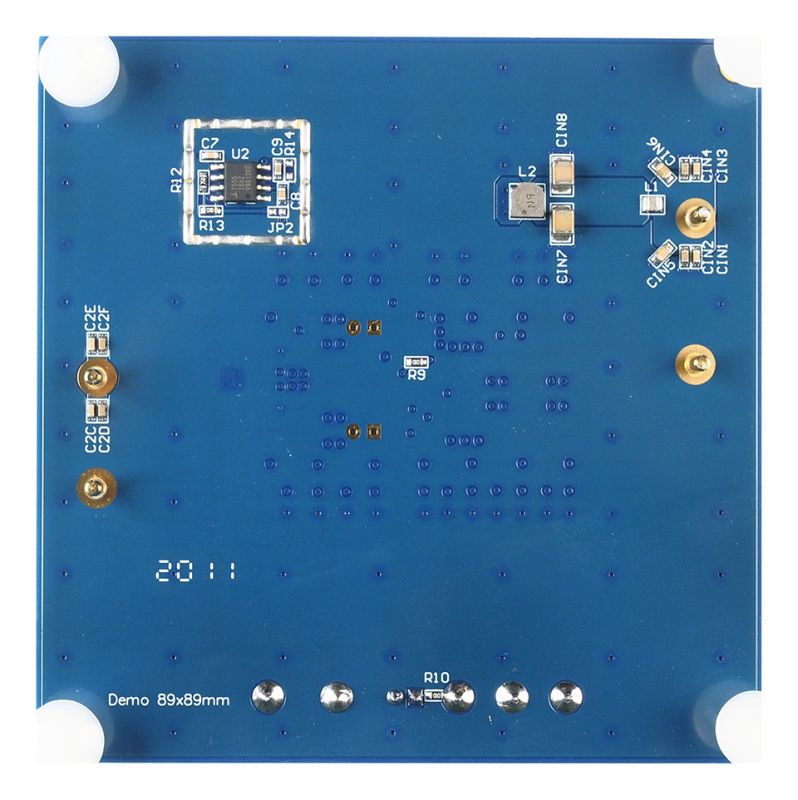

EVQ4571-QB-00Aは、MPQ4571およびMPQ4571-AEC1の機能を実証するために設計された評価ボードです。
MPQ4571は、完全に統合された、固定周波数、同期整流ステップダウンコンバータです。これは、すぐれた過渡応答用のピーク電流により、最大1Aの連続出力電流 (IOUT) を実現できます。
MPQ4571は高度な非同期変調 (AAM) モードを採用し、スイッチング周波数 (fSW) を減らすことにより軽負荷状態で高効率を実現します。これにより、スイッチング損失およびゲート駆動損失が低減されます。
EVQ4571-QB-00Aは、完全に組み立てられテストされた評価ボードで、5V~60Vの入力電圧 (VIN) 範囲から最大1Aの負荷電流で、5Vの出力電圧 (VOUT) を生成できます。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い5V〜60Vの動作入力電圧 (VIN) 範囲
- 1Aの連続出力電流 (IOUT)
- 高効率同期モード制御
- 250mΩ / 45mΩの内部パワーMOSFET
- 最大2.2MHzまで設定可能なスイッチング周波数 (fSW)
- 180°位相がずれたSYNCOピン
- 40μAの静止電流 (自己消費電流)
- 低い2μAのシャットダウンモード電流
- 軽負荷時に、選択可能な高度非同期変調 (AAM) または強制連続導通モード (FCCM)
- 内部0.45msのソフトスタート
- リモートイネーブル (EN) 制御
- パワーグッド (PG) インジケータ
- 低ドロップアウトモード
- 過電流保護 (OCP)
- サーマルシャットダウン
- QFN-12 (2.5mm x 3mm) パッケージで提供
- AEC-Q100 グレード1準拠
