EVQ4432-L-00A
Session popupval
Session textval
Session Titefor popup
Show default content
概要

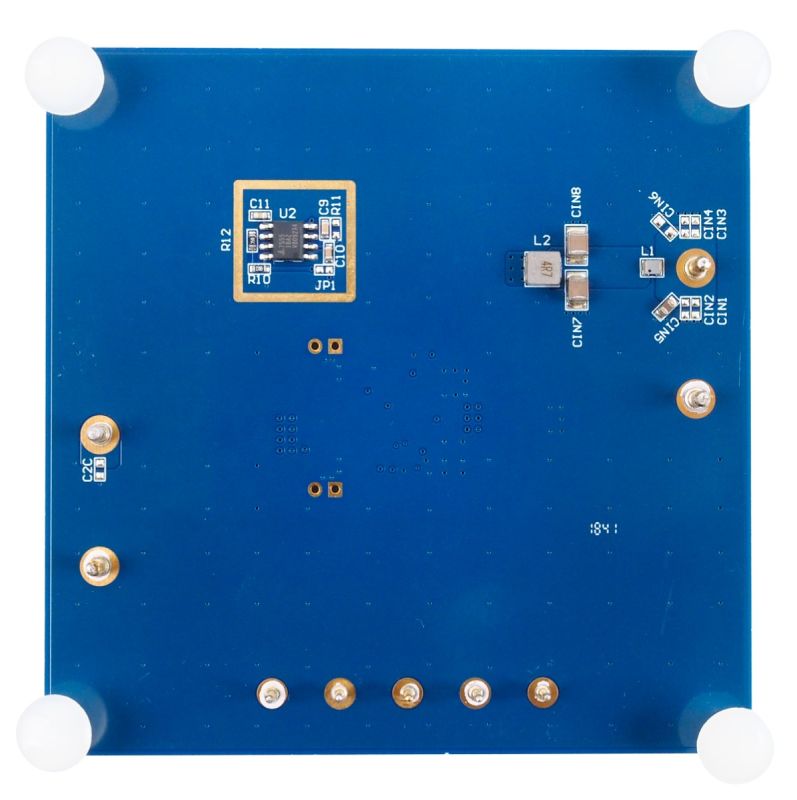

EVQ4432-L-00Aは、MPQ4432およびMPQ4432-AEC1の機能を実証するために設計された評価ボードです。MPQ4432は、内部にハイサイドおよびローサイドのパワーMOSFET (それぞれ、HS-FETおよびLS-FET) を統合した、設定可能な周波数 (350kHz～2.5MHz) の同期整流ステップダウンスイッチングレギュレータです。これは、高速ループ応答を可能にする電流モード制御により、最大2.2Aの高効率出力電流 (IOUT) を実現します。
MPQ4432は高度な非同期変調 (AAM) モードを採用し、スイッチング周波数 (fSW) を減らすことにより軽負荷状態で高効率を実現します。これにより、スイッチング損失およびゲート駆動損失が低減されます。
EVQ4432-L-00Aは、完全に組み立てられテストされた評価ボードで、5V～36Vの入力電圧 (VIN) 範囲から最大2.2Aの負荷電流で、5Vの出力電圧 (VOUT) を生成します。
MPQ4432は、QFN-16 (3mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い5V〜36Vの動作入力電圧 (VIN) 範囲
- 2.2Aの連続出力電流 (IOUT)
- 1μAの低シャットダウンモード電流
- 10μAのスリープモード静止電流
- 内部90mΩのハイサイドMOSFET (HS-MOSFET) および40mΩのローサイドMOSFET (LS-MOSFET)
- 350kHz～2.5MHzの設定可能なスイッチング周波数 (fSW)
- 外部クロックに同期
- 選択可能な同相または180°異なる相
- パワーグッド (PG) インジケータ
- 設定可能なソフトスタート時間
- 80nsの最小オン時間
- 選択可能な強制連続導通モード (FCCM) および高度な非同期変調 (AAM) モード
- 低ドロップアウトモード
- バレー電流検出とヒカップモードによる過電流保護 (OCP)
- サーマルシャットダウン
- QFN-16 (3mm x 4mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
- AEC-Q100 グレード1準拠
