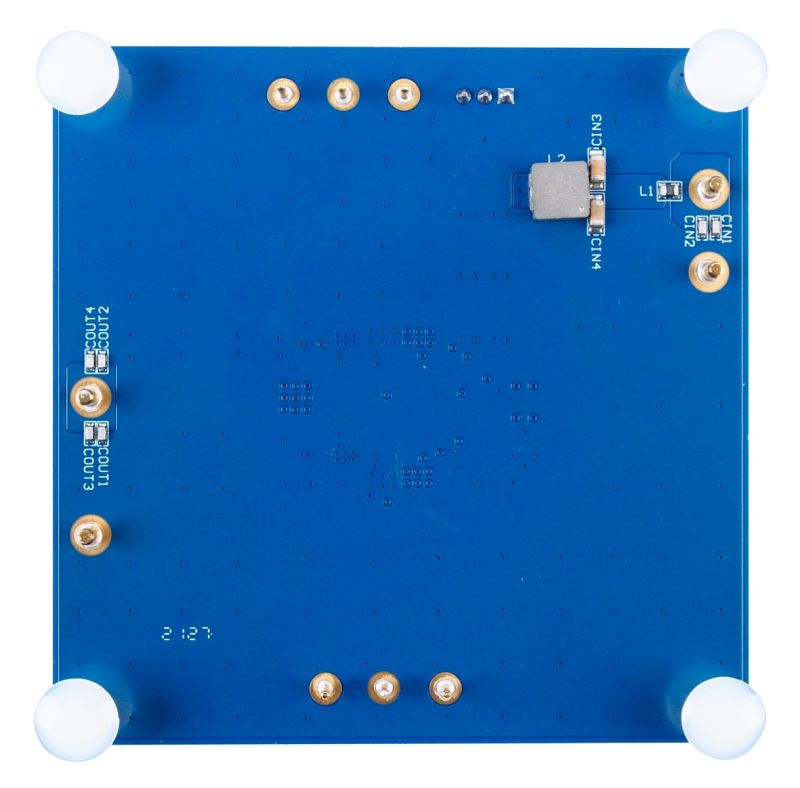

EVQ4314-R-01A

EVQ4314-R-01Aは、MPQ4314の機能を実証するように設計された評価ボードです。MPQ4314は、周波数が設定可能で、内部にハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) が統合された同期整流ステップダウンスイッチングコンバータです。これは、高速ループ応答を可能にする電流モード制御により、最大4Aの高効率出力電流 (I_OUT) を実現します。

3.3V〜45Vの広い入力電圧 (V_IN) 範囲は、車載の入力環境でさまざまなステップダウン・アプリケーションに対応できます。1.7μAのシャットダウンモードでの静止電流 (自己消費電流) により、デバイスがバッテリ駆動アプリケーションで使用可能になります。軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。

周波数フォールドバックは、起動時にインダクタ電流が暴走するのを防ぎます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。自動車のコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

EVQ4314-R-01Aは、完全に組み立てられテストが行われます。MPQ4314-AEC1は、QFN-20 (4mm x 4mm) ウェッタブルフランクパッケージで提供され、AEC-Q100 グレード1の認定を受けています。
