概要

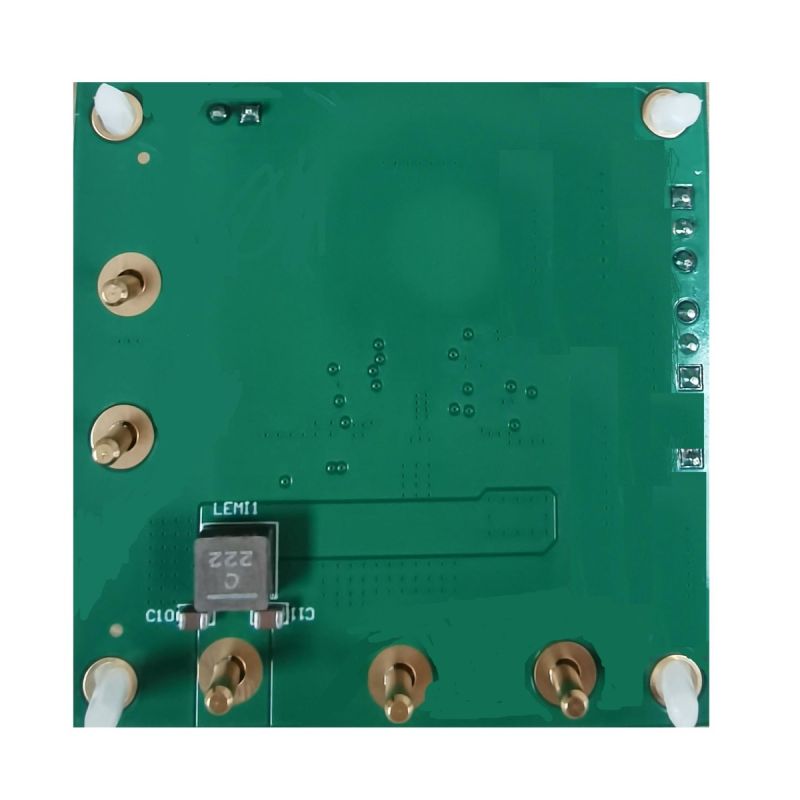

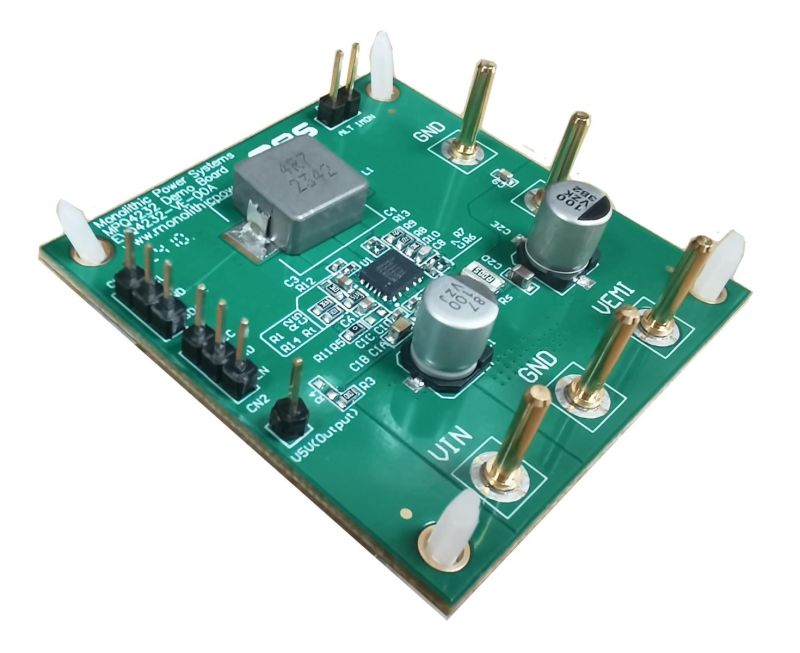

EVQ4232-VE-00Aは、MOSFETを内蔵した同期整流4スイッチ昇降圧型コンバータであるMPQ4232-AEC1の機能を実証するために設計された評価ボードです。このデバイスは最大6Aの出力電流 (IOUT) を搭載し、一定の入力電源範囲にわたって優れた効率を実現します。
MPQ4232-AEC1は、USB電源供給 (PD) およびワイヤレス充電アプリケーション用に設計されています。I2Cインタフェースを通じて外部PDコントローラまたはワイヤレス充電コントローラとうまく連携できます。
MPQ4232-AEC1は、ウェッタブルフランクで小型のQFN-19 (4mm x 5mm) パッケージで提供されます。EVQ4232-VE-00Aに変更を加える前に、MPQ4232-AEC1のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 4つのMOSFETを内蔵した6Aの昇降圧型コンバータ
- 4.3V~22V動作入力電圧 (VIN) 範囲、36V耐圧VIN
- 24V入力過電圧 (OV) シャットダウン保護
- 1V〜22Vの出力電圧 (VOUT) 範囲
- I2Cで設定定可能な基準電圧 (VREF) 範囲 : 1mVの分解能で0.1V~2.147V
- 最大98.82%のピーク効率
- 外部マイクロコントローラユニット (MCU) に電力を供給する5V/60mA低ドロップアウト (LDO) レギュレータを搭載
- 工場での調整により5%の精度をもつ選択可能な入力または出力の定電流 (CC) 制限
- 正確な出力電流 (IOUT) モニタ
- 選択可能な周波数スペクトラム拡散 (FSS) による280kHz、420kHz、600kHz、または1MHzのスイッチング周波数 (fSW)
- 選択可能な自動パルス周波数変調 (PFM) またはパルス幅変調 (PWM) モードおよび強制PWMモード
- ADDRピンおよびI2Cレジスタでサポートされる設定可能なI2Cスレーブアドレス
- ラインドロップ補償
- I2C、アラート、およびワンタイムプログラマブル (OTP) メモリ
- イネーブル (EN) シャットダウンパッシブ放電
- ウェッタブルフランクのQFN-19 (4mm x 5mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
