EVQ4214-U-00A

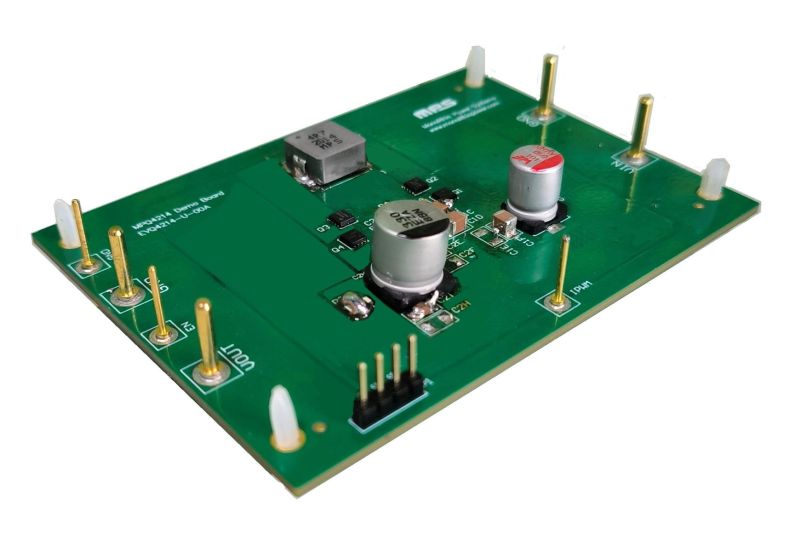

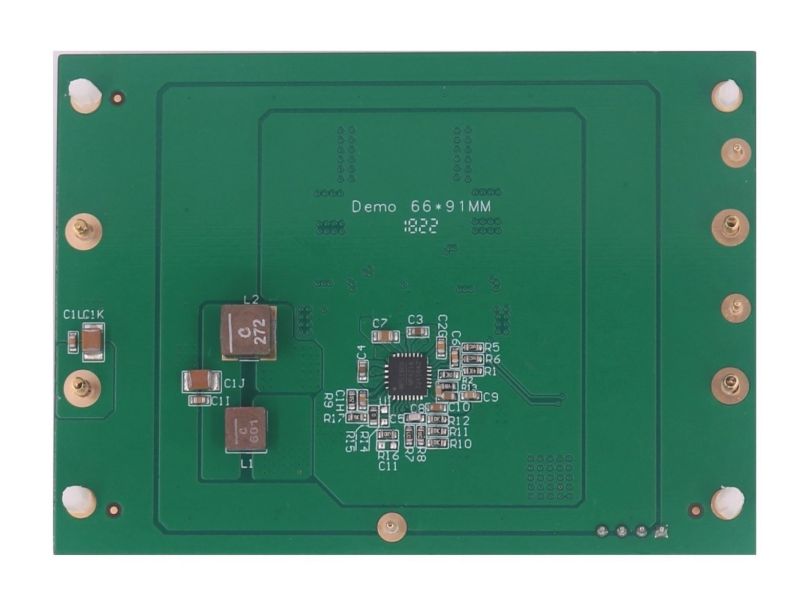

EVQ4214-U-00Aは、MPQ4214GU-AEC1は、広い入力電圧範囲 (V_IN) と高効率で、異なる出力電圧 (V_OUT) を調整できる同期整流式、4スイッチ昇降圧コントローラであるMPQ4214GU-AEC1の機能を実証するために設計された評価ボードです。

MPQ4214GU-AEC1は、V_OUT設定可能性、V_OUTスルーレート制御と一定の出力電流制限設定機能に対応するI²Cインタフェースを提供しているため、デバイスはUSB Type-C 電源のUSB電力供給 (PD) 設計に最適です。

MPQ4214-AEC1は、降圧モードではバレー電流制御を、昇圧モードではピーク電流制御を使用して、高速な負荷過渡応答とスムーズな昇降圧モード過渡を実現します。MPQ4214-AEC1は、強制連続導通モード (FCCM) と設定可能な平均電流制限を提供し、さまざまなアプリケーション向けの柔軟な設計に対応します。MPQ4214GU-AEC1は、ヒカップモードを備えた過電流保護 (OCP)、自動リトライ過電圧保護 (OVP)、設定可能なソフトスタート (SS)、および設定可能な低電圧誤動作防止機能 (UVLO) も備えています。

MPQ4214GU-AEC1は、QFN-27 (5mm x 5mm) パッケージで提供され、AEC-Q100グレード1の認定を受けています。
