EVQ2793-000x-FP-00A

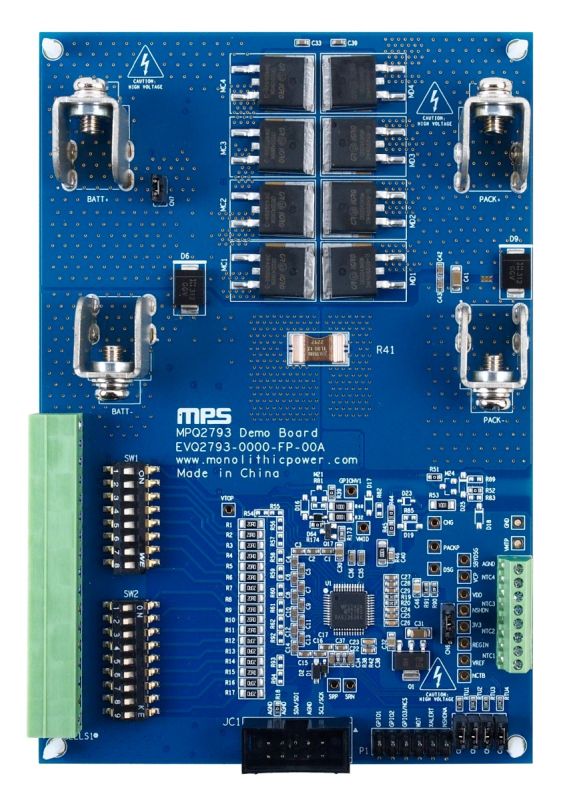

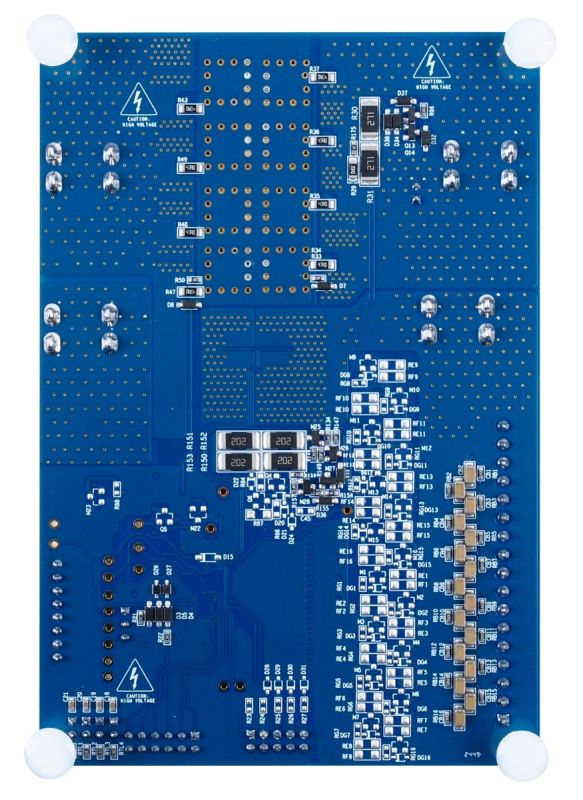

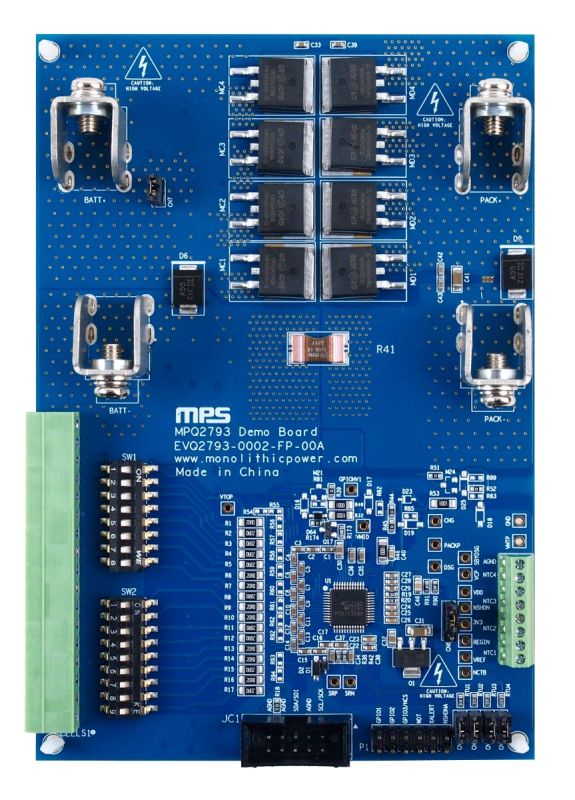

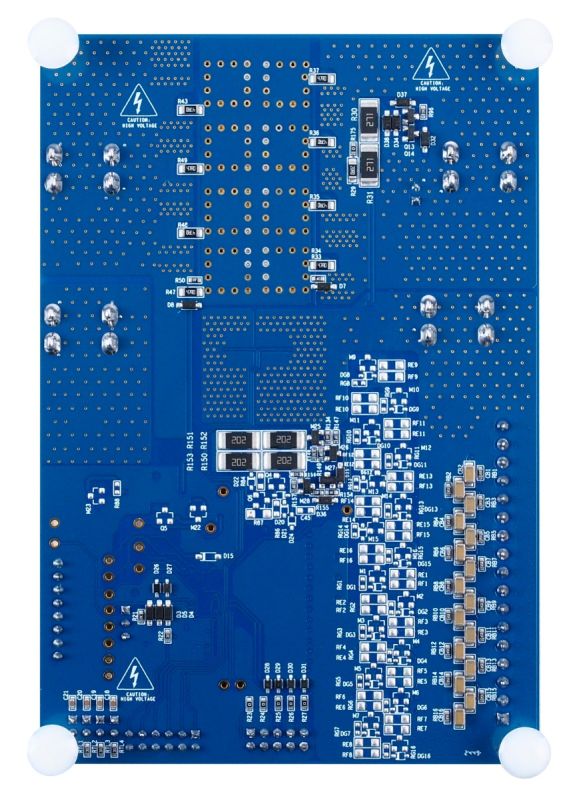

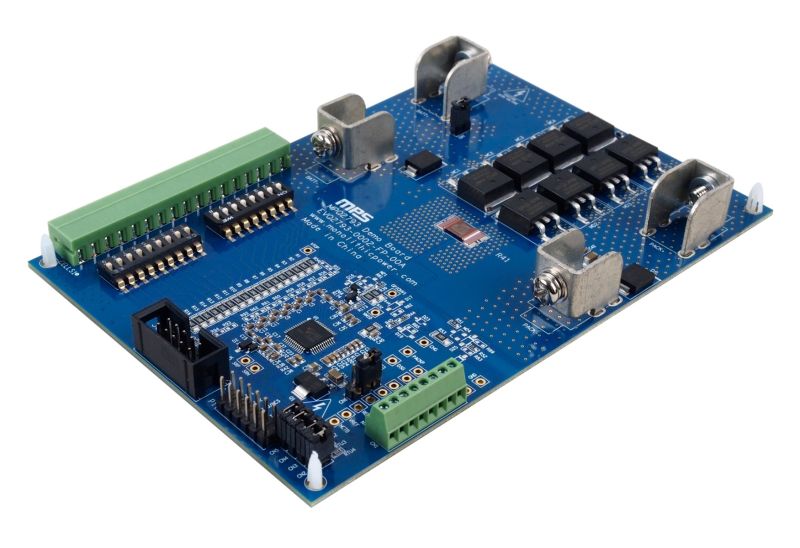

EVQ2793-0000 / 0002-FP-00A は、堅牢なバッテリー管理デバイスである MPQ2793 の機能を実証するために設計された評価ボードです。MPQ2793 は、アナログフロントエンド (AFE)をモニタでき、保護を提供する完全なソリューションを実現します。MP2760は、4セル～16セルを直列に接続するバッテリーパック用に設計されています。MPQ2793DFP-0000はI²C通信に対応しています。MPQ2793DFP-0002 は、シリアルペリフェラルインタフェース (SPI) 通信に対応しています。

MPQ2793 は、特定のピン上で絶対電圧が 80V を超える、4 セル～16セルのバッテリ パックの直列接続をサポートします。

MPQ2793には、2つの独立したアナログデジタルコンバータ (ADC)が内蔵されています。最初のADCは、外付けの負温度係数 (NTC) サーミスタを介して、各チャネルの差動セル電圧 (最大16チャネル) 、ダイ温度、および 4チャネルの温度を測定します。2番目のADCは充電電流 (I_CHG) と放電電流 (I_DSG) を外部電流検知 (CS) 抵抗 (R_CS) を介して測定します。デュアル ADCアーキテクチャにより、セルとパックのインピーダンスモニタリングのための同期整流電圧と電流の測定が可能になります。

MPQ2793には、独立した充電および放電 (DSG) 制御用のハイサイド MOSFET (HS-FET)ドライバが含まれています。

DSG MOSFET ドライバには、制御されたターンオンを実現する設定可能なソフトスタート (SS)機能が含まれているため、外部のプリチャージ回路が不要になります。DSG MOSFET ドライバには、放電過電流保護 (DOCP)、短絡保護 (SCP)、バッテリー低電圧保護 (UVP)、過熱保護 (OTP)、低温保護 (UTP) などの保護機能も組み込まれています。CHG MOSFET ドライバには、充電過電流保護 (COCP)、SCP、バッテリ過電圧保護 (OVP)、OTP、UTP などの保護機能が組み込まれています。すべての保護には、設定可能なしきい値があります。

内部のパッシブバランス MOSFETを使用して、不一致セルを均一にし、最大58mAに対応できます。MPQ2793は、外部バランストランジスタ (BJT) を駆動するオプションを提供します。

MPQ2793には、動作モードに応じて最適化されたベースライン消費電流があります。これは、TQFP-48 (7mm x 7mm) パッケージで提供され、AEC-Q100 グレード1の認定を受けています。
