EVMPC22163-2891-Split-02A

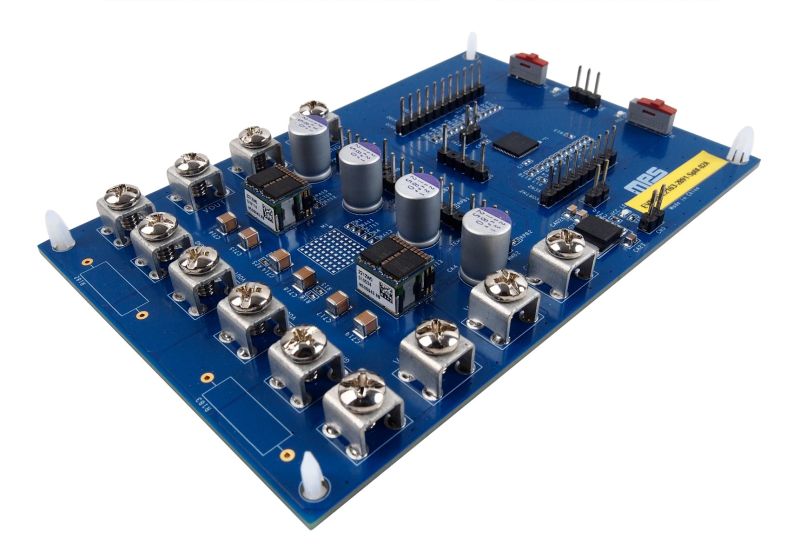

EVMPC22163-2891-Split-02Aは、Quiet Switcher^TM テクノロジーを備えた130A、2相 Intelli-Module^TM である、MPC22163-130の機能を実証するために設計された評価ボードです。

EVMPC22163-2891-Split-02Aは、広い動作入力電圧 (V_IN) 範囲にわたって最大130Aの負荷電流を供給できます。広い出力電流 (I_OUT) 負荷範囲にわたって高効率を実現可能です。

EVMPC22163-2891-Split-02Aは、MP2891と2つのMPC22163-130デバイスを組み合わせて2つの電源レールを形成し、独立して動作できます。

保護には設定可能なV_IN低電圧誤動作防止機能 (UVLO) 保護に加え、出力電圧 (V_OUT) 過電圧保護 (OVP)、低電圧保護、過電流制限 (OCL) 保護、および過電流保護 (OCP) を備えています。

MPC22163-130は、LGA-72 (9mm x 10mm x 7.65mm) パッケージで提供されます。EVMPC22164-2891-Split-02Aは、MPC22163-130のV_IN、V_OUT、I_OUTと温度をモニタできます。
