概要

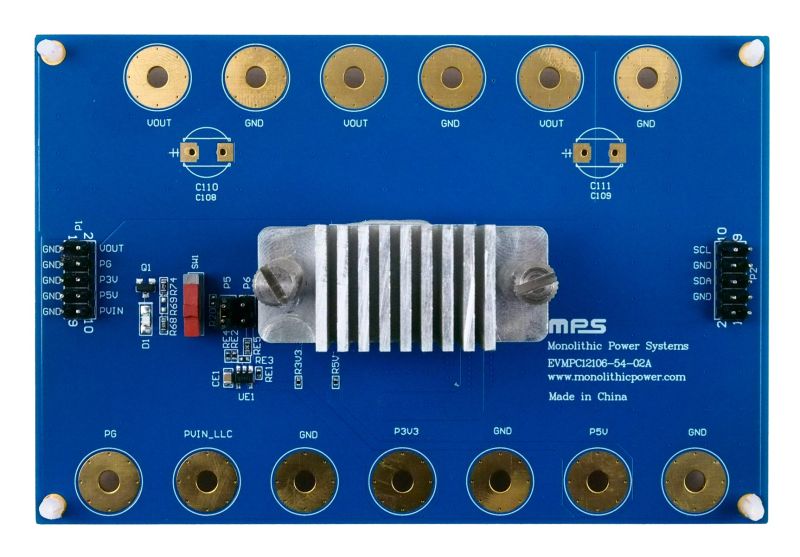

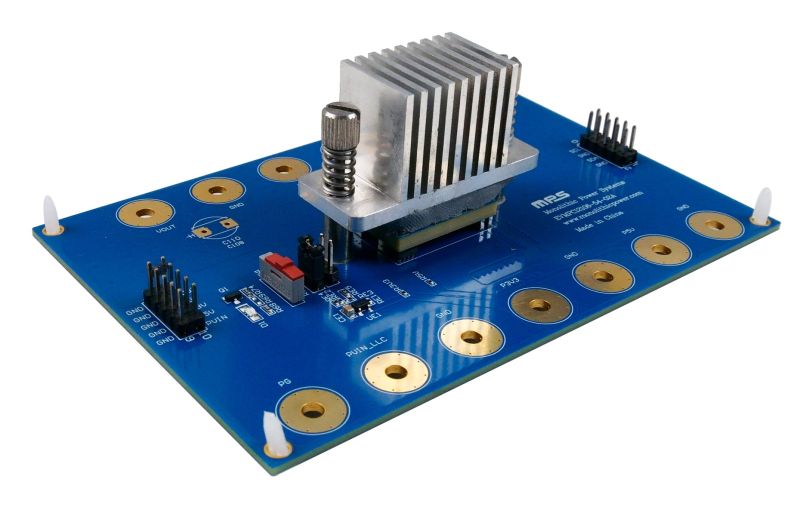

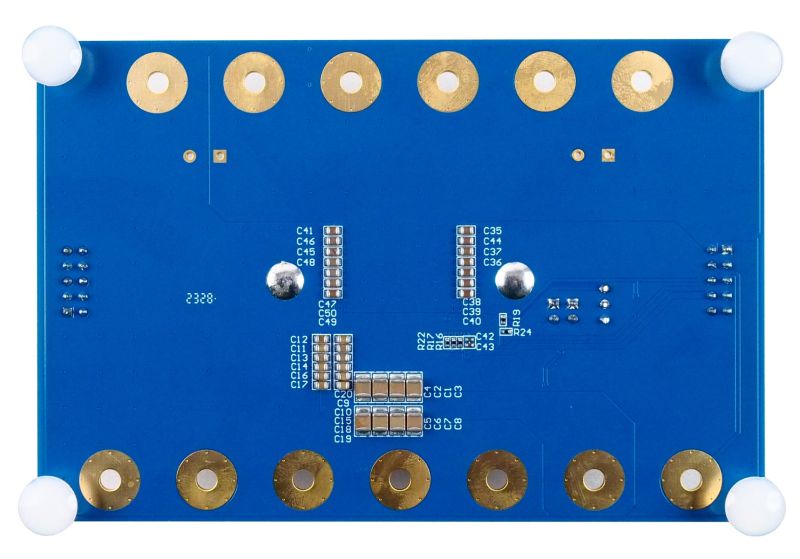

EVMPC12106-54-02Aは、固定で4 : 1のトランス巻数比を備えた高効率で、モノリシックな、非絶縁LLC / DCX電源カードモジュールであるMPC12106-54-0750-0220の機能を実証するために設計された評価ボードです。
EVMPC12106-54-02Aは、幅広い動作入力電圧 (VIN) 範囲にわたって最大60Aの連続負荷電流を供給できます。広い出力電流 (IOUT) 負荷範囲にわたって高効率を実現可能です。
MPC12106-54-0750-0220は、デジタルLLCコントローラMP2981を採用しています。
MPC12106-54-0750-0220は、薄型の表面実装 (24mm x 18mm x 9.1mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 最大800Wの出力電力に対応
- カスタム設定を保存するための内蔵マルチタイムプログラマブル (MTP) メモリ
- 入力電圧 (VIN)、出力電圧 (VOUT)、出力電流 (IOUT)、温度をモニタ
- 以下を含む保護 :
- VIN過電圧保護 (OVP) と低電圧保護 (UVP)
- VOUT OVPとUVP
- 熱設計電流 (TDC) 過電流保護 (OCP)
- 過電流 (OC) スパイク
- 過熱保護 (OTP)
