概要

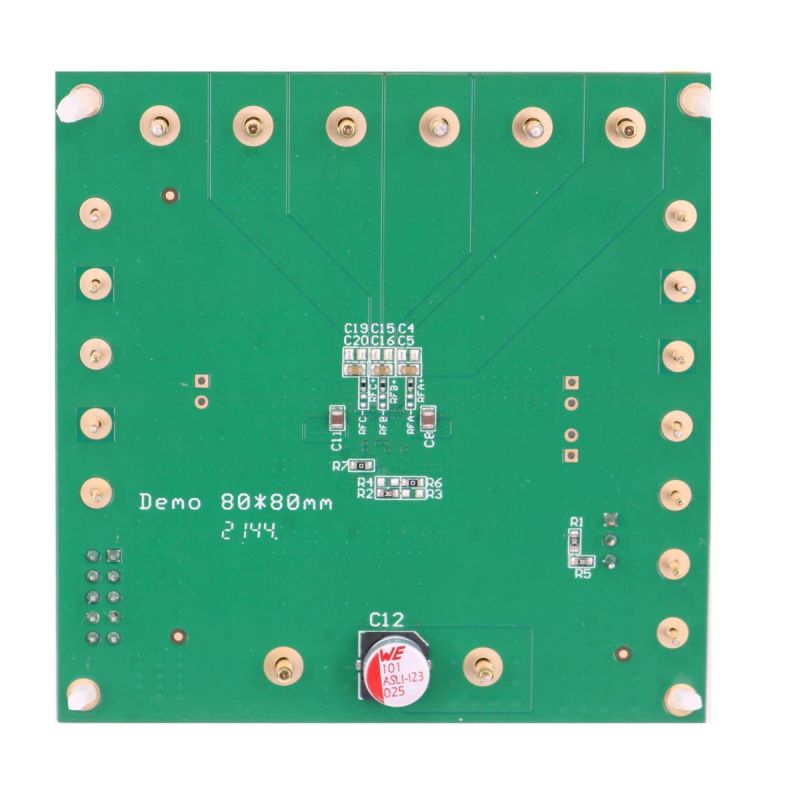

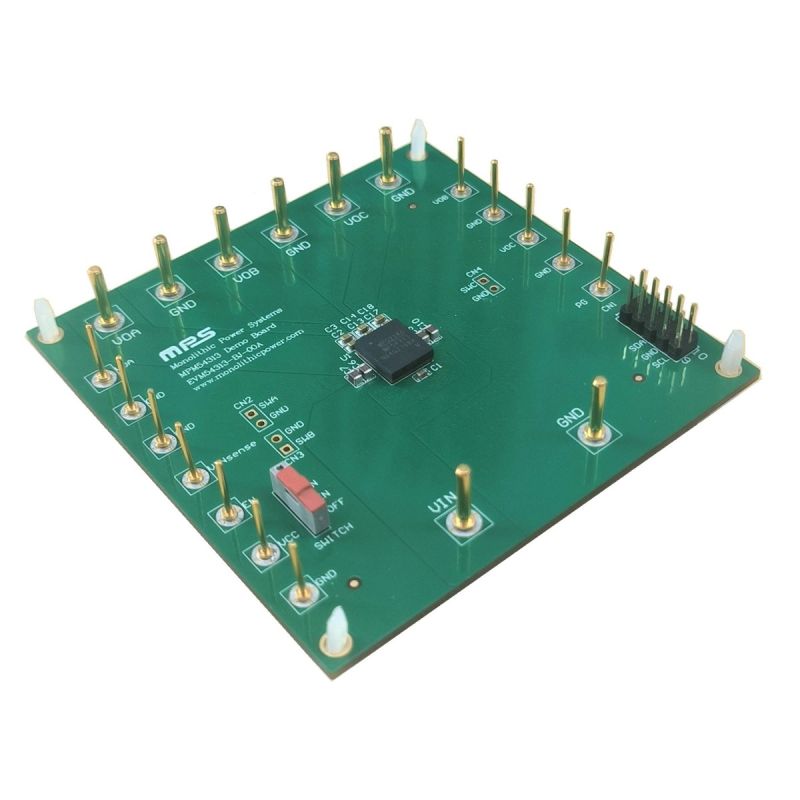

EVM54313-BJ-00A 評価ボードは、I2Cインタフェースを備えた、トリプル出力のすべて機能集積された電源モジュールであるMPM54313の機能を実証するように設計されています。各出力は3Aに対応し、合計9Aに対応します。MPM54313は、内蔵の電源オン / オフのシーケンス制御、設定可能なソフトスタート (SS)、補償、およびさまざまな保護しきい値を備えた完全な電源ソリューションを提供します。
MPM54313は、設定可能なアクティブ電圧ポジショニング (AVP) を提供することで、3つの出力がパッシブ電流バランスと並列で動作できるドループ電圧を生成します。さらに、出力のうち2つはインターリーブモードで最大6Aまで並列動作できるため、アクティブ電流バランシングが可能になります。
コンスタントオンタイム (COT) 制御は、超高速過渡応答を実現します。1MHzのスイッチング周波数 (fSW) は、外部インダクタとコンデンサのサイズを大幅に縮小します。豊富な保護機能には、低電圧誤動作防止機能 (UVLO)、過電流保護 (OCP)、低電圧保護 (OVP)、低電圧保護 (UVP)、サーマルシャットダウンなどがあります。
MPM54313は、BGA (8mm x 9mm x 2.58mm) パッケージを提供されます。EVM54313-BJ-00Aに変更を加える前に、MPM54313のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い4V〜16V入力電圧 (VIN) 範囲
- 超高速過渡応答に適応可能なコンスタントオンタイム (COT)
- アクティブまたはパッシブ電流バランスによる並列動作
- I2Cで設定可能な出力電圧 (VOUT)
- 設定可能な500kHz~1000kHzのスイッチング周波数 (fSW)
- 差動VOUTリモートセンス
- I2C経由の正確なVOUT、出力電流 (IOUT)、ジャンクション温度 (TJ) モニタリング
- オープンドレインのパワーグッド (PG) 表示
- 設定可能なI2Cスレーブアドレス
- 選択可能なパルス周波数変調 (PFM) / パルス幅変調 (PWM) モード、およびI2C経由の調整可能な電流制限
- プリバイアス起動
- 過電流保護 (OCP)
- 低電圧保護 (UVP)
- 低電圧誤動作防止機能 (UVLO)
- サーマルシャットダウン
- 過電圧保護 (OVP)
- BGA (8mm x 9mm x 2.58mm) パッケージで提供
