概要

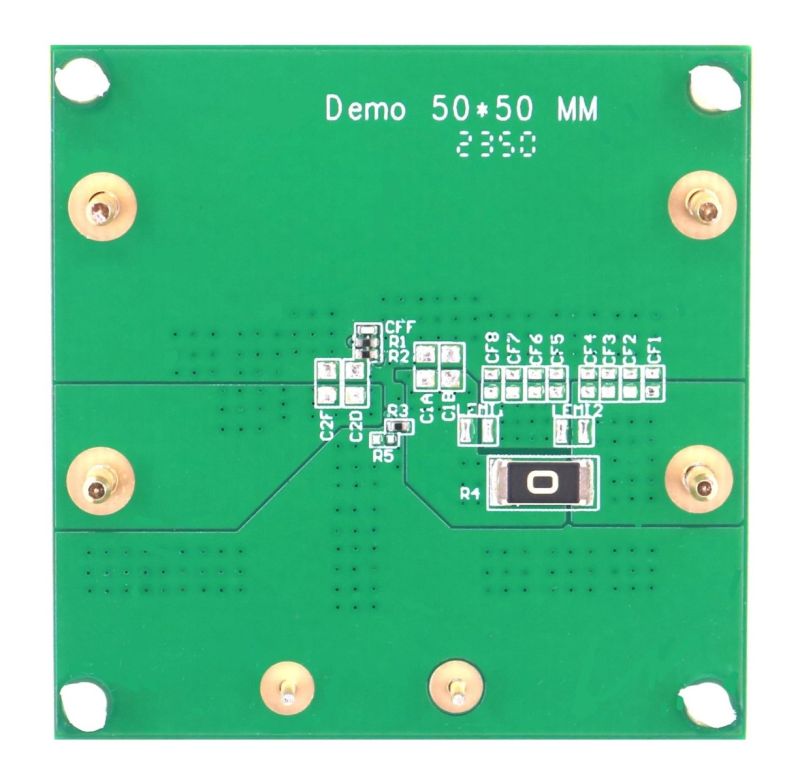

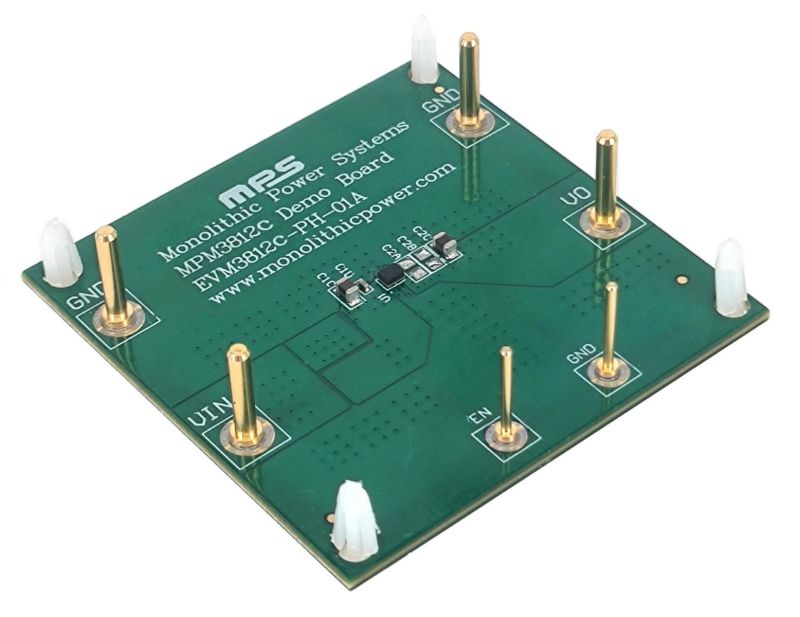

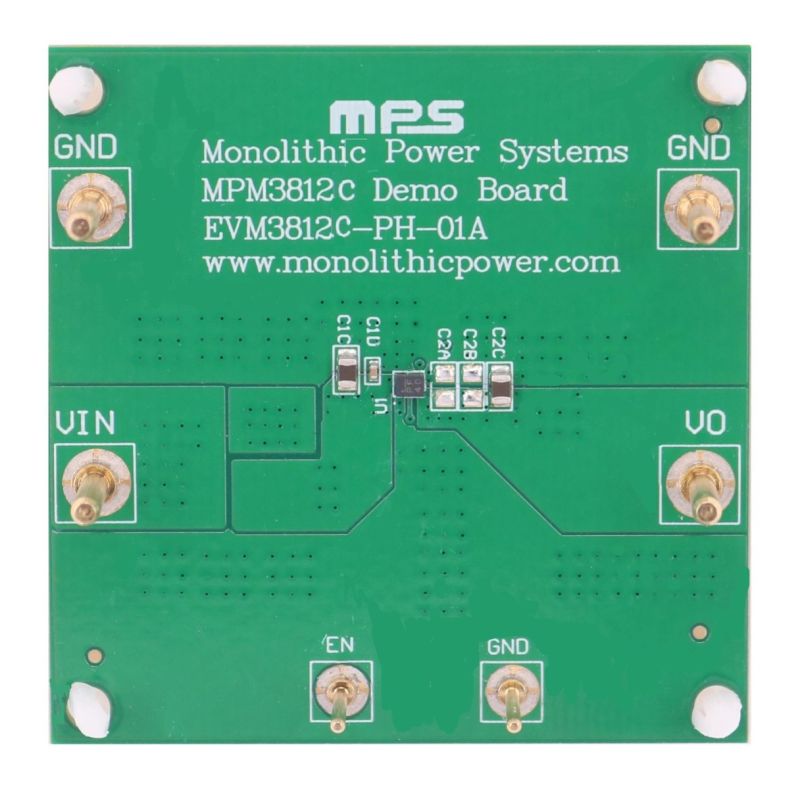

EVM3812C-PH-01A評価ボードは、最大1Aの出力電流 (IOUT) を備え、機能集積した高効率、同期整流、ステップダウン電源モジュールであるMPM3812Cの能力を実証するために設計されています。
MPM3812Cは、内部補償のコンスタントオンタイム (COT) 制御を採用して、高速過渡応答を提供し、ループ安定化を容易にします。スイッチング周波数 (fSW) は 2.4MHz に固定されています。詳細については、MPM3812Cのデータシートをご参照ください。
EVM3812C-PH-01Aに変更を加える前に、MPM3812Cのデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
機能と利点
- 2.3V〜5.5Vの広い動作入力電圧 (VIN) 幅
- 0.6Vの低さの出力電圧 (VOUT)
- ドロップアウト状態で100％デューティサイクル
- 1Aの連続出力電流 (IOUT) および1.2AのピークIOUT
- 2.4 MHzのスイッチング周波数 (fSW)
- 強制連続導通モード (FCCM)
- 電源シーケンス用のイネーブル (EN) ピン
- サイクルごとの過電流保護 (OCP)
- 0.5 msの内部ソフトスタート (SS) 時間 (tSS-ON)
- 出力放電
- ヒカップモードによる短絡保護 (SCP)
- サーマルシャットダウン
- 低ESR出力セラミックコンデンサによる安定化
- ECLGA-6 (1.5mm x 2mm x 0.96mm) パッケージで提供
