概要

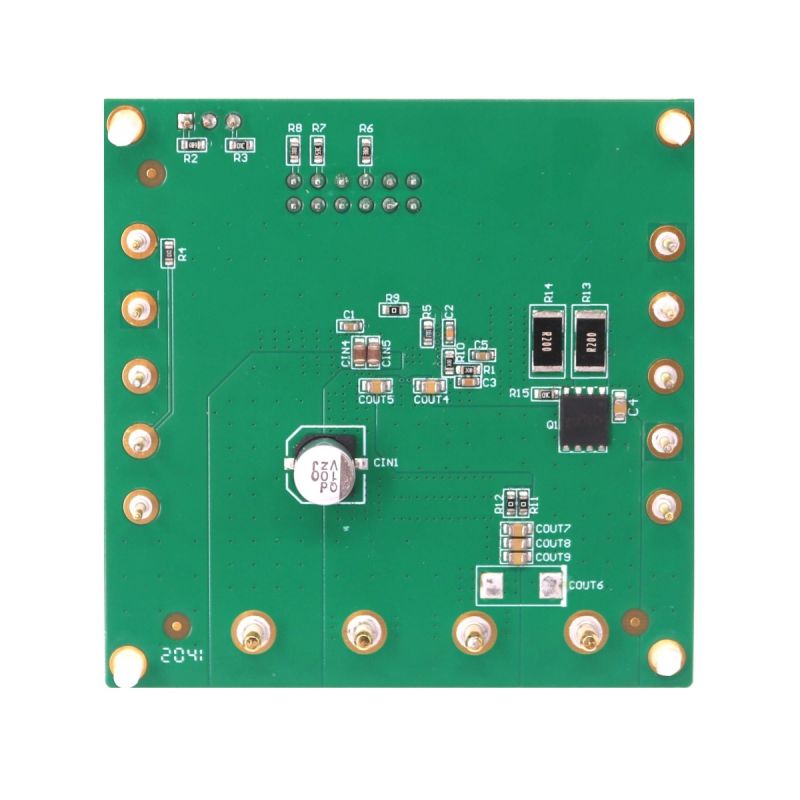

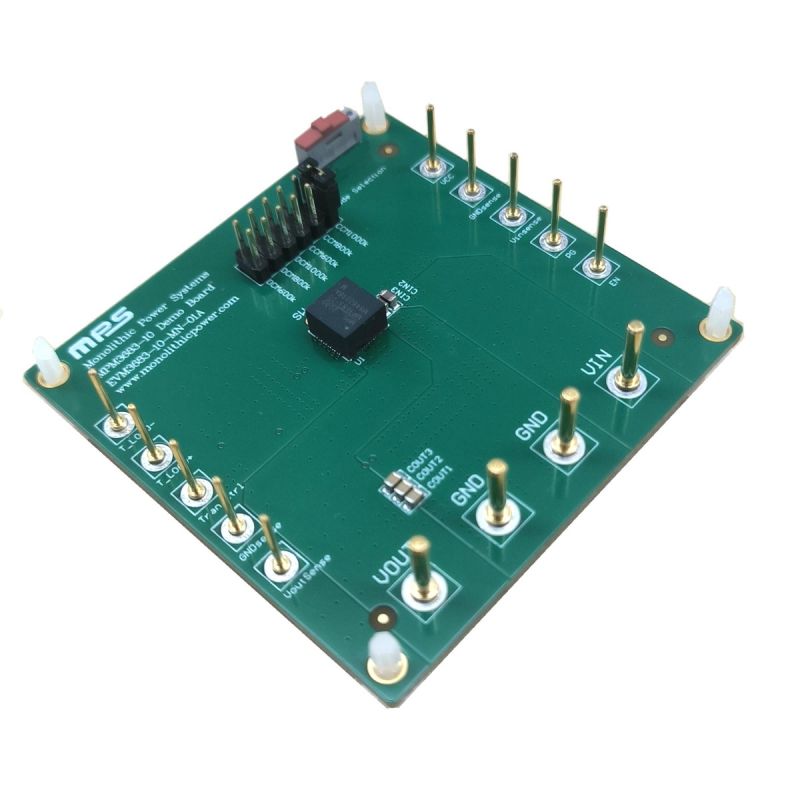

EVM3683-10-MN-01Aは、10Aの連続出力電流 (IOUT) をもつ完全統合型ステップダウンDC/DC電源モジュールであるMPM3683-10の機能を実証するために設計された評価ボードです。
MPM3683-10は、1つのコンデンサで設定可能なソフトスタート (SS) タイマを備えています。オープンドレインパワーグッド (PG) 信号は、出力電圧 (VOUT) が公称電圧範囲内であることを示します。
EVM3683-10-MN-01Aに変更を加える前に、MPM3683-10のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い入力電圧 (VIN) 範囲:
- 外部3.3Vバイアスで2.7V〜16V
- 内部バイアスまたは外部3.3Vバイアスで4V〜16V
- 出力電圧 (VOUT) 範囲 : 0.6V〜5.5V
- 差動VOUTリモートセンス
- 超高速過渡応答に適応可能なコンスタントオンタイム (COT)
- ゼロESR出力コンデンサ (COUT) で安定
- 選択可能なパルススキップモード (PSM) または強制連続導通モード (FCCM)
- VOUTトラッキング
- VOUT放電
- 停電時にパワーグッド (PG) アクティブクランプロー
- 設定可能なソフトスタート時間 (tSS)
- プリバイアススタートアップ
- 選択可能なスイッチング周波数 (fSW): 600kHz、800kHz、または1000kHz
- 非ラッチ過電流保護 (OCP)、低電圧誤動作防止機能 (UVLO)、サーマルシャットダウン、および過電圧保護 (OVP)
- FCM LGA-29 (7mm x 7mm x 4.4mm) パッケージで提供
