概要

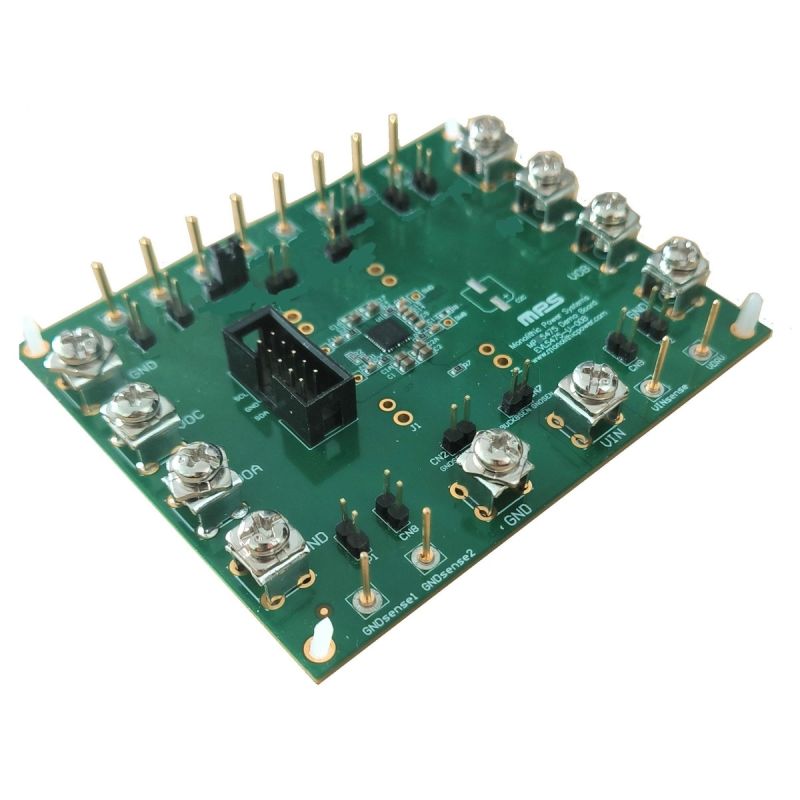

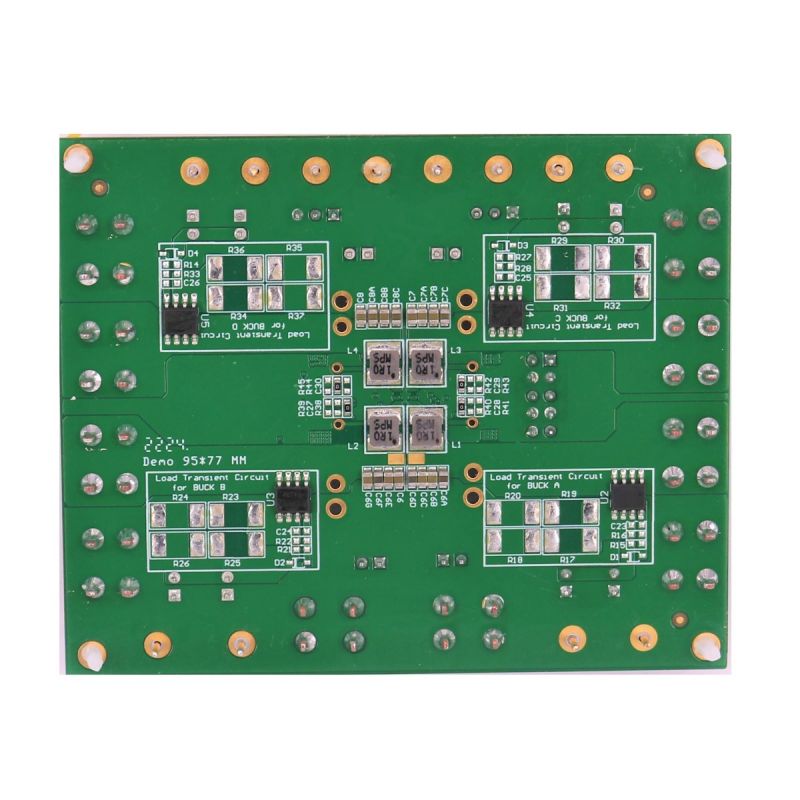

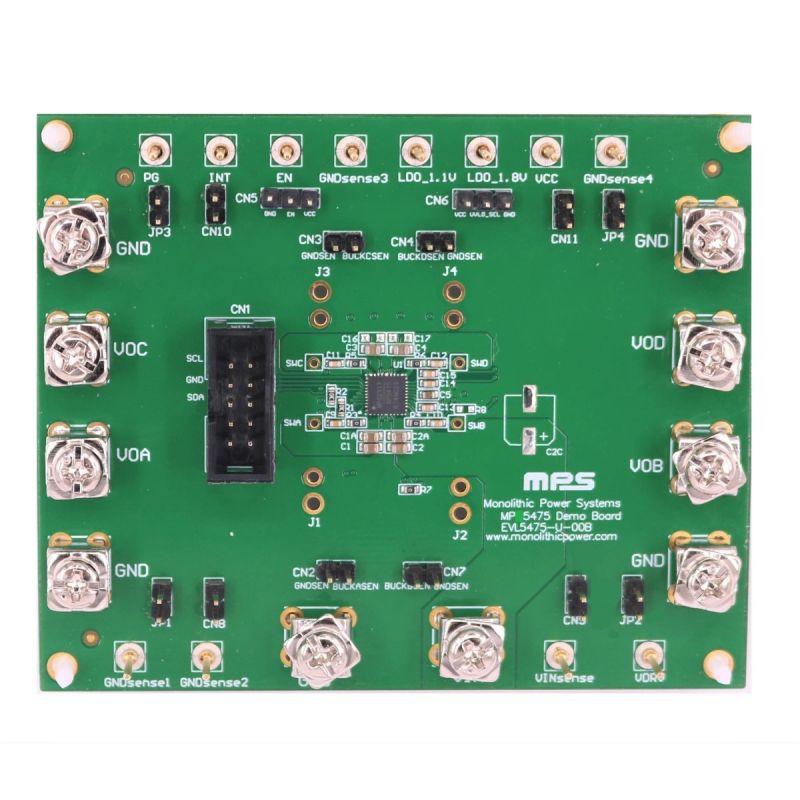

EVL5475-U-00Bは、4つの高効率ステップダウンDC/DCコンバータおよびフレキシブルな論理インタフェースを統合した完全な電源管理IC (PMIC) であるMP5475用の機能を実証するように設計された評価ボードです。
MP5475は、コンスタントオンタイム (COT) 制御を採用しています。このデバイスのDC/DCコンバータは、高速な過渡応答も実現し、ループの安定化を促進します。豊富な保護機能には、低電圧誤動作防止機能 (UVLO)、過電流保護 (OCP)、低電圧保護 (UVP)、サーマルシャットダウンなどがあります。詳細については、MP5475のデータシートをご参照ください。
EVL5475-U-00Bに変更を加える前に、MP5475のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 3V～16Vの広い入力電圧 (VINx) (x = A、B、C、またはD)
- 超高速過渡応答に適応可能なコンスタントオンタイム (COT)
- 4つの高効率ステップダウンコンバータ :
- 降圧A : 6A、15mΩ / 5mΩ DC/DCコンバータ
- 降圧B : 6A、15mΩ / 5mΩ DC/DCコンバータ
- 降圧C : 6A、15mΩ / 5mΩ DC/DCコンバータ
- 降圧D : 6A、15mΩ / 5mΩ DC/DCコンバータ
- 降圧A / Bと降圧C / Dはデュアルフェーズモードで最大12Aの連続電流に対応
- 2 x 50mA 低ドロップアウト (LDO) レギュレータ
- 差動出力電圧 (VOUTx) (x = A、B、C、またはD) リモートセンス
- MTP (Multiple-Time Programmable) メモリ経由で設定可能なI2Cスレーブアドレス
- I2Cで設定可能な、スルーレート制御で2mVステップの0.3V～2.048Vの基準電圧 (VREF)
- 設定可能な500kHz～2MHzのスイッチング周波数 (fSW)
- オープンドレインのパワーグッド (PG) 表示と一般ステータス割り込み
- MTPで設定可能なソフトスタート (SS) / ソフトシャットダウンと遅延
- 選択可能なパルス周波数変調 (PFM) / パルス幅変調 (PWM) モード、調整可能な周波数、およびI2C経由の電流制限
- プリバイアス起動
- 過電流保護 (OCP)
- 低電圧誤動作防止機能 (UVLO)
- 低電圧保護 (UVP)
- 過電圧保護 (OVP)
- サーマルシャットダウン保護
- QFN-35 (5mm x 5mm) パッケージで提供
- MPSのインダクタ、MPL4020シリーズにより最適化された性能
