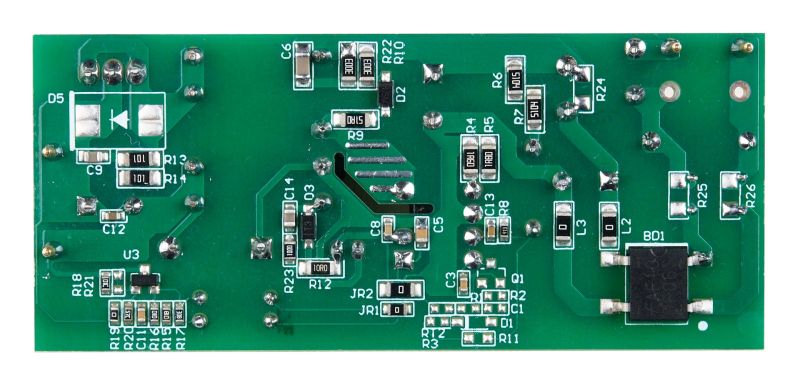

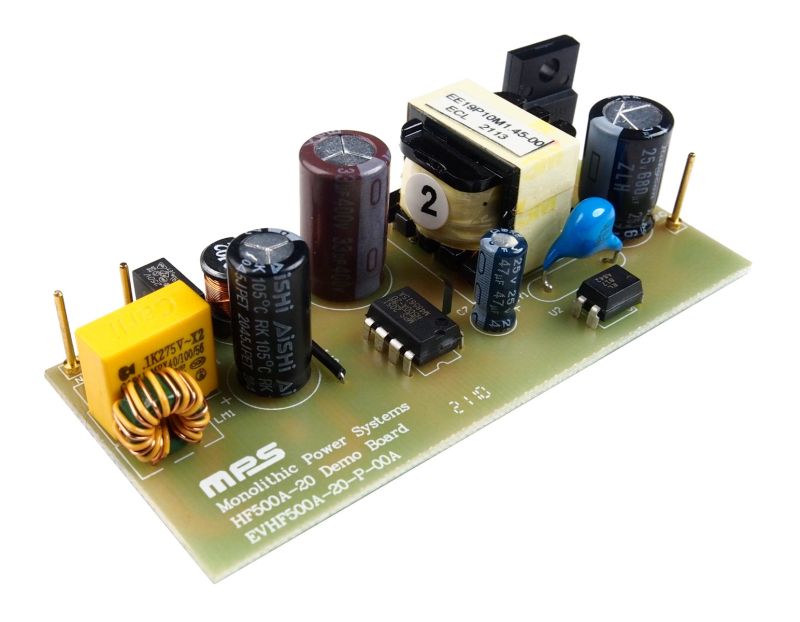

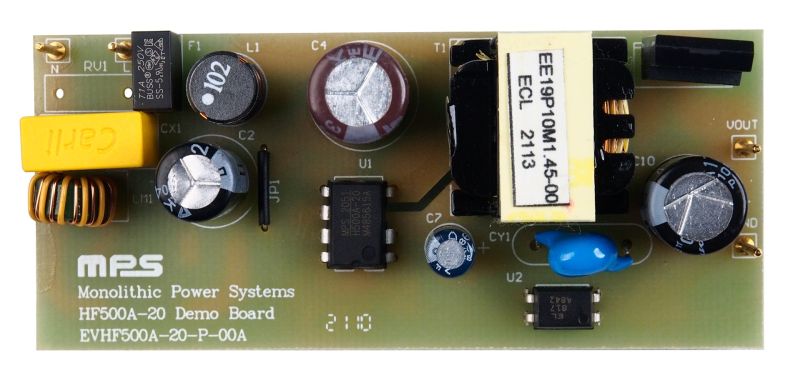

EVHF500A-20-P-00A

100VAC/60Hz~265VAC/50Hz、12V/1.5A出力、18W、AC/DC電源コンバータ評価ボード

概要

EVHF500A-20-P-00Aは、AC/DC電源モジュールおよびアダプタアプリケーションにおける単段絶縁型フライバック電源コンバータであるHF500A-20の性能を実証するために設計された評価ボードです。

HF500A-20は、スロープ補償を内蔵した固定周波数の電流モードレギュレータです。700V MOSFETとフル機能のコントローラを1つのチップに統合し、低電力、オフライン、フライバックスイッチモード電源を提供します。このデバイスはEMI性能、特に放射エミッションを最適化します。

HF500A-20は、広い100V_AC～265V_ACの入力電圧 (V_IN) 範囲と12V/1.5Aの定電圧出力を備えています。

HF500A-20は、全負荷条件下での低待機電力と高効率を実現します。HF500A-20は、導電性エミッション (CE) と放射性エミッション (RE) の両方で、EN55022 / CISPR 22 クラスB基準に合格できます。

豊富な保護機能には、ブラウンアウト (BO) 保護、出力短絡保護 (SCP)、過負荷保護 (OLP)、出力過電圧保護 (OVP)、過熱保護 (OTP) があります。

EVHF500A-20-P-00A

P＆Zの意味

MPSから直接購入

在庫あり

4～7営業日程度で到着配送料1注文につき5ドルのみ

数量

限られた在庫で多くのお客様の製品開発をサポートするため、各お客様あたり100個を限度数とさせて頂いております。
