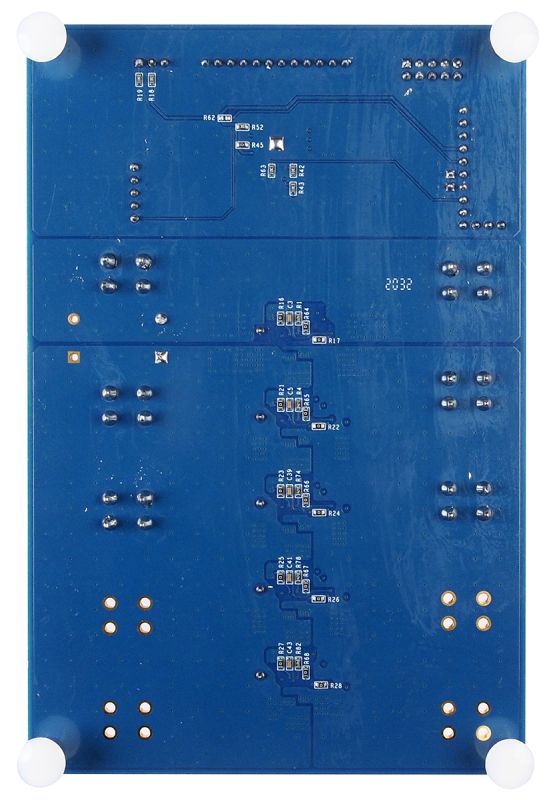

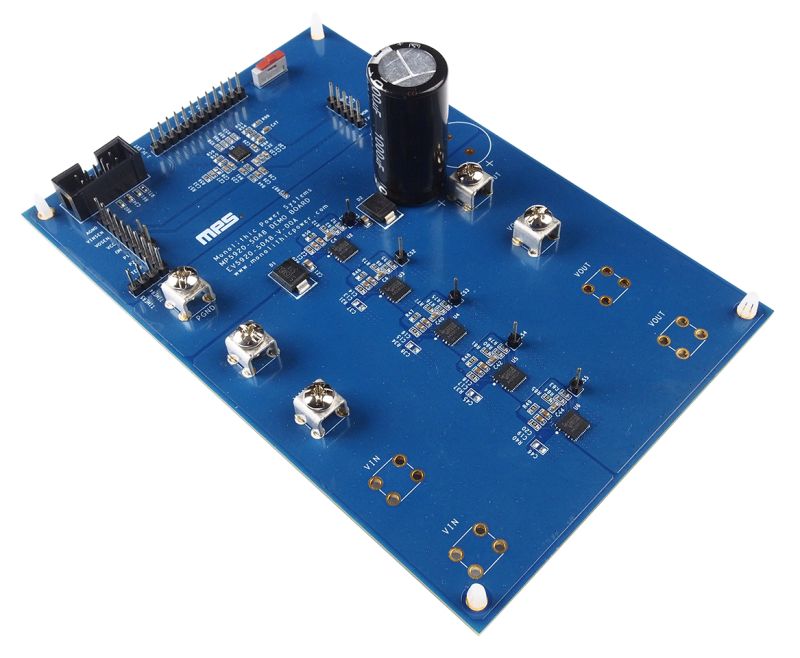

EV5920-5048-V-00A

EV5920-5048-V-00Aは、MP5920およびMP5048の機能を実証するために設計された評価ボードです。MP5920は、入力の過渡電流から回路を保護するホットスワップ保護コントローラです。これは、電流、電圧、および温度の情報をICにフィードバックするIntelli-Fuseと連動します。Intelli-Fuseは、ONピンを介してオンとオフを切り替えることができます。MP5048は、スタンドアロンまたはホットスワップコントローラを介して制御できる、モノリシックの集積コントローラおよびスイッチです。

MP5920は、CLPWMピンを介して電流制限基準電圧を制御することにより、Intelli-Fuseの最大負荷電流を制限します。PMBusインタフェースにより、ICは電流、電圧、温度のデータ、および12ビットのA/Dコンバータ (ADC) からの入力電力を読み取ることができます。

MP5048は、デバイスごとに最大15Aの連続電流を駆動できます。出力電流 (I_OUT) とダイ温度を監視する集積ソリューションを提供することにより、システム設計を簡素化します。これにより、外部の電流検出パワー抵抗、パワーMOSFET、または熱検出が不要になります。MP5048は、パワーMOSFETのゲート、ソース、およびドレインの短絡状態を検出して、コントローラにフィードバックを提供します。また、大電流アプリケーション用に並列化することもできます。

MP5920はTQFN-32 (4mm x 4mm) パッケージで提供され、MP5048はQFN-30 (5mm x 5mm) パッケージで提供されます。
