EV5403-QB-02A
NOT RECOMMENDED FOR NEW DESIGNS
Session popupval
Session textval
Session Titefor popup
Show default content
概要

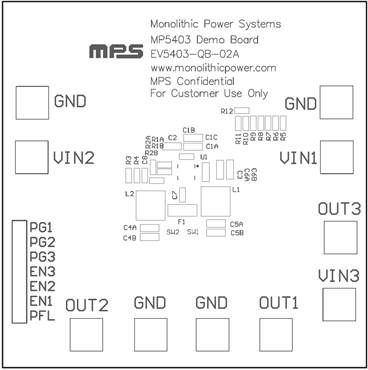

EV5403-QB-02A評価ボードは、MPSのMP5403の機能を実証するために設計されています。MP5403は、2つの高効率、スイッチング・ステップダウンコンバータおよびロードスイッチを内蔵したモノリシックな電源管理ユニットです。2つのレギュレータは最大3.5Aと2.5Aの電流を別々に供給し、ロードスイッチは非常に低いRONで最大3Aのロード電流を供給します。最大6Vの入力範囲を備えたMP5403は、ソリッドステートドライブまたはその他のコンパクトな電源システム用のASICおよびSOCへの電力供給に最適です。
MP5403は、すぐに利用できる標準の外付け部品が最小限の数だけで済み、小型のQFN20 (2.5mm x 3mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 最大6Vの動作入力範囲
- 低自己消費電流: 2つのスイッチャ用 合計85µA
- 2つの降圧コンバータ:
- 55mΩ / 20mΩのRDSONによる3.5A
- 65mΩ / 22mΩ RDSONによる2.5A
- 1.5MHzのスイッチング周波数
- 20mΩのRONをもつ1個のロードスイッチを内蔵
- 3A、20mΩ RDSON
- ソフトスタートと出力放電
- 過電流保護
- しきい値と遅延を調整できる入力パワーグッドインジケータ
- サーマルシャットダウン
- QFN20 (2.5mm x 3mm) パッケージで提供
