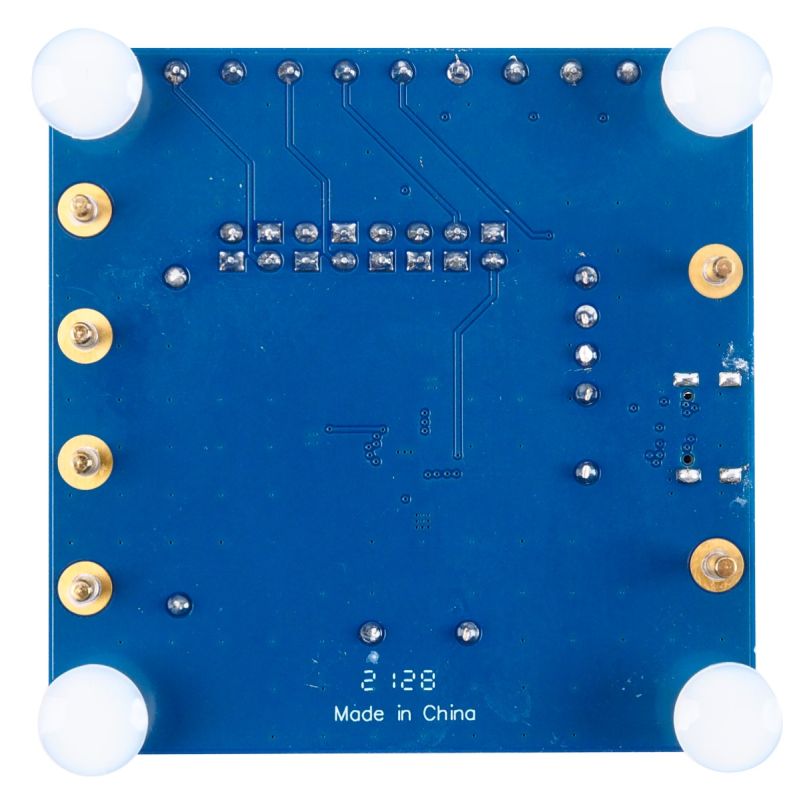

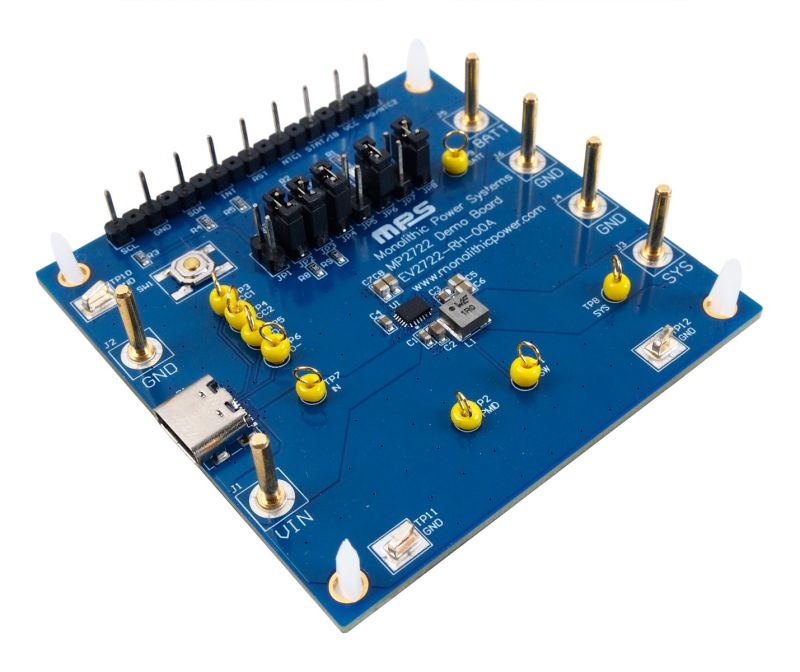

EV2722-RH-00A

EV2722-RH-00Aは、MP2722の機能を実証するために設計された評価ボードです。MP2722は、シングルセル・リチウムイオンまたはリチウムポリマーバッテリー用の高度に統合された5Aのスイッチモードバッテリー管理デバイスです。狭電圧DC (NVDC) 電源管理構造は、低インピーダンスのパワーパスを提供し、充電効率の最適化、バッテリー充電時間の短縮、放電時のバッテリー寿命を延長します。

MP2722は、USB Type-C 1.3に完全に準拠しており、Try.SNKおよびTry.SRCモードだけでなく、デュアル・ロール・ポート (DRP) 機能にも対応しています。USB BC 1.2 (Battery Charging Specification 1.2) および非標準アダプタの検出も、入力ソースタイプ識別アルゴリズムによってサポートしています。

シリアルインタフェースは、充電パラメータの設定やステータス / 割り込みのモニタなど、完璧な動作制御を実現します。MP2722は、設定可能な温度ウィンドウとアクションを備えた完全にカスタマイズ可能なJEITAプロファイルをサポートしています。これは、QFN-22 (2.5mm x 3.5mm) パッケージで提供されます。

EV2722-RH-00Aは、標準のUSBホストポートや高速充電機能を備えた高電圧ACアダプタなど、最大16Vの入力ソースをサポートします。EV2722-RH-00Aは、INピンで5V～5.35Vの電圧を最大3Aの電流で供給することにより、昇圧モードとUSB OTG (On-The-Go) 動作をサポートします。
