概要

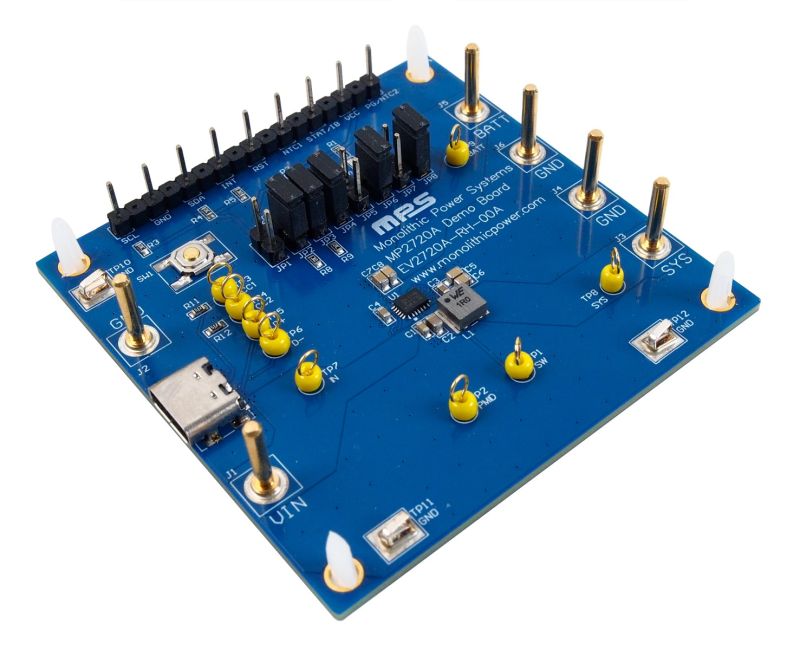

EV2720A-RH-00Aは、MP2720Aの機能を実証するために設計された評価ボードです。MP2720は、シングルセル・リチウムイオンまたはリチウムポリマーバッテリー用の高度に統合され、15mAの低さまでの終端電流を備えた2.2Aスイッチモードバッテリー管理デバイスです。狭電圧DC (NVDC) 電源管理構造は、低インピーダンスのパワーパスを提供し、充電効率の最適化、バッテリー充電時間の短縮、放電時のバッテリー寿命を延長します。
USB BC 1.2 (Battery Charging Specification 1.2) および非標準アダプタの検出を、入力ソースタイプ識別アルゴリズムによってサポートしています。シリアルインタフェースは、充電パラメータ設定やステータス / 割り込みのモニタなど、完璧な動作制御を提供します。MP2720Aは、設定可能な温度ウィンドウと動作を備えた完全にカスタマイズ可能なJEITAプロファイルをサポートしています。
EV2720A-RH-00Aは、最大6.3Vの動作電圧をサポートします。また、INピンで5V～5.35Vの電圧を最大3Aの電流で供給することにより、昇圧モードとOTG (USB On-The-Go) 動作もサポートします。
もっと見る
少なく表示
評価対象製品
機能と利点
狭電圧DC (NVDC) パワーパス管理を備えた2.2Aスイッチングチャージャ
USB BC1.2および非標準アダプタをサポート
26Vの持続可能な入力電圧 (VIN )
シリアルインタフェースを介して設定可能な40mA～2.2Aの充電電流 (ICC )
シリアルインタフェースを介して設定可能な100mA～3.2Aの入力電流制限 (IIN_LIM )
最大アダプタ電力トラッキング用の最小VIN ループ
堅牢な安全機能 :
完全にカスタマイズ可能なJEITAプロファイル
追加の負の温度係数 (NTC) サーミスタ入力
60°C～120°Cの設定可能なダイ温度調整
フル充電および事前充電の安全タイマー
ウォッチドッグ安全タイマー
充電パラメータ用のロック可能なレジスタ
設定可能な750kHz～1.5MHzのスイッチング周波数 (fSW )
シッピングモードとリセットモードを備え、統合された30mΩ、低RDS(ON) バッテリーMOSFET
シッピングモードでの超低8.5μAバッテリー放電電流
ウェアラブルアプリケーション用の15mAまでの終端電流設定
柔軟なシステムパラメータ設定とステータスレポート用のシリアルインタフェースポート
ソースモードおよびOTG (USB On-The-Go) 用の設定可能な昇圧コンバータ :
3Aまで設定可能な出力電流制限ループ
出力過電流保護 (OCP)
最大2mFの大容量負荷への電力供給能力
5V～5.35Vまでの出力電圧 (VOUT )
精度 :
±0.5％バッテリレギュレーション電圧 (VBATT_REG )
±5% ICC
±5% IIN_LIM
急速充電モード用のリモートバッテリー検出
昇圧モードでの±2%の出力調整
小型のQFN-22 (2.5mm x 3.5mm) パッケージで提供
