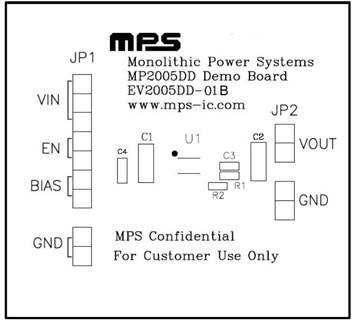

EV2005DD-01B

EV2005DD-01B評価ボードは、モノリシックな低電流、低ドロップアウトLDOリニアレギュレータであるMP2005の性能を実証します。2.5V～5Vの入力バイアス電圧で動作し、出力電圧を最低0.5Vから調整します。

EVBは、代表的なドロップアウト電圧75mVで最大500mAの負荷電流を供給できます。内部リファレンスとLDO駆動回路を実行するには、VINとは別にバイアス電源 (2.5V～5.5V) が必要です。出力電流は入力電源から直接供給されるため、高効率レギュレーションが可能です。0.5Vの内部基準電圧により、出力を0.5V～5Vの範囲でプログラムすることができます。

EV2005DD-01Bは、熱過負荷および電流制限保護、超低ESRセラミックコンデンサによる安定性、および高速過渡応答を提供します。MP2005は8ピンQFN (2mm x 3mm) パッケージで提供され、固定出力電圧バージョンでも利用可能です。
