EVQ4323M-G-00A

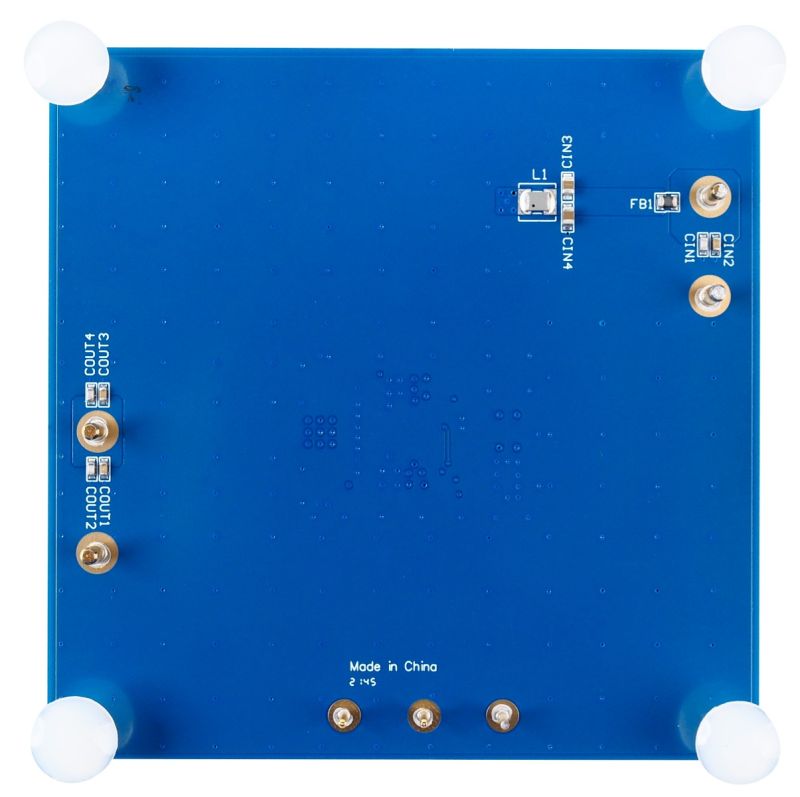

EVQ4323M-G-00A評価ボードは、MPQ4323Mの機能を実証するように設計されています。MPQ4323Mは350kHz～2.5MHzの周波数が設定可能で、内部にハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) が統合された同期整流ステップダウンスイッチングレギュレータです。

MPQ4323Mは、ピーク電流制御モードで最大3Aの出力電流 (I_OUT) を高効率で実現します。3.3V〜36Vの広い入力電圧 (V_IN) 範囲および42Vのロードダンプ耐性は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。シャットダウンモードでの低い1μAの静止電流 (自己消費電流) により、デバイスはバッテリ駆動アプリケーションで使用可能です。

軽負荷状態でスイッチング周波数 (fSW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたる高い電力変換効率を実現します。オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94.5%から105.5%以内にあるかどうかを示します。

周波数フォールドバックは、起動時にインダクタ電流 (I_L) が暴走するのを防ぎます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。車載用のコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

VQ4323M-G-00Aは、完全に組み立てられ、テストが行われます。MPQ4323Mは、ウェッタブルフランクのQFN-12L (3.5mm x 3.5mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
