EVQ7225-QJ-00A

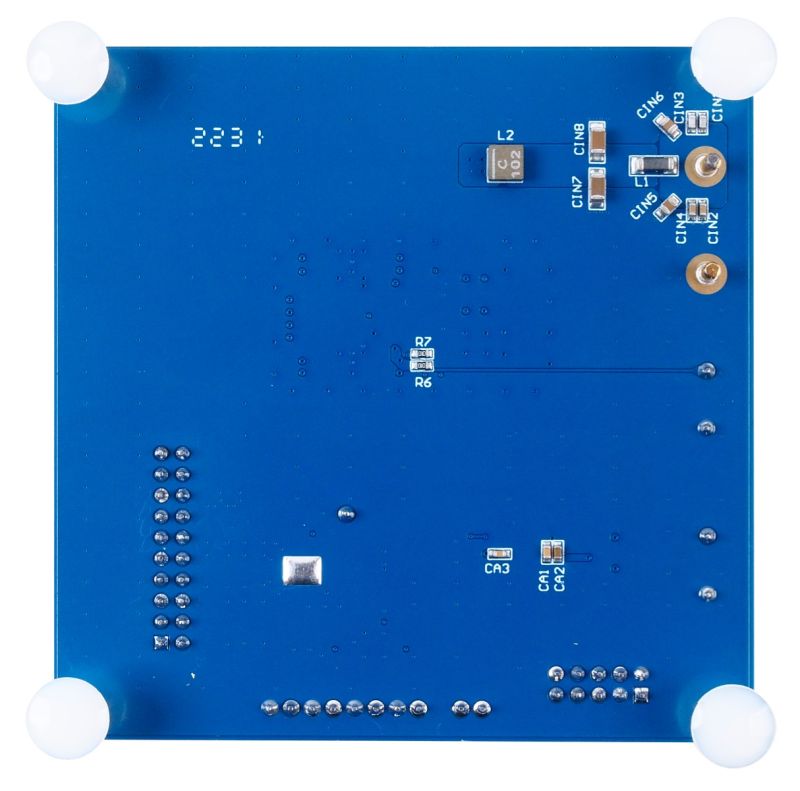

EVQ7225-QJ-00Aは、16チャネルの電流シンクLEDドライバであるMPQ7225およびMPQ7225Uの機能を実証するために設計された評価ボードです。各チャンネルの電流定格は最大200mAで、16個のICをカスケード接続でき256チャネルのソリューションを作り出します。

MPQ7225およびMPQ7225Uは、アニメーションまたはダイナミックライティングアプリケーション向けに最適化されています。このデバイスは、チャネルごとに12ビットのパルス幅変調 (PWM) 調光レジスタと6ビットのアナログ調光レジスタを採用しており、各チャネルを個別に制御できます。MPQ7225およびMPQ7225Uは、コントロールエリア ネットワーク (CAN) トランシーバと互換性のある堅牢な高速差動インタフェースを使用して、離れたPCB間で機能するように設計されています。

MPQ7225およびMPQ7225Uは、システム効率を最大化する適応フィードバック制御 (AFC) を提供します。プリレギュレータ (降圧電圧レギュレータなど) の出力電圧 (V_OUT) は、チャネル間の電圧が300mVの最小ヘッドルームで一定に保たれるようにリアルタイムで調整されます。

MPQ7225およびMPQ7225Uは、システム設計における機能安全をサポートするフェールセーフ (/FS) インジケータを提供します。豊富な保護機能には、LED開放保護、LED短絡保護、ISETピン開放保護、ISETピン短絡保護、および過熱保護が含まれます。故障が発生すると、/FSピンがLowになり、一致する故障レジスタが設定されます。

MPQ7225およびMPQ7225Uは、ウェッタブルフランクを備えたQFN-32 (5mm x 6mm) パッケージで提供されます。MPQ7225は、AEC-Q100グレード1で利用可能です。
