EVQ70241FS-RH-00A

EVQ70241FS-RH-00A は、3つの高効率なステップダウン DC/DCコンバータと低ノイズ、低ドロップアウト (LDO) レギュレータを内蔵した電源管理 IC (PMIC)ソリューションである MPQ70241FS-AEC1の機能を実証するために設計された評価ボードです。

MPQ70241FS-AEC1は、 独自のデュアルステージの18V降圧アーキテクチャを使用し、高解像度カメラモジュールに搭載されている相補型金属酸化膜半導体 (CMOS) センサの1.8Vイメージセンサ入出力 (I/O) レールの効率を最大化します。

フェーズロックループ (PLL) を使用したコンスタントオンタイム (COT) 制御により、高速な過渡応答時間を実現します。MPQ70241FS-AEC1は、2.2MHz固定スイッチ周波数 (f_SW) に対応します。

MPQ70241FS-AEC1は、アプリケーションの柔軟性のためにPMBusインタフェースに対応しています。さらに、故障ステータスをモニタできます。故障保護には、入力低電圧ロックアウト (UVLO)、過電流保護 (OCP)、過電圧保護 (OVP)、低電圧保護 (UVP)、サーマルシャットダウンなどがあります。このような機能をプリセットするために、ワンタイムプログラマブル (OTP) メモリが提供されています。

MPQ70241FS-AEC1は、ASIL-Bまでの高い自動車の安全度水準を備えたアプリケーションに対応します。機能安全機能には、アナログ組み込み自己テスト (ABIST)、診断、PG出力ピンが含まれます。MPQ70241FS-AEC1は、MPSの先進的なMPSafe™機能安全製品開発プロセスの下で開発され、ISO26262ガイドラインに適合していることが独立機関によって認証されています。

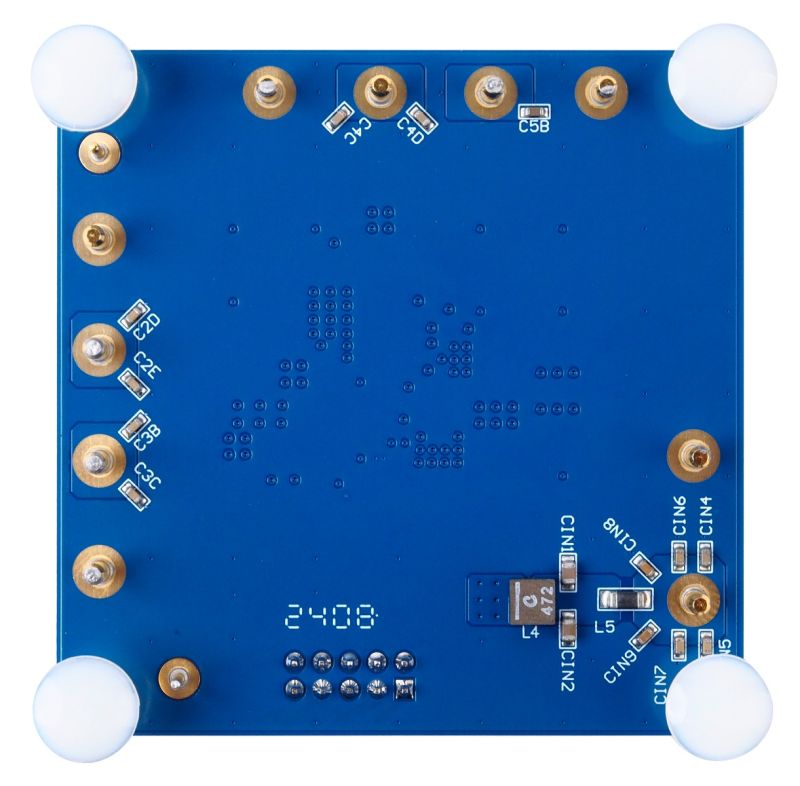

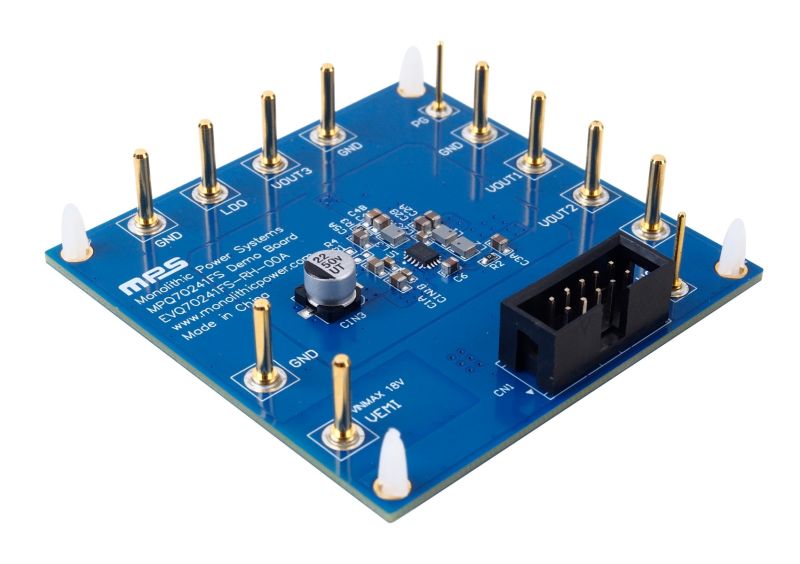

EVQ70241FS-RH-00Aは、完全に組み立てられ試験された評価ボードです。MPQ70241FS-AEC1は、ウェッタブルフランクのQFN-15 (2.5mm x 3.5mm) パッケージで提供され、AEC-Q100 グレード1で利用できます。
