EVQ6634-LTE-00A

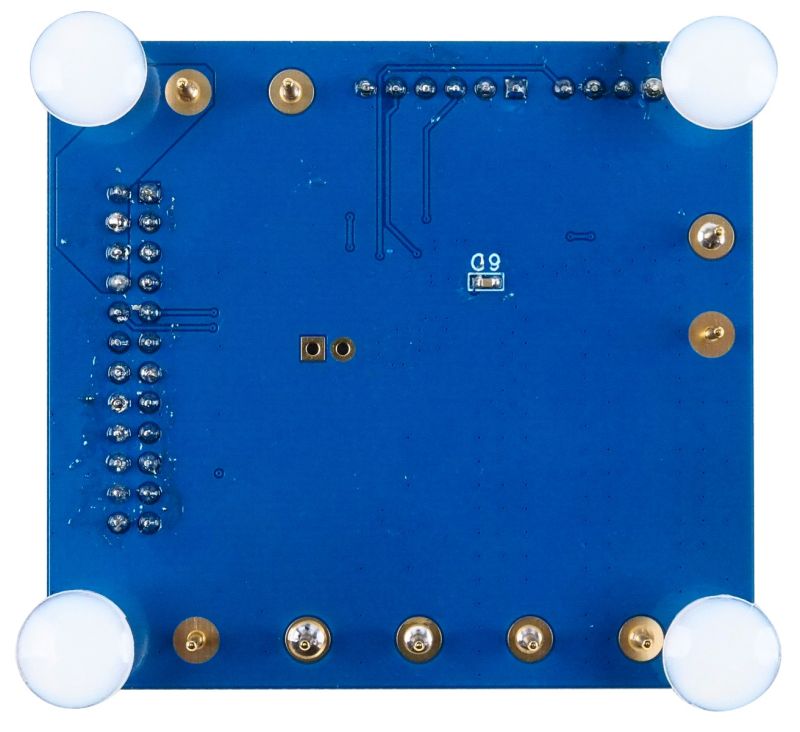

EVQ6634-LTE-00Aは、パワーMOSFETを内蔵した三相、センサレスブラシレスDC (BLDC) モータドライバ MPQ6634-AEC1の性能を実証するために設計された評価ボードです。MPQ6634-AEC1はセンサレスフィールド指向制御 (FOC) を提供し、最大2Aのピーク電流で効率と低振動を達成します。入力電圧 (V_IN) 範囲は4.5V～35Vの間です。

MPQ6634-AEC1は、50Hz～20kHzのPWM入力周波数を持つパルス幅変調 (PWM) 信号を通じてモータ速度を制御します。このデバイスはDC入力速度制御に対応しています。また、クローズドループ / オープンループ速度制御と内蔵の設定可能な速度曲線機能も提供します。

MPQ6634-AEC1は回転数を検出します。回転速度検出器 (FG / RDピン) はオープンドレイン出力です。回転速度検出に加えて、方向はDIR端子入力によって制御されます。

豊富な保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、欠相保護、過電流保護 (OCP)、およびサーマルシャットダウンが含まれます。

MPQ6634-AEC1は、ウェットフランクを備えたTQFN-12 (3mm x 4mm) パッケージで提供され、AEC-Q100グレード1で提供されます。
