EVQ6615-QK-00A

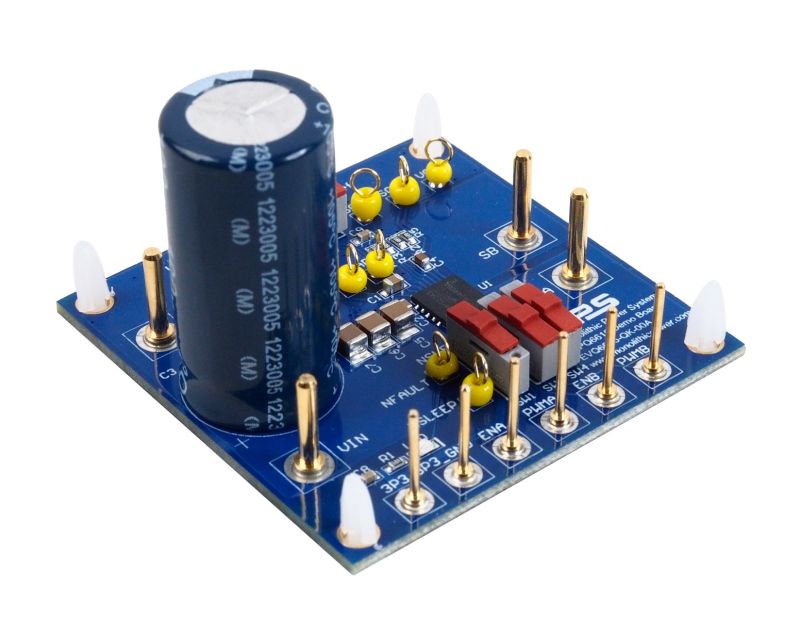

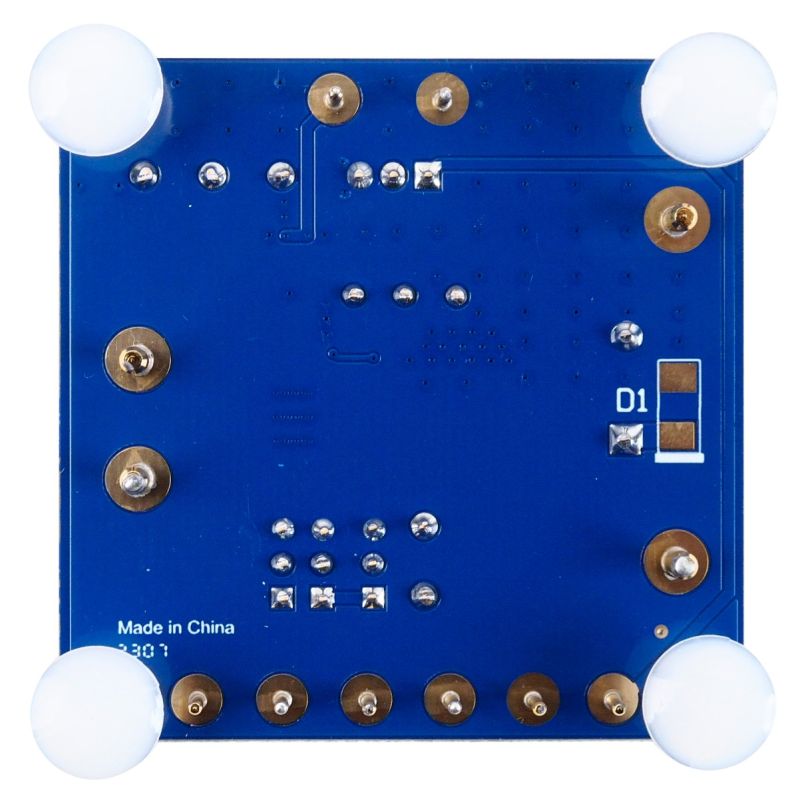

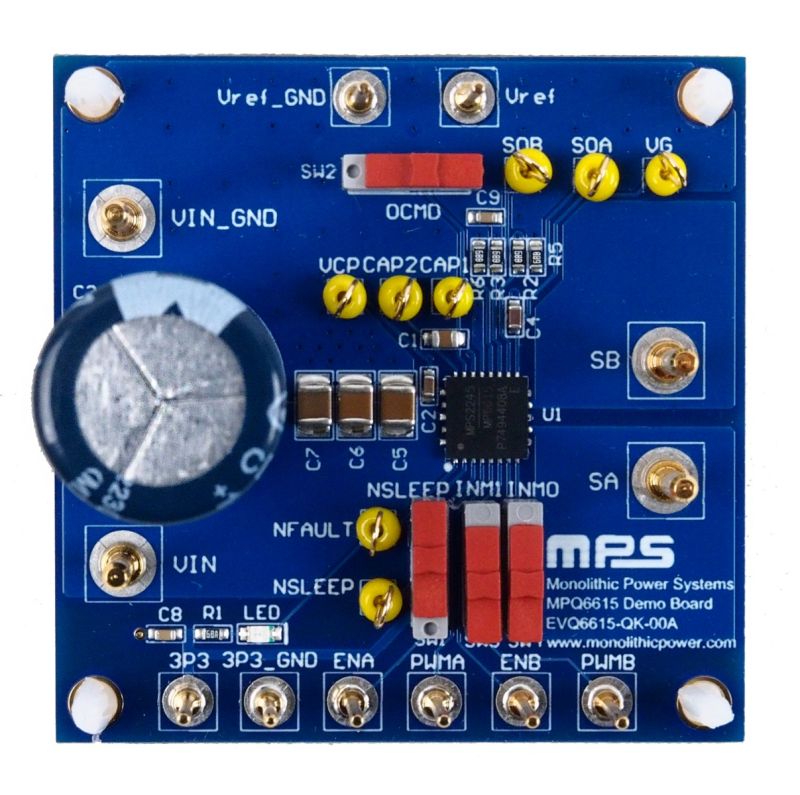

EVQ6615-QK-00Aは、HブリッジDCモータドライバであるMPQ6615-AEC1の機能を実証するように設計された評価ボードです。MPQ6615-AEC1は、40Vまでの入力電圧 (V_IN) で動作します。Hブリッジは4つのNチャネルパワーMOSFETで構成されています。内部チャージポンプはハイサイドMOSFET (HS-FET) 用のゲートドライバのテスト電源電圧を生成し、トリクル充電回路は100%のデューティサイクル動作に十分なゲートドライバ電圧を維持します。

2つのSx出力を流れる電流は、内部電流検出回路を介して検出されます。各相には出力ピン (SOx) があり、各相の出力電流 (I_OUT) に比例した電流を、ソースまたはシンクにします。ローサイドMOSFET (LS-FET) を流れる電流のみが検出されます。この電流は順方向と逆方向の両方で検出されます。

内部安全機能には、過電流保護 (OCP)、低電流誤動作防止機能 (UVLO) 保護、およびサーマルシャットダウンが含まれます。MPQ6615-AEC1の入力制御信号は、ボード上のコネクタを介して供給されます。

MPQ6615-AEC1は、ブラシ付きDCモータ、ドアのロックとラッチ用モータ、およびシートアクチュエータを駆動するように設計されています。MPQ6615-AEC1は、ウェッタブルフランクのTQFN-26 (6mm x 6mm) パッケージで提供され、AEC-Q100の認定を受けています。
