EVQ5873-RP-00A

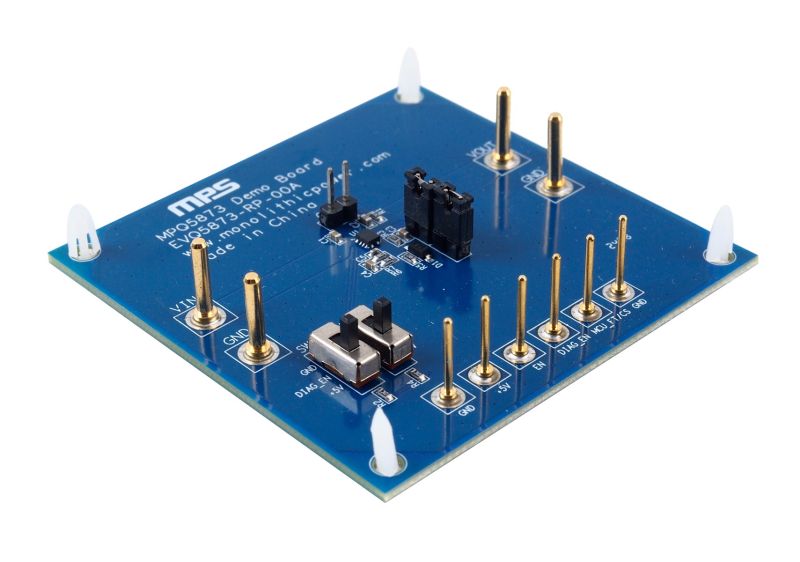

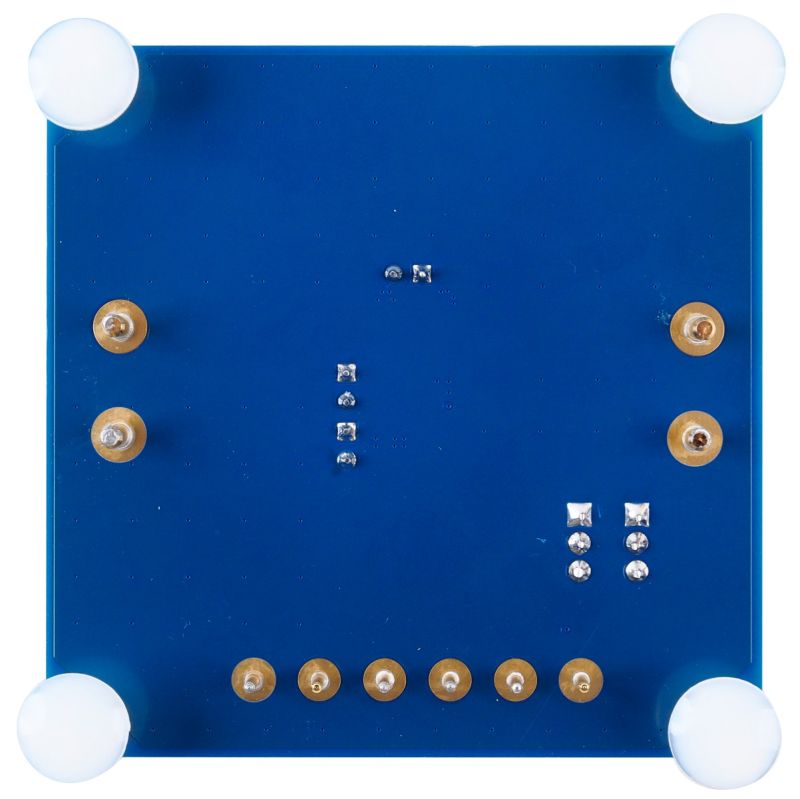

EVQ5873-RP-00Aは、公称3A負荷用のスマートハイサイド電源スイッチであるMPQ5873-AEC1の機能を実証するために設計された評価ボードです。3.5V～36Vの広い入力電圧 (V_IN) 範囲にわたって動作可能です。

MPQ5873-AEC1は、内部および設定可能な高精度外部電流制限の両方に対応します。これにより、短絡条件下での突入電流のクランプが容易になり、システムの信頼性が向上します。調整可能な起動スルーレートも起動時の突入電流の低減に役立ちます。

FT/CS端子は高精度電流検出を提供し、追加の較正なしで正確なリアルタイム診断を実現します。FT/CSピン上の電圧 (V_CS) は 負荷電流 (I_LOAD)の1 / K_CSを表し、K_CSは温度と供給電圧範囲にわたって一定の値です。FT/CSピンは、電圧をプルアップすることで故障を報告できます。

MPQ5873-AEC1は、オンとオフの両方の状態で完全な診断を提供します。DIAG_ENピンを上下にプルアップまたはプルダウンすることで、オフ状態のオープン負荷検出とバッテリー短絡検出をそれぞれイネーブルまたはディスエーブルすることができます。システムでオフ状態診断が必要ない場合は、DIAG_EN ピンと GND ピンを接続することで機能をディセーブルにして待機電流を削減できます。

MPQ5873-AEC1は、QFN-8 (2mm x 2.5mm) パッケージで提供されます。AEC-100 グレード1で利用可能で、AEC-100-012テスト グレードAに準拠しています。
