EVQ5071-G-00A

EVQ5071-G-00Aは、MPQ5071の機能を実証するために設計された評価ボードで、設定可能な電流制限機能を備えた低オン抵抗 (R_DS(ON)) ロードスイッチです。広い入力電圧 (V_IN) 範囲にわたって、最大0.5Aの連続電流を実現できます。

MPQ5071のセンスMOSFETトポロジーにより、デバイスは最大負荷出力を制限できます。電流制限は、ILIMピンからグランド (GND) に接続された外部抵抗によって制御されます。

MPQ5071の超小型パッケージと低いR_DS(ON) は、ノートブック、タブレット、およびその他の携帯機器アプリケーション向けの非常に効率的で省スペースのソリューションを提供します。MPQ5071は、QFN-12 (2mm x 2mm) パッケージで提供されます。

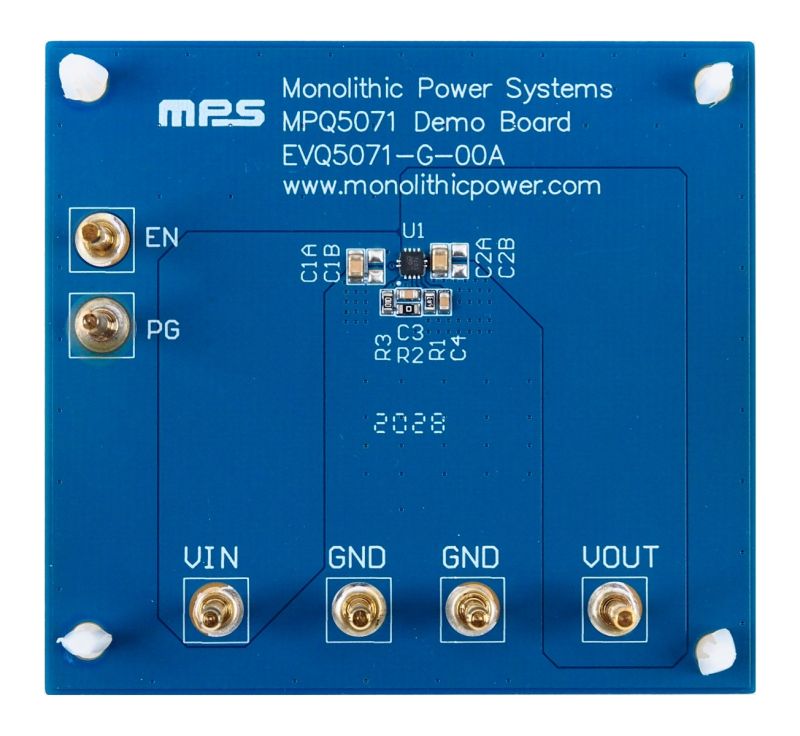

EVQ5071-G-00Aは、完全に組み立てられ、テストされた評価ボードです。0.5V〜5.5Vの広い入力範囲にわたって、3V〜5.5Vの出力電圧 (V_OUT) と0.5Aの連続電流を生成します。
