EVQ4371-V-1000-00A

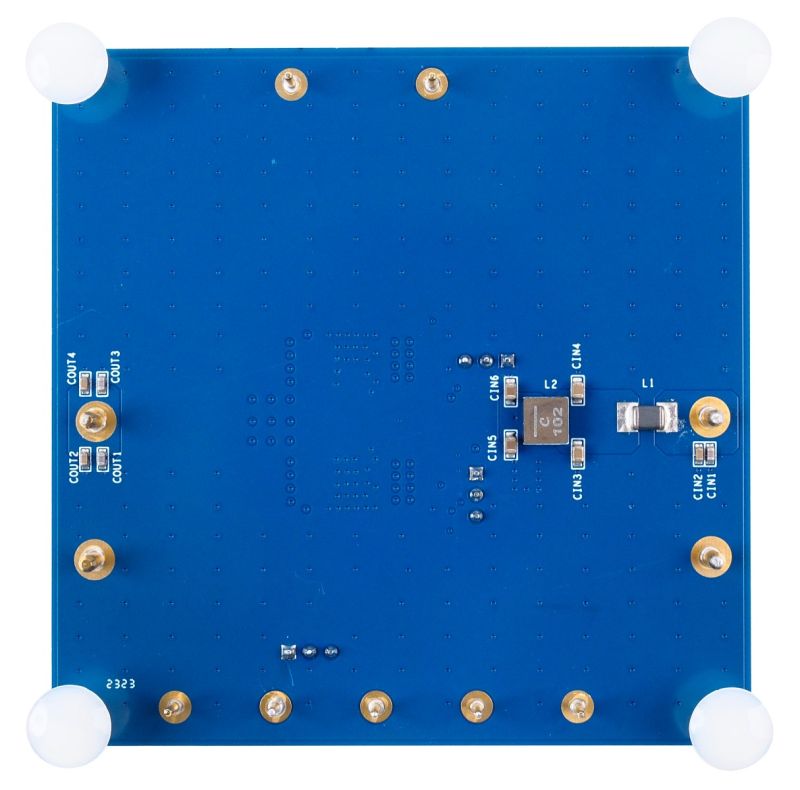

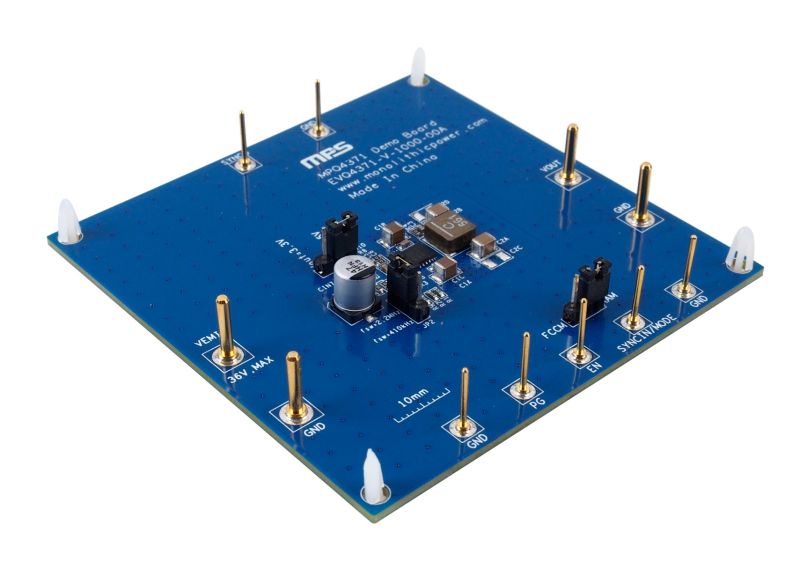

EVQ4371-V-1000-00Aは、低オン抵抗 (R_DS(ON)) のハイサイドおよびローサイドパワーMOSFET (それぞれHS-FETおよびLS-FET) を搭載した同期ステップダウンスイッチングレギュレータであるMPQ4371-1000の機能を実証するために設計された評価ボードです。このデバイスは11Aの出力電流 (I_OUT) を供給し、MPS独自のゼロ遅延パルス幅変調 (ZDP^TM) 制御を採用しており、非常に高速な過渡応答を提供しながら、高価な外部コンデンサの必要性を低減するMPS独自の技術です。

3.3V〜36Vの広い入力電圧 (V_IN) 範囲は、車載の入力環境でさまざまなステップダウンアプリケーションに対応できます。1.8μAのシャットダウンモード静止電流 (自己消費電流)は、バッテリー駆動アプリケーションで使用可能にします。

軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲート駆動の損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。

オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94%～106%以内にあるかどうかを示します。

周波数フォールドバックは、起動時にインダクタ電流 (I_L) が暴走するのを防ぐのに役立ちます。サーマルシャットダウンは、信頼性が高く、フォールトトレラントな動作を提供します。

車載でのコールドクランク状態に対応するために、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

EVQ4371-V-1000-00Aは、すべて組み立てられテストが行われます。MPQ4371-1000は、ウェッタブルフランクのQFN-23 (4mm x 5mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
