概要

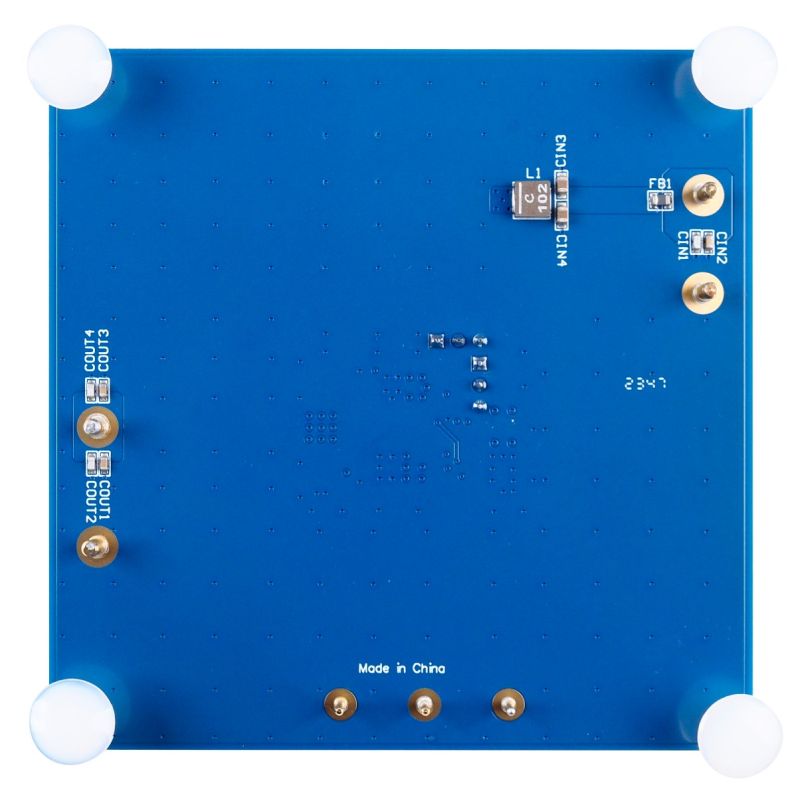

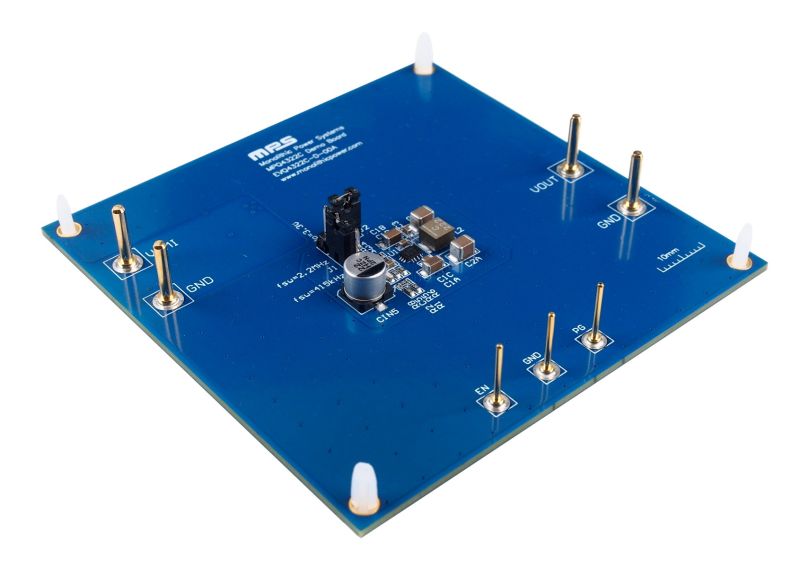

EVQ4322C-D-00Aは、ハイサイドおよびローサイドのMOSFET (それぞれ、HS-FETおよびLS -FET) を内蔵した設定可能な周波数 (350kHz~2.5MHz) 、同期整流ステップダウン・スイッチングレギュレータである、MPQ4322CGDE-AEC1の機能を実証するために設計された評価ボードです。
MPQ4322C-AEC1は、ピーク電流モード制御で最大2Aの高効率出力電流 (IOUT) を実現します。3.3V〜36Vの広い入力電圧 (VIN) 範囲、および、42Vのロードダンプ耐性は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。デバイスは、1μAのシャットダウン電流 (ISD) により、バッテリー駆動アプリケーションで使用可能です。
オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94.5%~105.5%以内にあるかどうかを示します。周波数フォールドバックは、起動時にインダクタ電流 (IL) が暴走するのを防ぎます。サーマルシャットダウンは信頼性が高く、フォールトトレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。
EVQ4322C-D-00Aは、すべて組み立てられテストが行われます。MPQ4322CGDE-AEC1は、ウェッタブルフランクのQFN-12 (2mm x 3mm) パッケージで提供され、AEC-Q100の認定を受けています。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 車載用アプリケーション向けの設計:
- 42Vのロードダンプ耐性
- 3.1Vのコールドクランク状態をサポート
- 最大2Aの連続出力電流 (IOUT)
- 広い3.3V〜36V動作入力電圧 (VIN) 範囲
- -40°C~+150°Cのジャンクション温度 (TJ) 範囲 (最大150°C)
- AEC-Q100 グレード1で利用可能
- バッテリー寿命の向上:
- 熱機能を向上する高性能:
- 70mΩ / 50mΩの内蔵されたMOSFET
- 65nsの最小オン時間 (tON_MIN)
- 50nsの最小オフ時間 (tOFF_MIN)
- EMC / EMI低減用に最適化:
- 周波数スペクトラム拡散 (FSS) 変調
- 対称なVINのピン配列
- CISPR 25 クラス5準拠
- 350kHz~2.5MHzの設定可能なスイッチング周波数 (fSW)
- MeshConnectTM フリップチップパッケージ
- その他の機能:
- パワーグッド (PG) 出力
- 強制連続導通モード (FCCM)
- 低ドロップアウト (LDO) モード
- ヒカップモードによる過電流保護 (OCP)
- QFN-12 (2mm x 3mm)、QFN-12 (3mm x 4mm)、およびQFN-14 (2.5mm x 3.5mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
