EVQ2285-L-00A

EVQ2285-L-00A 評価ボードは、内蔵のハイサイドおよびローサイドのパワーMOSFET (それぞれ HS-FETとLS-FET) を備えた、設定可能な高周波同期整流降圧コンバータであるMPQ2285-AEC1の機能を実証するように設計されています。

MPQ2285-AEC1は2.7V～6Vの入力電圧 (V_IN) 幅で動作し、最大10Aの高効率出力電流 (I_OUT) を実現し、最適な過渡応答を実現するために固定周波数、ゼロ遅延のパルス幅変調 (PWM) (ZDP™) 制御を備えています。

強制連続導通モード (FCCM) では、設定可能な2MHz～4MHzのスイッチング周波数 (f_SW) は外部のインダクタンスと容量を低減します。内部フィードバックと補償により、外付け部品の数が最小限に抑えられ、精度が向上します。

軽負荷状態でf_SWを下げて、f_SW とゲート駆動損失を低減することによって、広い負荷幅にわたって高い電力変換効率を実現します。

豊富な保護機能には、短絡保護 (SCP)、過電流保護 (OCP)、入力電圧保護 (OVP)、出力OVP、およびサーマルシャットダウンなどがあります。これらの保護により、信頼性のある、フォルト・トレラントな動作が実現します。

デジタルインタフェースはパケットエラーチェック (PEC) を提供し、内蔵されたマルチページ・ワンタイムプログラマブル (OTP) メモリにより、高度な設定が可能になります。

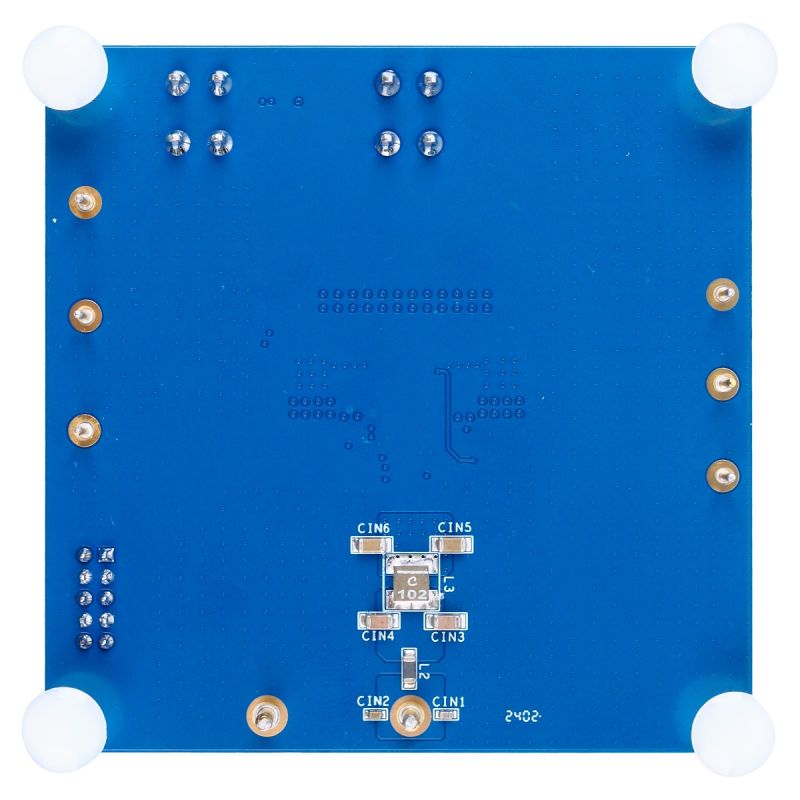

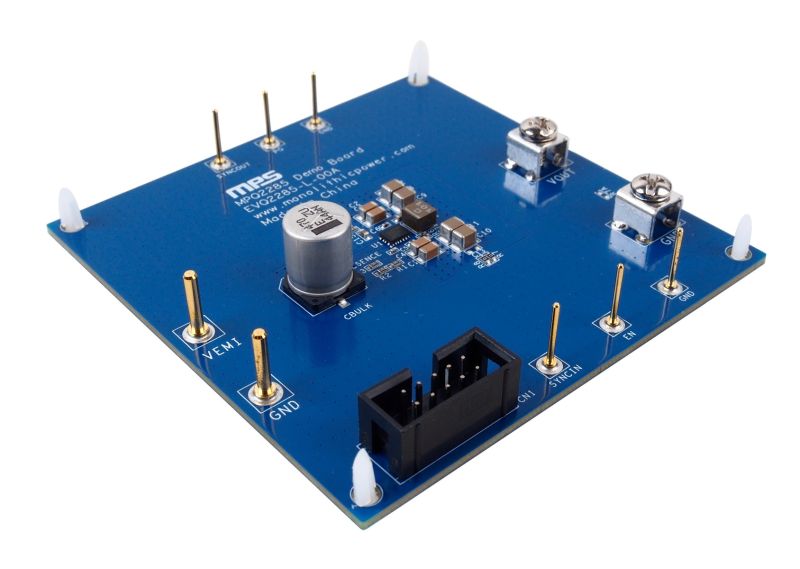

EVQ2285-L-00Aは、完全に組み立ておよび試験された評価ボードです。MPQ2285-AEC1は、ウェッタブルフランクのQFN-18 (3mm x 4mm) パッケージで提供され、AEC-Q100 グレード1で利用できます。
