EVQ2179-QH-00A

EVQ2179-QH-00Aは、パワーMOSFETを内蔵したモノリシック降圧スイッチモード・コンバータであるMPQ2179GQHE-AEC1の機能を実証するために設計された評価ボードです。

MPQ2179-AEC1は、すぐれたロードレギュレーションとラインレギュレーションを備え、2.5V～6Vの入力電圧 (V_IN) 範囲にわたって3Aの出力電流 (I_OUT) を達成します。出力電圧 (V_OUT) は0.6Vの低さまで調整可能です。低ドロップアウト (LDO) モードでは、100%の最大デューティサイクルに到達できます。

コンスタントオンタイム (COT) 制御により、制御ループが簡素化され、過渡応答が高速化されます。V_INフィードフォワードを使うことにより、MPQ2179-AEC1は、入力範囲と負荷範囲全体にわたってほぼ一定のスイッチング周波数 (f_SW) を維持します。強制連続導通モード (FCCM) は周波数が安定し、出力リップルが低くなります。

オープンドレインのパワーグッド (PG) 信号は、ソフトスタート時間後の公称電圧を示します。フィードバック電圧 (V_FB) が基準電圧 (V_REF) の90%に達するとPGはHIGHにプルされ、V_FBがV_REFの85%まで低下すると、PGはGNDにプルされます。

豊富な保護機能には、サイクルごとの電流制限、短絡保護 (SCP)、信頼性の高い過電圧保護 (OVP)、および自動回復機能を備えた熱保護が含まれます。

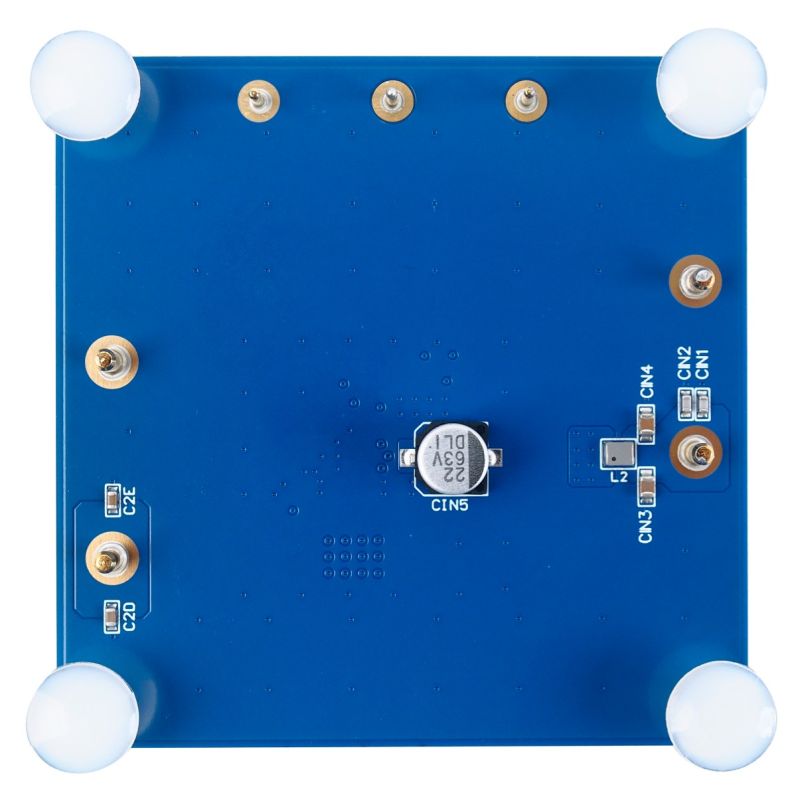

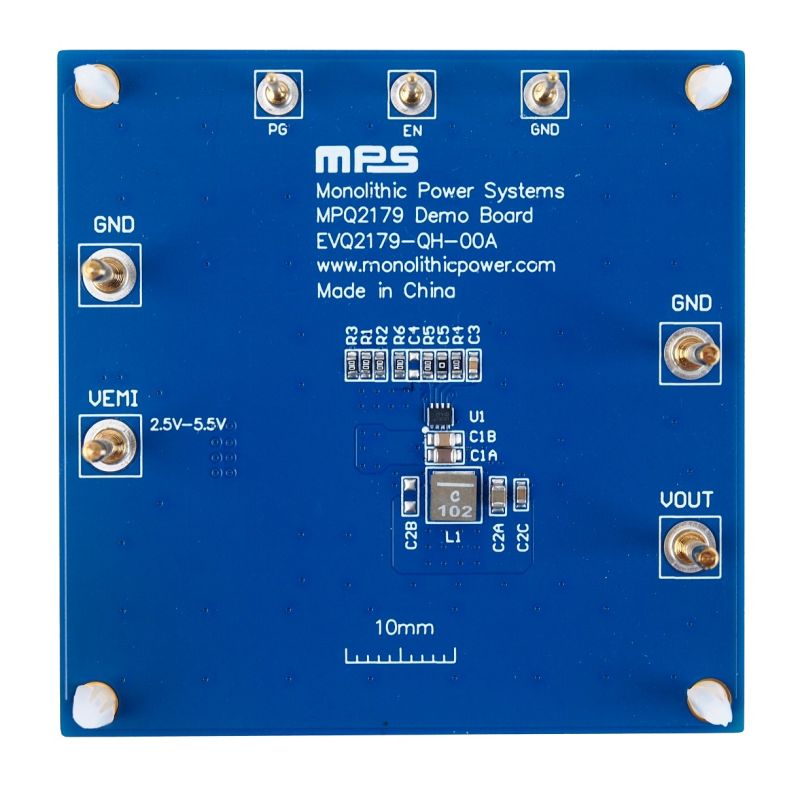

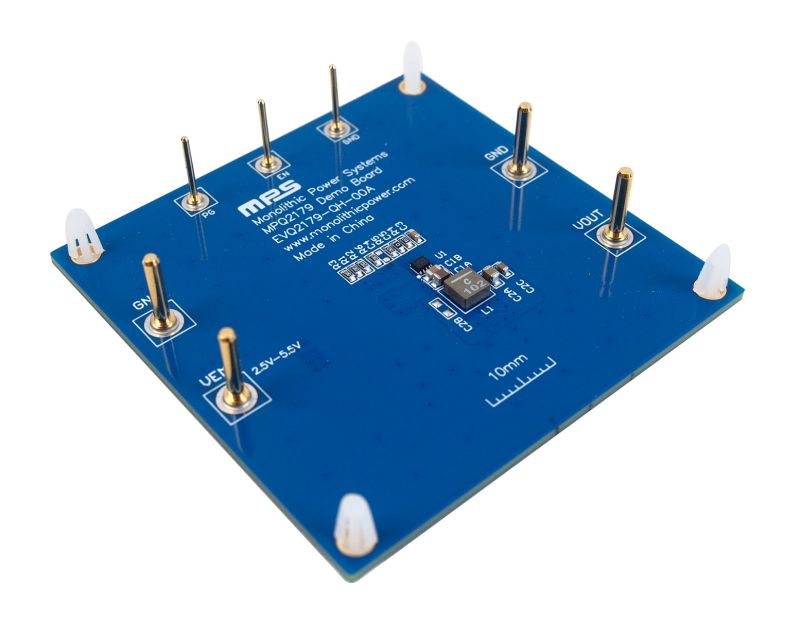

EVQ2179-QH-00Aは、完全に組み立てられテストされた評価ボードです。MPQ2179-AEC1は、QFN-8 (1.5mm x 2mm) パッケージで提供され、AEC-Q100 グレード1の認定を受けています。
