EVQ2177F-QH-00A

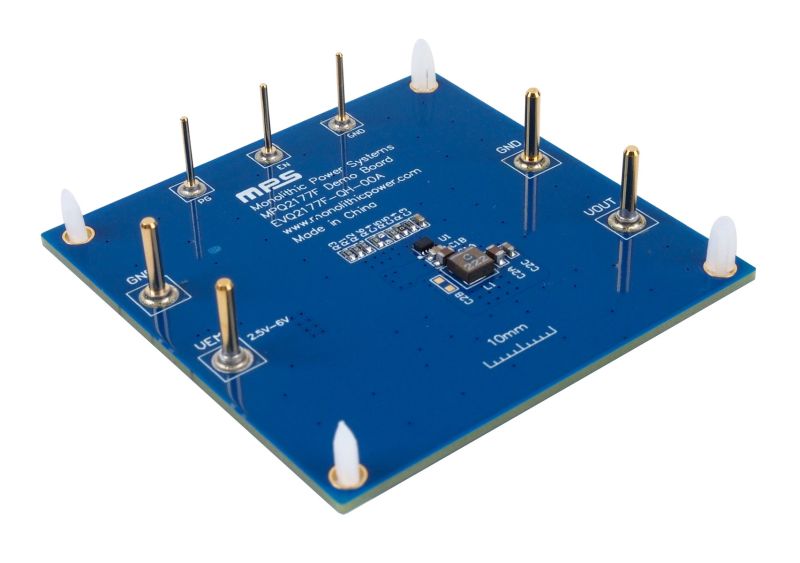

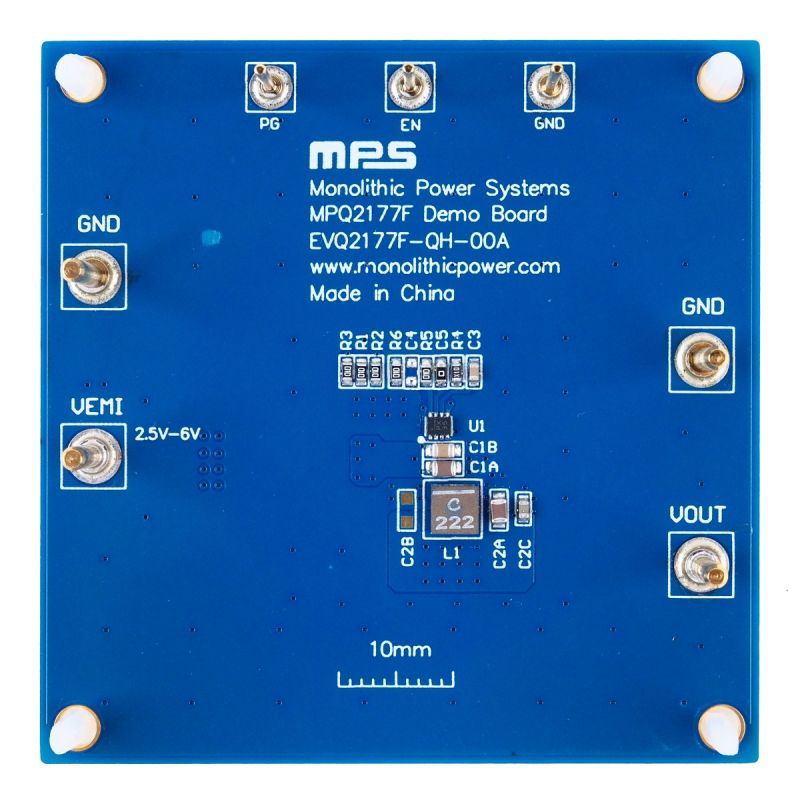

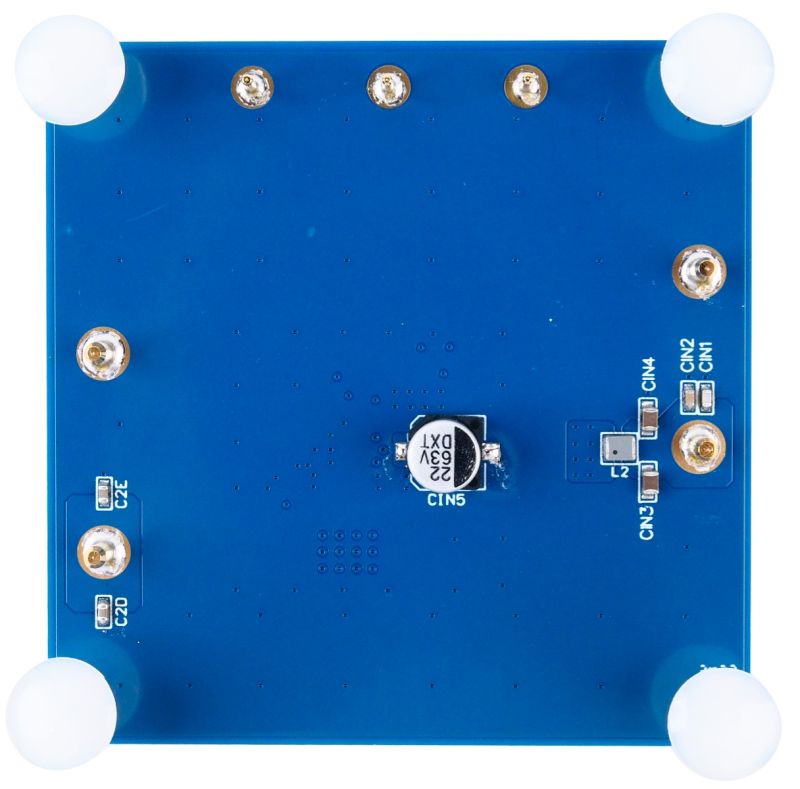

EVQ2177F-QH-00Aは、パワーMOSFETを内蔵したモノリシックなステップダウン スイッチモードコンバータであるMPQ2177FGQHE-AEC1の機能を実証するために設計された評価ボードです。

MPQ2177F-AEC1は、すぐれたロードレギュレーションとラインレギュレーションを備え、2.5V～6Vの入力電圧 (V_IN) 範囲にわたって1Aの出力電流 (I_OUT) を達成します。出力電圧 (V_OUT) は0.6Vの低さまで調整可能です。V_IN > 3Vの場合、ドロップアウト時に最大100%のデューティサイクルに達することができます。

コンスタントオンタイム (COT) 制御はよりシンプルな制御ループとより高速な過渡応答を提供します。V_INフィードフォワードを使うことにより、MPQ2177F-AEC1は、すべての入力範囲と負荷範囲にわたってほぼ一定のスイッチング周波数 (f_SW) を維持します。

高度な非同期変調 (AAM) モードは、軽負荷時のスイッチング損失を削減することで高い効率を実現します。

オープンドレインのパワーグッド (PG) 信号は、ソフトスタート時間 (t_SS) 後の公称電圧を示します。フィードバック電圧 (V_FB) が基準電圧 (V_REF) の95.5%に達するとPGはHighにプルされ、V_FBがV_REFの90%まで低下すると、PGはGNDにプルされます。

豊富な保護機能には、サイクルごとの電流制限、短絡保護 (SCP)、過電圧保護 (OVP)、および自動回復機能を備えた熱保護が含まれます。

EVQ2177F-QH-00Aは、完全に組み立てられテストされた評価ボードです。MPQ2177F-AEC1は、QFN-8 (1.5mm x 2mm) パッケージで提供され、AEC-Q100の認定を受けています。
