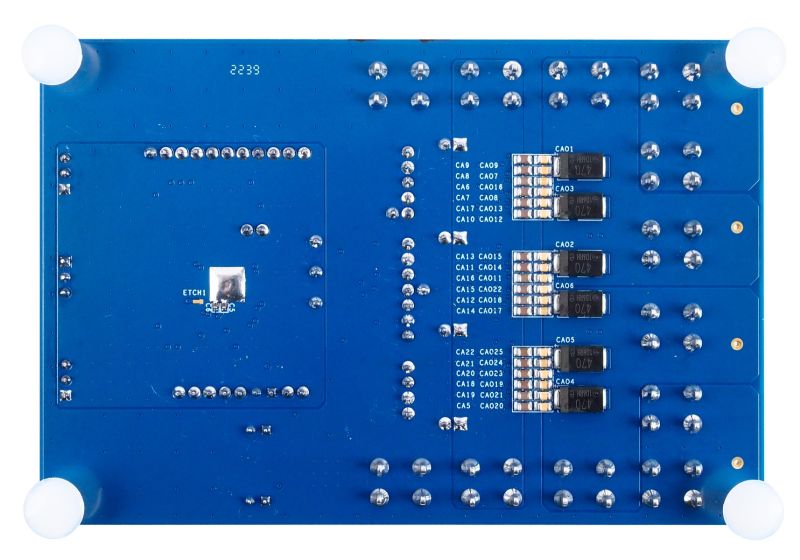

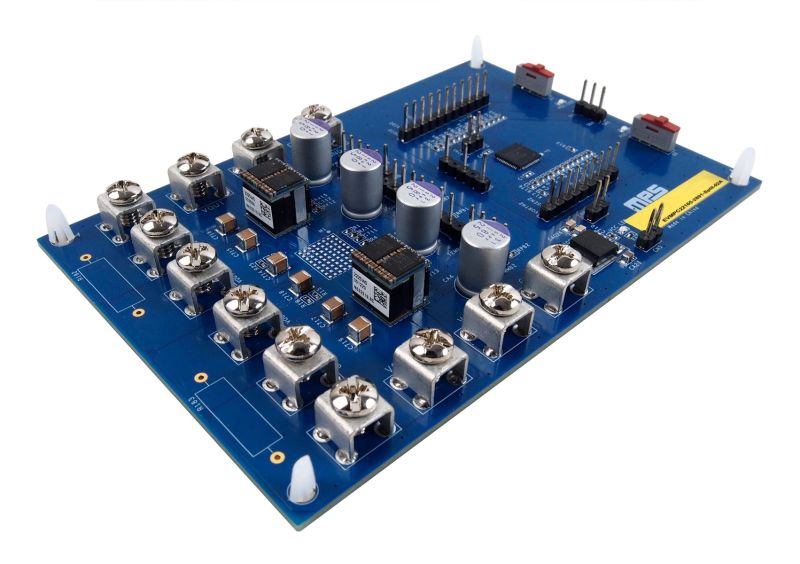

EVMPC22165-2891-Split-02A

EVMPC22165-2891-Split-02Aは、Quiet Switcher^TM テクノロジーを備えた170A、2相 Intelli-Module^TMである、MPC22165-170の機能を実証するために設計された評価ボードです。

EVMPC22165-2891-Split-02Aは、幅広い動作入力電圧 (V_IN) 範囲にわたって170Aの負荷電流を供給でき、広い出力電流 (I_OUT) 負荷範囲にわたって高効率を達成できます。

EVMPC22165-2891-Split-02Aは、1つのMP2891デバイスと2つのMPC22165-170デバイスを採用しています。MP2981およびMPC22165-170に安定した3.3Vの電力を供給するため、低電力リニアレギュレータであるMP2018-33も搭載されています。独立して動作できる2つの電源レールがあります。

EVMPC22165-2891-Split-02Aは、MPC22165-170のV_IN、出力電圧 (V_OUT)、I_OUTと温度をモニタできます。EVMPC22165-2891-Split-02Aは、設定可能なV_IN低電圧誤動作防止機能 (UVLO) 保護、V_OUT過電圧保護 (OVP)、低電圧保護 (UVP)、過電流制限 (OCL)、および過電流保護 (OCP) を実現します。
