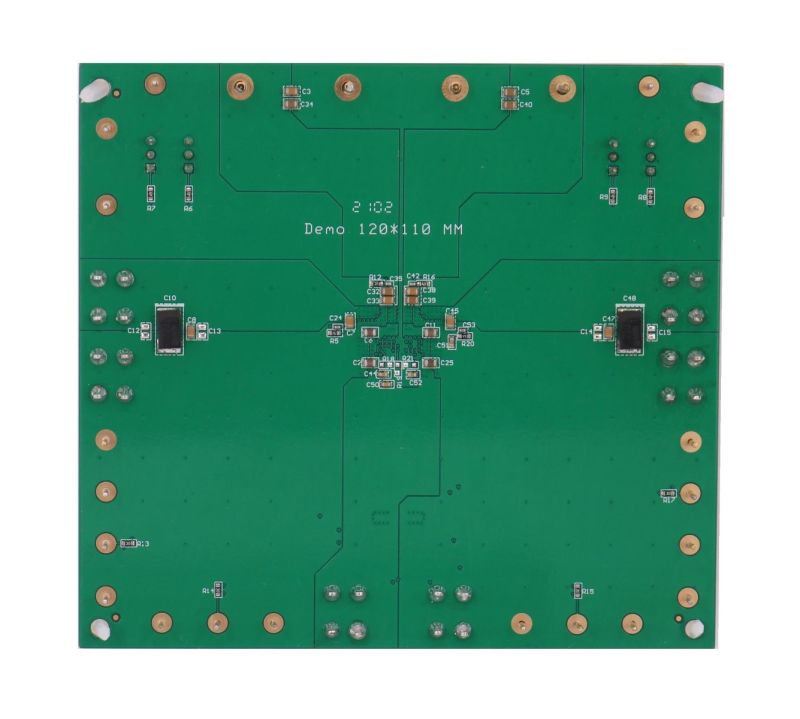

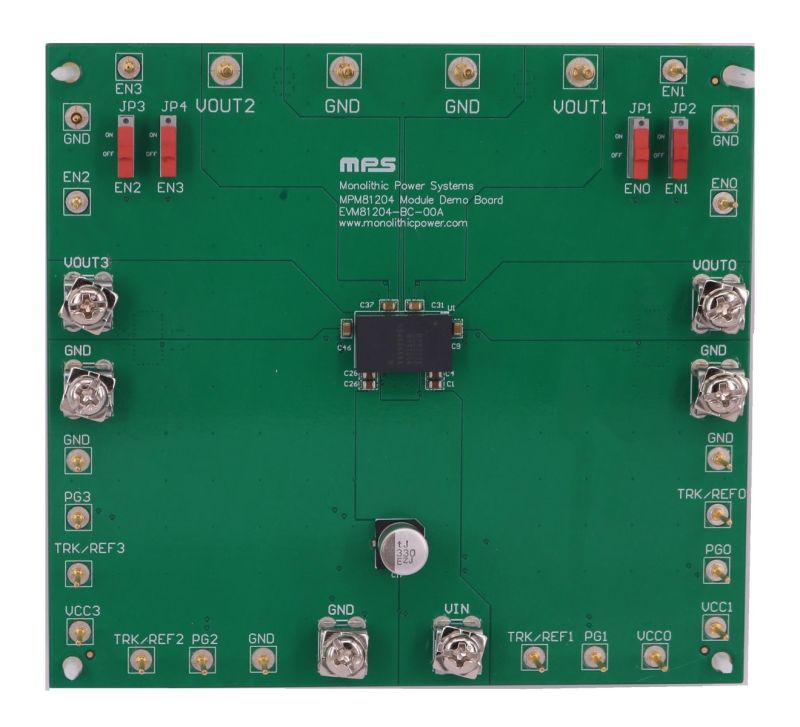

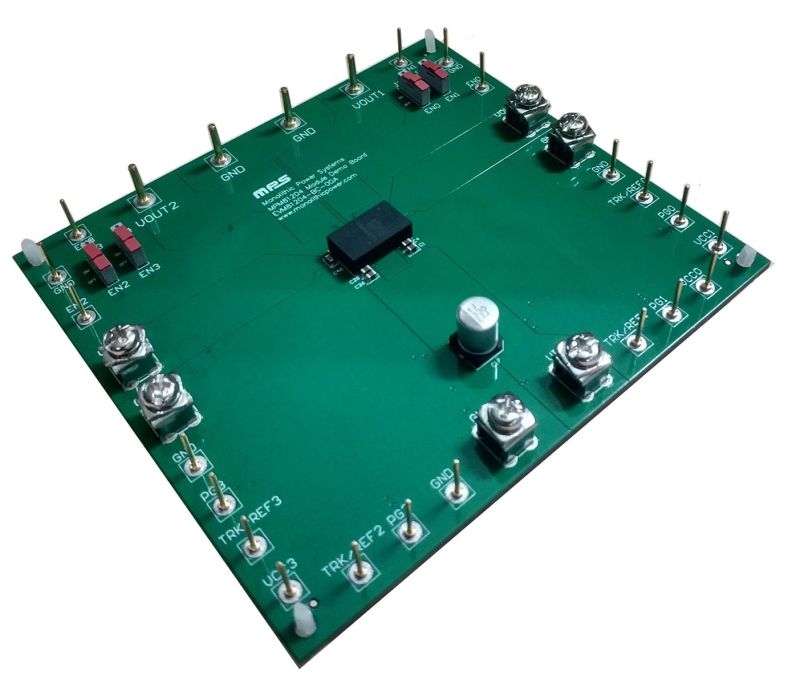

EVM81204-BC-00A

EVM81204-BC-00Aは、デュアル12A、および、デュアル5A出力を備えたクワッド出力ステップダウンモジュールであるMPM81204の機能を実証するために設計された評価ボードです。広い出力電流 (I_OUT) 負荷範囲にわたって高効率で動作します。

スイッチング周波数 (f_SW) は、1つの抵抗を介して600kHz、800kHzまたは1000kHzに設定できます。これにより、f_SWがV_INと出力電圧 (V_OUT) に関係なく一定に保たれます。4つのオープンドレインパワーグッド (PG) 信号は、出力が通常の範囲内にあるかどうかを示します。

完全に統合された非保護機能には、過電流保護 (OCP)、過電圧保護 (OVP)、および過熱保護 (OTP) が含まれます。MPM81204は、最小限の数のすぐに利用できる標準の外付け部品だけで済み、BGA (9.5mm x 16mm x 4.98mm) パッケージで提供されます。
