概要

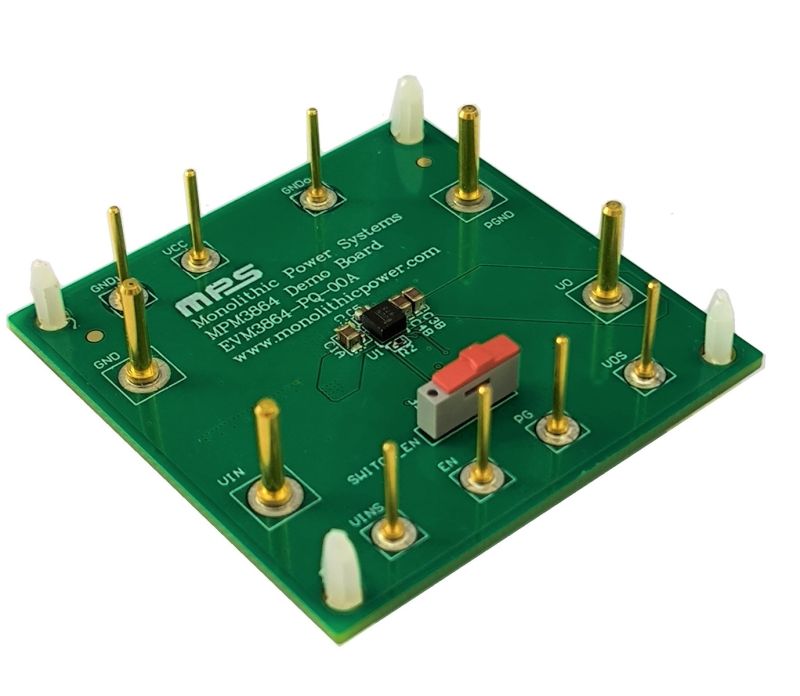

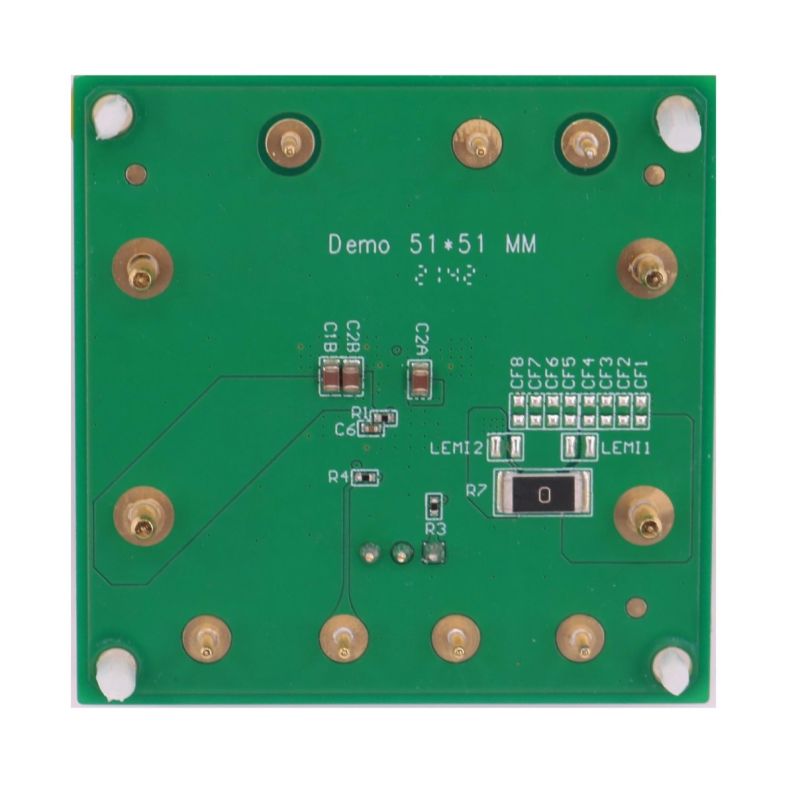

EVM3864-PQ-00Aは、最大6Aの連続出力電流 (IOUT) をもつ完全に統合された同期整流式、ステップダウン、DC/DCパワーモジュールであるMPM3864の機能を実証するために設計された評価ボードです。
MPM3864のコンスタントオンタイム (COT) 制御動作により、高速な過渡応答と簡単なループ設計、および非常に厳密な出力レギュレーションを実現します。豊富な保護機能には、短絡保護 (SCP)、過電流保護 (OCP)、低電圧保護 (UVP)、サーマルシャットダウンなどがあります。EVM3864-PQ-00Aに変更を加える前に、MPM3864のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い2.75V〜7Vの動作入力電圧 (VIN) 範囲
- 最大6Aの連続出力電流 (IOUT)
- 内部パワーMOSFET
- 0.6Vから調整可能な出力電圧 (VOUT)
- 高効率同期整流モード動作
- プリバイアス起動
- 低VOUTリップル用の強制連続導通モード (FCCM)
- 固定の1200kHzスイッチング周波数 (fSW)
- 設定可能な、外部ソフトスタート時間 (tSS)
- 電源シーケンス用のイネーブル (EN) とパワーグッド (PG)
- ヒカップモードによる過電流保護 (OCP)
- サーマルシャットダウン
- ECLGA-19 (3mm x 3mm x 1.85mm) パッケージで提供
