概要

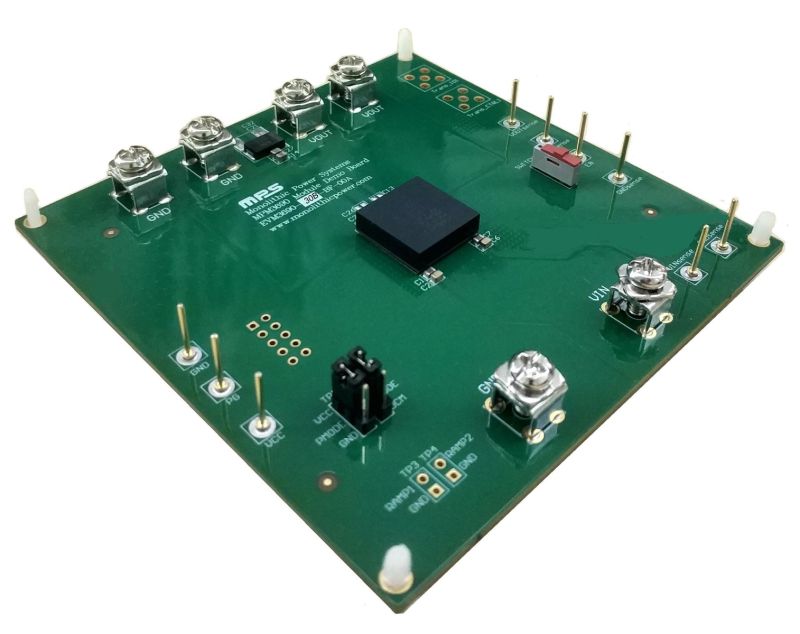

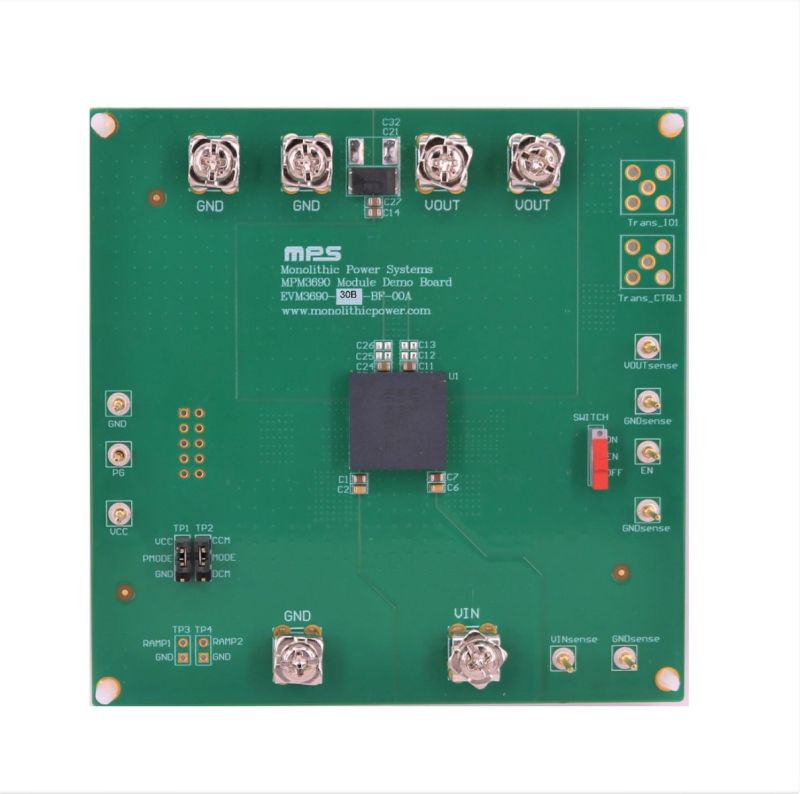

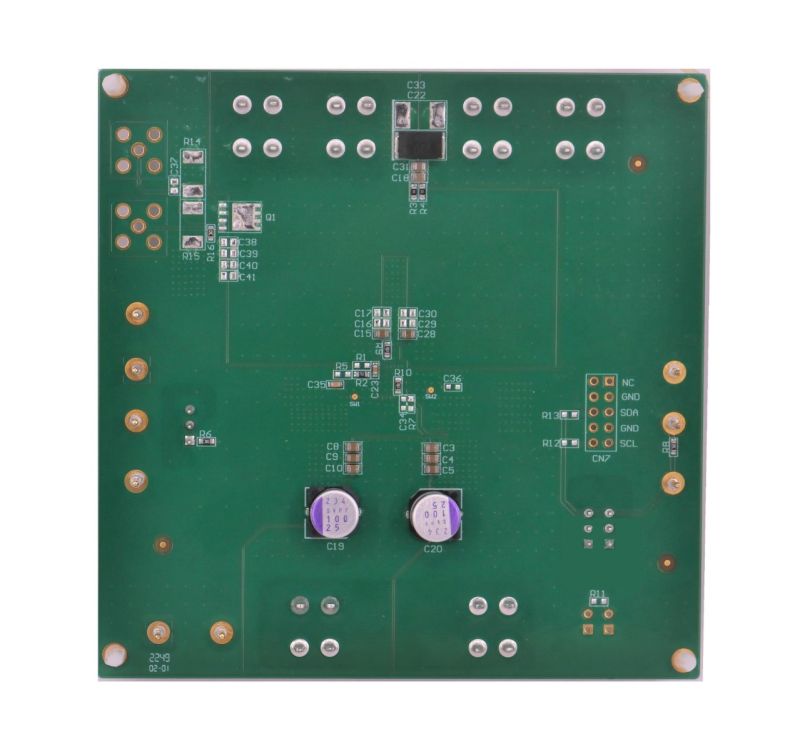

EVM3690-30B-BF-00Aは、完全に統合された、高効率、同期、整流、36Aの出力電流 (IOUT)、ステップダウン電源モジュールである、MPM3690-30Bの機能を実証するために設計された評価ボードです。
MPM3690-30Bは、内部補償のコンスタントオンタイム (COT) 制御を採用して、高速過渡応答を提供し、ループ安定化を容易にします。動作周波数は、 fSETとAGND間に抵抗を接続することにより、400kHz～1MHzの間で設定できます。詳細については、MPM3690-30Bデータシートをご参照ください。
EVM3690-30B-BF-00Aに変更を加える前に、MPM3690-30Bのデータシートを読むことをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- ピン互換のデュアル18A およびシングル36Aの出力電源モジュール
- MPM3690-30A : デュアル18A
- MPM3690-30B : シングル36A
- 4V～16V入力電圧 (VIN) 範囲
- 外部3.3V VCCバイアスで、3.2V〜16Vの入力電圧
- 0.6V〜3.3Vの出力電圧 (VOUT) 範囲
- 超高速過渡応答用のコンスタントオンタイム (COT)
- 調整可能なスイッチング周波数 (fSW)
- 調整可能なソフトスタート時間 (tSS)
- 過電流保護 (OCP)
- 過電圧保護 (OVP)
- 両方の出力チャンネル用の差動リモートセンス
- MPM3690-20およびMPM3695-50とピン互換
- BGA (16mm x 16mm x 5.18mm) パッケージで提供
