EVL8030-QJ-01A

MPL

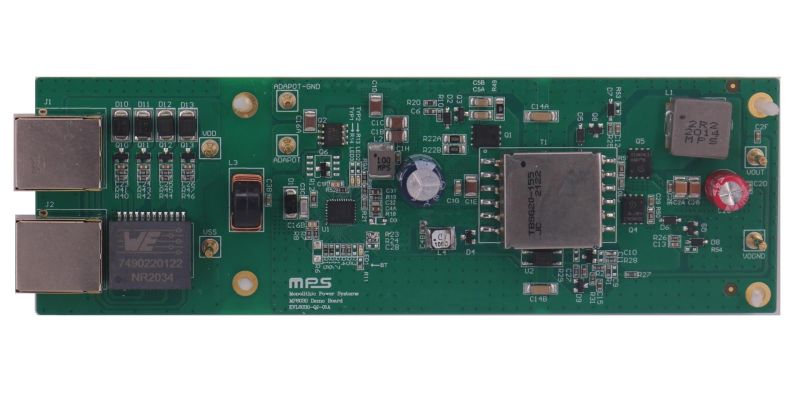

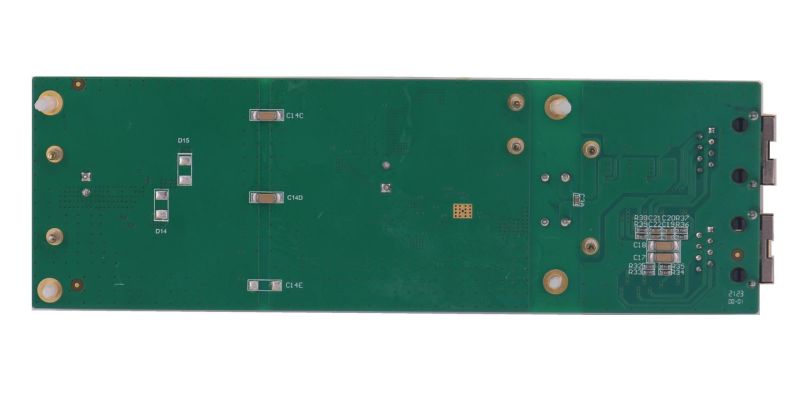

EVL8030-QJ-01Aは、MP8030の機能を実証するために設計された評価ボードです。MP8030は、完全に統合された、IEEE 802.3af/at/bt 互換のPD インタフェースを備えた PoE(Power over Ethernet) 給電デバイス (PD) で、高効率なフォワードコントローラです。

PDインタフェースには、IEEE 802.3af/at/btのすべての機能があります。100VホットスワップMOSFETとゲートドライバ (GATE1) を統合して、高電力アプリケーションの効率を向上させます。

二次側ゲート ドライバ (GATE2) は、外付けの低R_DS(ON) をサポートしています。NチャネルMOSFET により、コントローラがアダプタから電力を供給されている間の高い電力損失を低減します。

このコントローラは、フライバック アプリケーションでの一次側レギュレーション (PSR) と、アクティブクランプ・フォワード アプリケーションでの二次側レギュレーション (SSR) の両方向けに設計されています。

EVL8030-QJ-01Aに変更を加える前に、MP8030データシートをお読みになることをお勧めします。
