EVL8009-V-00H

MPL

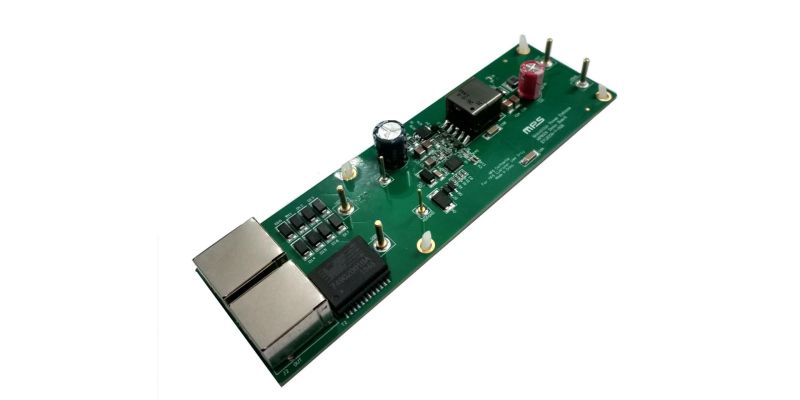

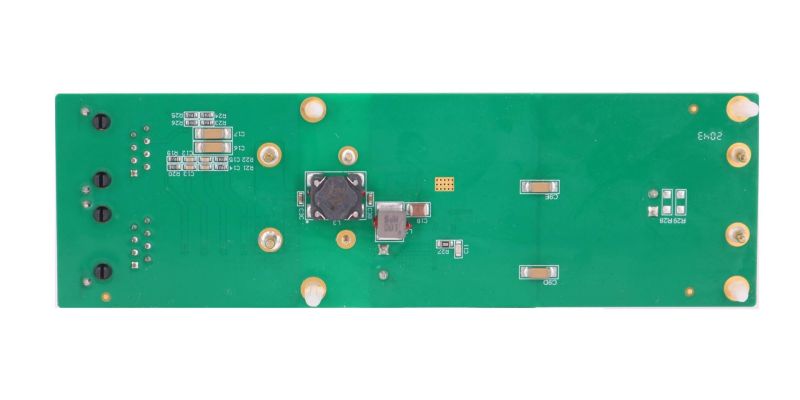

EVL8009-V-00Hは、機能集積した、IEEE 802.3af/at準拠、PoE (パワーオーバーイーサネット)、受電デバイス (PD) 電源コンバータであるMP8009の機能を実証するために設計された評価ボードです。また、PDインタフェースと非常に効率的なフライバック / フォワードコントローラも搭載しています。

PDインタフェースは、検出、1イベント分類、2イベント分類、120mA突入電流制限、840mA動作電流制限、100VホットスワップMOSFETなど、すべてのIEEE 802.3af/at機能を備えています。フライバック / フォワードコントローラは、フライバックアプリケーション用の1次側レギュレーション (PSR) を備えた、費用効果の高い、小型の絶縁ソリューションです。また、アクティブクランプフォワードアプリケーション向けの高効率2次側レギュレーション (SSR) も備えています。このコントローラは、SSRフライバック・トポロジーにも使用できます。

MP8009は、最小限の外付け部品でPoE PD用フロントエンドソリューションをサポートでき、QFN-28 (4mm x 5mm) パッケージで提供されます。
