概要
MPL
MPS のインダクタで性能を最適化済み

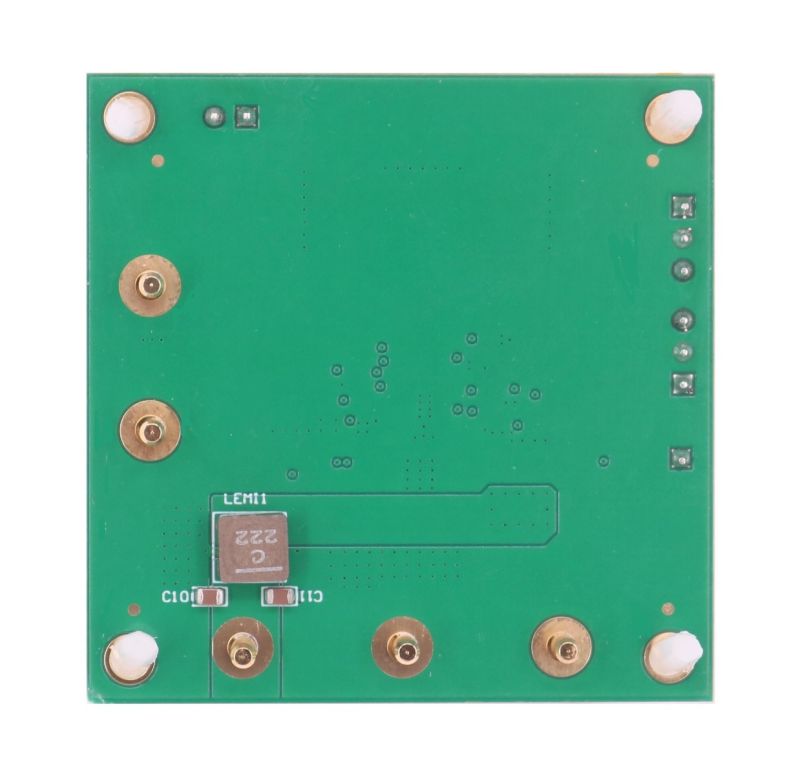

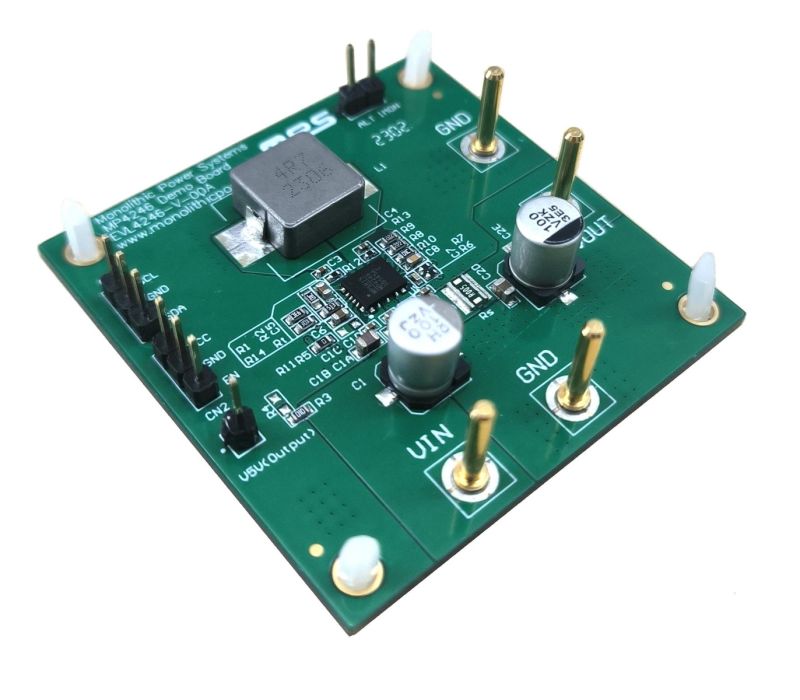

EVL4246-V-00A 評価ボードは、MOSFETを内蔵した同期整流4スイッチ昇降圧型コンバータであるMP4246の機能を実証するために設計されています。このデバイスは、特定の入力供給範囲にわたり優れた効率をもつ、最大6Aの出力電流 (IOUT) を供給できます。
MP4246は、USB電源供給 (PD) およびワイヤレス充電アプリケーションに適しています。I2Cインタフェースを通じて外部PDまたはワイヤレス充電コントローラと連携できます。
EVL4246-V-00Aに変更を加える前に、MP4246のデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 4つのMOSFETを内蔵した6Aの昇降圧型コンバータ
- 4V～22V動作入力電圧 (VIN) 範囲、最大36VのVIN耐圧
- 24V入力過電圧 (OV) シャットダウン保護
- 1V〜22Vの出力電圧 (VOUT)
- I2Cで設定可能な1mVの分解能幅をもつ0.1V～2.147Vの基準電圧 (VREF)
- 最大98.82%のピーク効率
- 外部マイクロコントローラユニット (MCU) に電力を供給する5V/60mA低ドロップアウト (LDO) レギュレータを搭載
- 5%精度の定電流 (CC) 制限
- 工場での調整により5%の精度をもつ選択可能な入力または出力CC制限
- 正確な出力電流 (IOUT) モニタ
- 選択可能な周波数スペクトラム拡散 (FSS) による280kHz、420kHz、600kHz、または1MHzのスイッチング周波数 (fSW)
- 選択可能な強制パルス幅変調 (PWM) モードおよび自動パルス周波数変調 (PFM) またはPWMモード
- 設定可能なI2Cスレーブアドレス
- ラインドロップ補償
- I2C、アラート、およびワンタイムプログラマブル (OTP) メモリ
- イネーブル (EN) シャットダウンパッシブ放電
- ウェッタブルフランクのQFN-19 (4mm x 5mm) パッケージで提供
- MPSのインダクタMPL-AY1050シリーズにより最適化されたパフォーマンス
