EVKT-MP2796

MP2796評価キット

データシート

概要

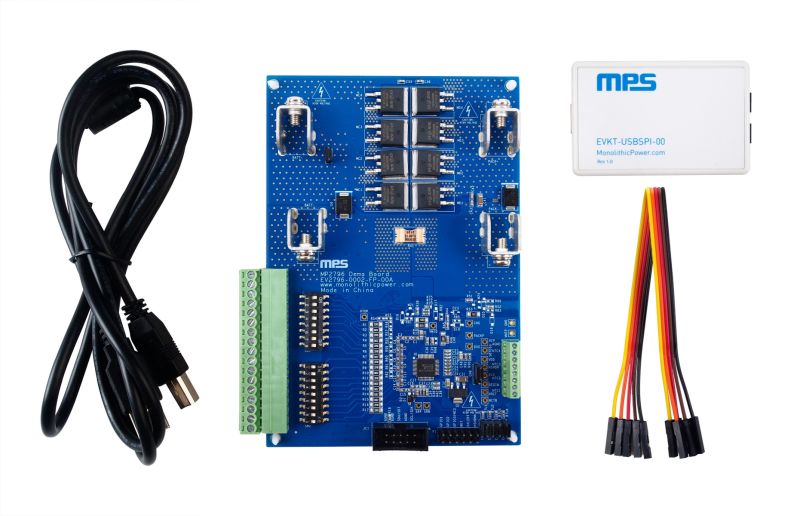

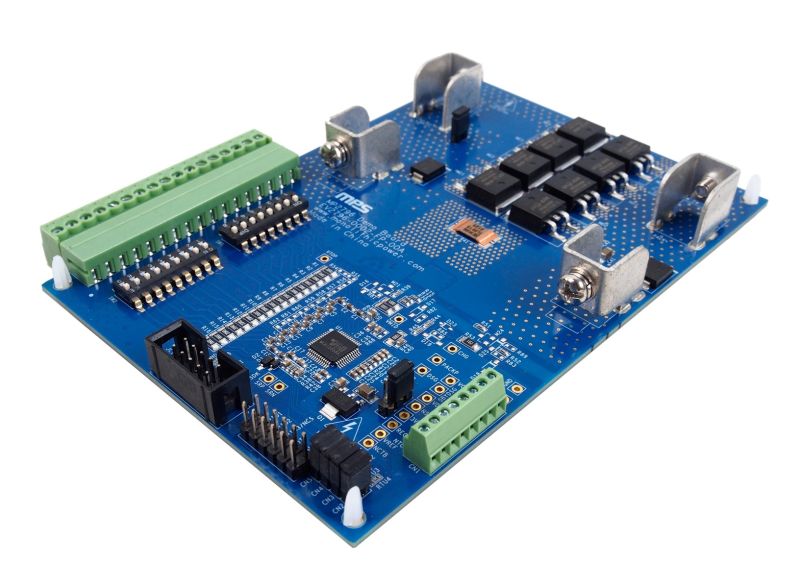

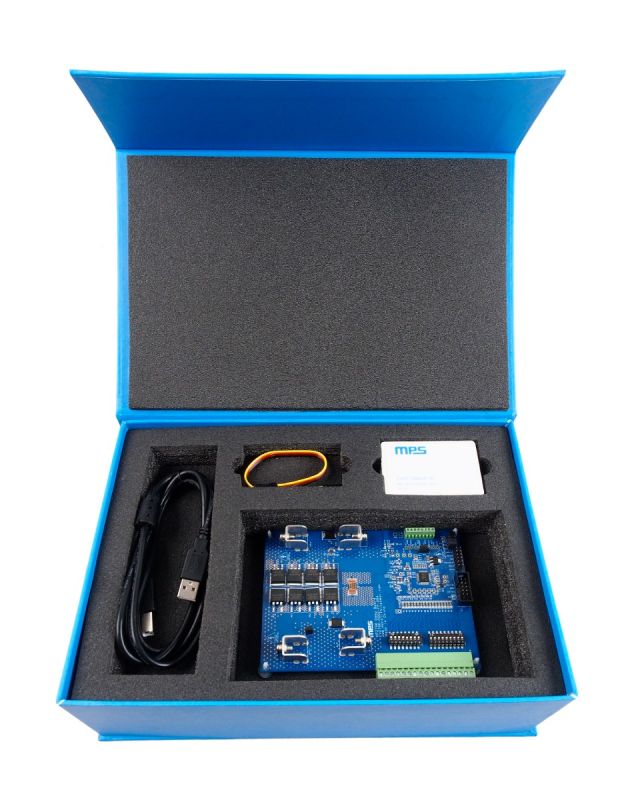

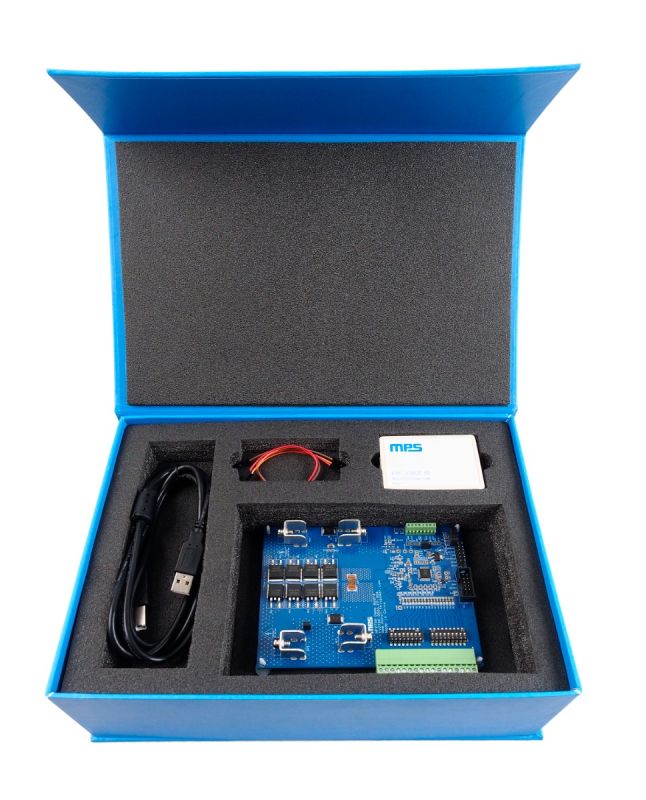

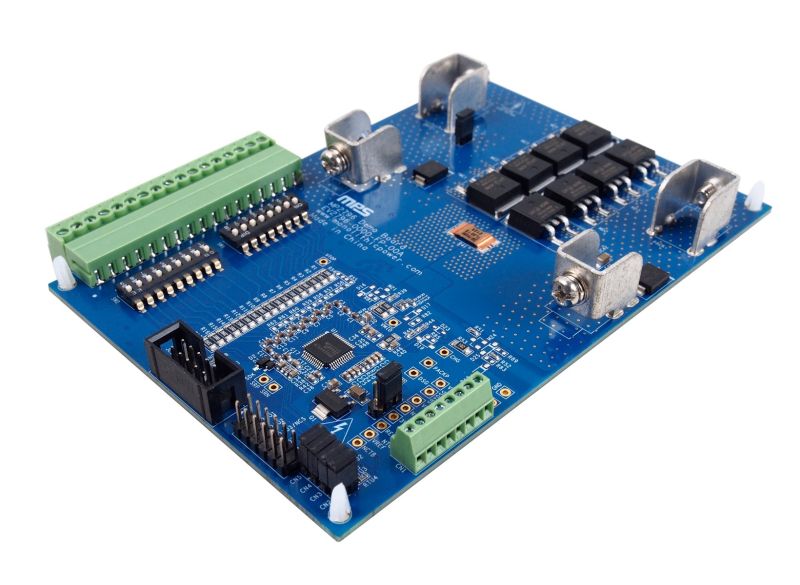

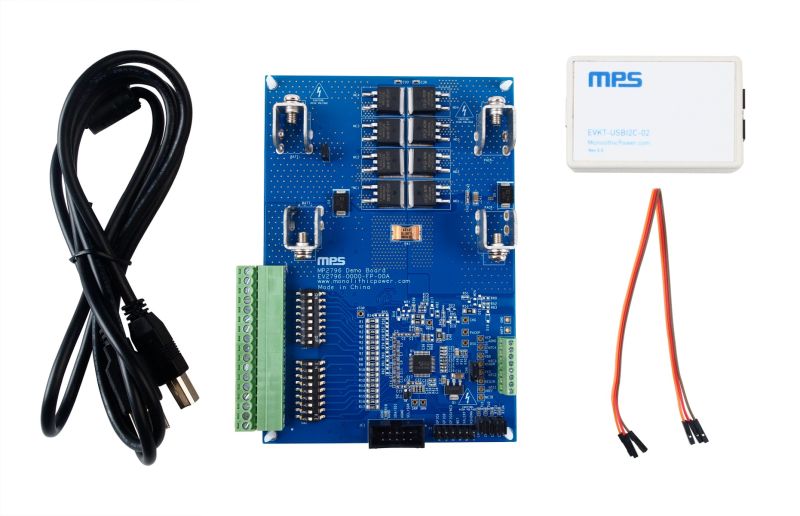

EVKT-MP2796-0000およびEVKT-MP2796-0002は、MP2796の評価キットです。EVKT-MP2796-0000は、I²C通信用に設計されており、EVKT-MP2796-0002はシリアル・ペリフェラル・インタフェース (SPI) 通信用に設計されています。

このボードは、堅牢なバッテリー管理デバイスとして使用されるMP2796の機能を実証するように設計されています。MP2796は、7セル～16セルの直列バッテリーシステム用に設計された完全なアナログフロントエンド (AFE) モニタリングおよび保護ソリューションを提供します。

7セル～16セル直列バッテリーパックに対応
8ビット巡回冗長検査 (CRC) を備えたI²CまたはSPIインタフェースに対応
アナログフロントエンド (AFE) モニタ :
- 電圧と電流の測定を行うための独立した2つのアナログ・デジタルコンバータ (ADC)
- 25°Cで10mV以下の総セル測定誤差をもつ15ビットADC
- SRP-SRN経由の25°Cで±0.5%未満のパック電流の測定誤差を持つ16ビットADC
設定可能な保護 :
- 充放電過電流保護 (OCP)
- 充放電短絡保護 (SCP)
- 低電圧保護 (UVP) と過電圧保護 (OVP)
- UVPとOVPを搭載
- セルの低温および高温保護
- ダイの高温保護

ハイサイド MOSFET (HS-FET) ドライバを統合 :

セルあたり最大58mAパッシブ・セル・バランシング :

その他の機能 :

ランダムセル接続対応

TQFP-48 (7mm x 7mm) パッケージで提供

EVKT-MP2796-0000 EVKT-MP2796-0002
