概要

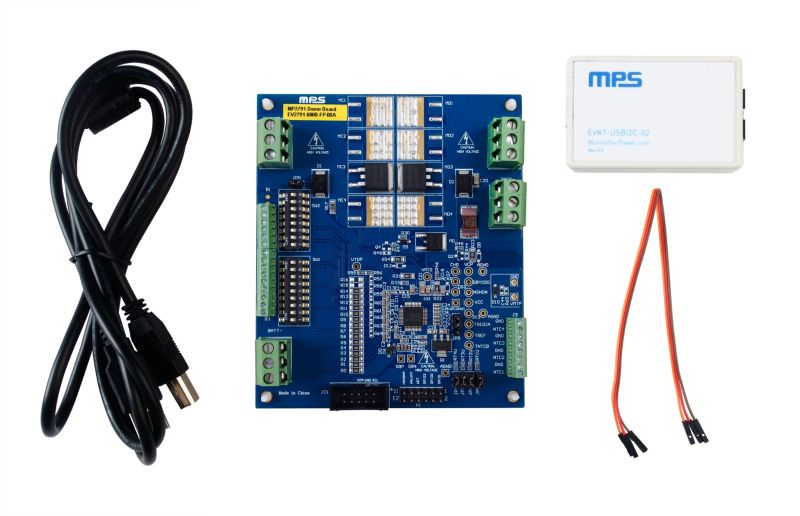

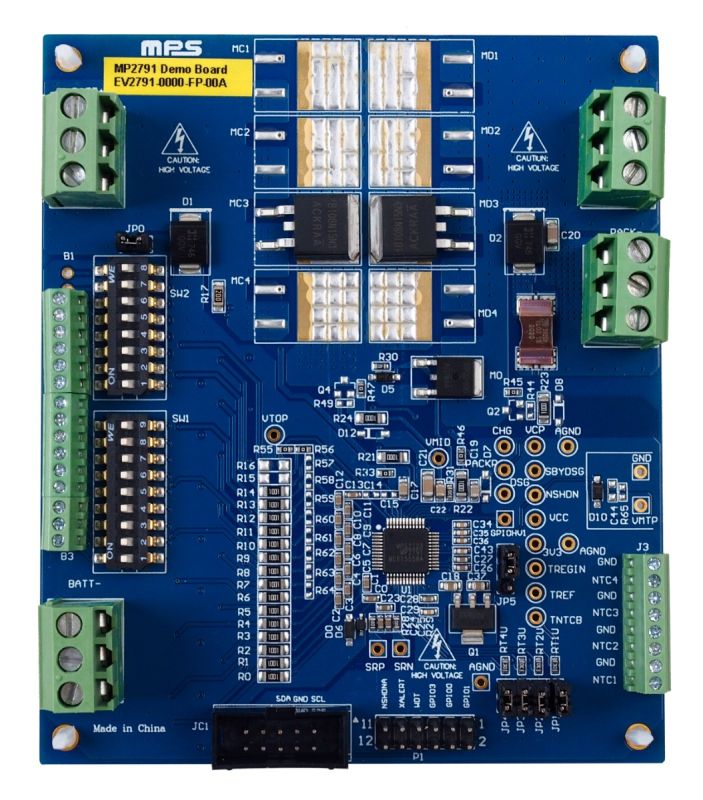

EVKT-MP2791-0000は、MP2791の評価キットです。このボードは、堅牢なバッテリー管理デバイスとして使用されるMP2791の機能を実証するように設計されています。
MP2791は、7セル～14セルの直列バッテリーシステム用に設計された完全なアナログフロントエンド (AFE) モニタリングおよび保護ソリューションを提供します。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 組み込みデュアル アナログ・デジタルコンバータ (ADC) アーキテクチャ :
- MPF4279x 電池残量計による±2%未満の充電状態 (SOC) 誤差
- セル電圧測定誤差 5mV未満
- 電流 / クーロンカウンタの誤差 ±0.5%未満
- インピーダンス検出用の厳密に同期された電流 / 電圧測定
- 充放電制御用のNチャネル ハイサイドMOSFET (HS-FET) ドライバを含む :
- プリチャージ回路を不要にするMOSFETソフトスタート放電制御に対応
- 並列NチャネルMOSFETにより最大100A DCを駆動
- ハードウェア設定可能な保護 :
- 充放電過電流保護 (OCP) および短絡保護 (SCP)
- 低電圧保護 (UVP) と過電圧保護 (OVP)
- UVPとOVPを搭載
- セルの低温および高温保護
- ダイの高温保護
- セルあたり最大58mAパッシブ・セル・バランシング :
- 外付けバランス用トランジスタを駆動可能
- 自動または手動制御
- その他の機能 :
- 統合された3.3Vおよび5V LDO
- 低電流スタンバイモード
- 負荷 / チャージャプラグイン検出
- 高電圧 (HV) および低電圧 (LV) GPIO
- 専用サーミスタ入力
- オープンワイヤ検出
- 持続的な電池切れフラグ
- しきい値用のロック可能なメモリ
- 8ビット巡回冗長検査 (CRC) を備えたI2CまたはSPIインタフェースに対応
- ランダムセル接続対応
- TQFP-48 (7mm x 7mm) パッケージで提供
