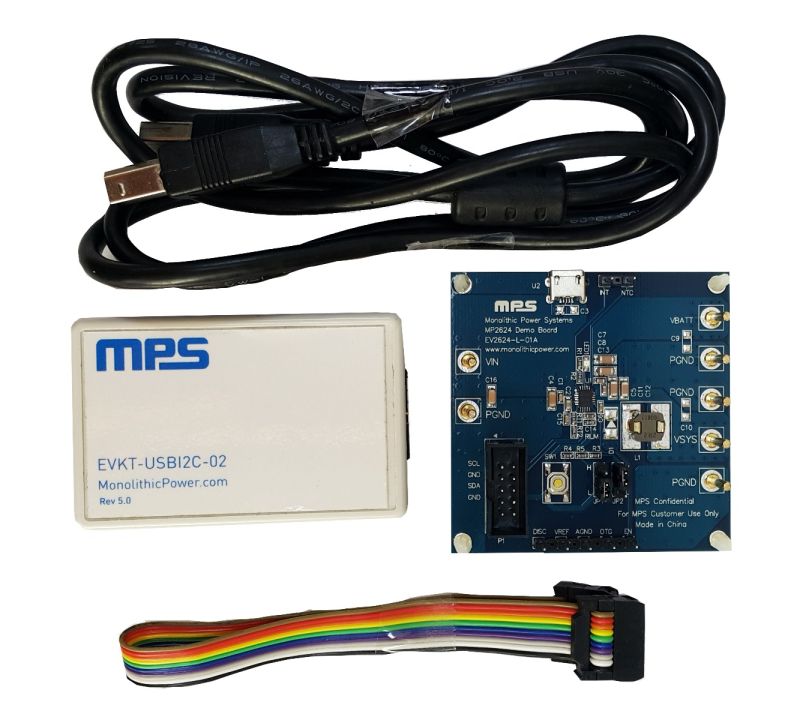

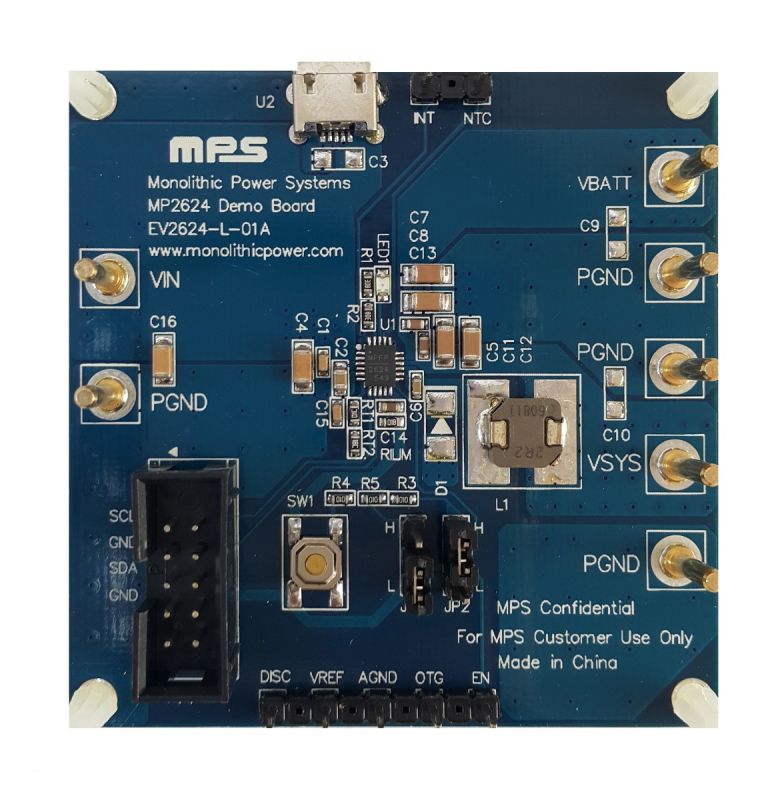

EVKT-2624

MP2624はシングルセルのリチウムイオンまたはリチウムポリマーバッテリー用の4.5Aの高度に統合されたスイッチングモードのバッテリーチャージャICです。このデバイスは、タブレット、MID、スマートフォンなどのさまざまなポータブルアプリケーションに適したパワーパス管理を備えたNVDCアーキテクチャに対応しています。その低インピーダンスのパワーパスは、効率を最適化し、バッテリーの充電時間を短縮し、バッテリーの寿命を延ばします。充電およびシステム設定を備えたI²Cシリアルインタフェースにより、デバイスを柔軟に制御できます。

MP2624は、標準のUSBホストポートや壁の電源アダプタなど、幅広い入力ソースに対応します。MP2624は、USBバッテリー充電仕様1.2 (BC1.2) に従って入力ソースのタイプを検出し、適切な入力電流制限を設定するようにホストに通知します。また、このデバイスは、適切な入力電流および電圧調整方式を採用することにより、USB2.0およびUSB3.0の電源仕様に準拠します。さらに、MP2624は、5Vと最大1.3Aの電流を供給することでUSB OTG (On-The-Go) 動作に対応します。

パワーパス管理は、バッテリー電圧とI²Cでプログラム可能な最低電圧レベルの間で設定された最大電圧をわずかに上回るシステム電圧を調整します (例 : 3.6V)。 この機能により、バッテリーが完全に消耗したり、バッテリーが取り外されたりした場合でもシステムは動作できます。入力電源電流または入力電圧の制限に達すると、システム電力要件の優先順位を満たすために、パワーパス管理によって充電電流が自動的に減少します。システム電流が増加し続ける場合、充電電流がゼロに減少した場合でも、補助モードによりバッテリーがシステムと入力電源の両方に同時に電力を供給できます。

MP2624は、QFN-22 3mm x 4mmパッケージで提供されます。
