概要

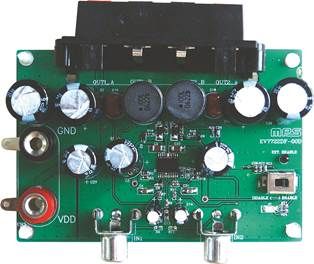

EV7722DF-02Aは、MP7722用の評価キットです。MP7722は、ステレオ20WクラスDのオーディオアンプです。これは、MPSの第2世代の完全統合型オーディオ アンプの1つであり、以下を統合することでソリューションのサイズを大幅に縮小します :
- 180mΩパワーMOSFET
- 起動 / シャットダウン時のポップノイズ除去
- 短絡保護回路
- ミュート / スタンバイ
MP7722は、4Ωのスピーカーに2 x 20Wを供給できるコンデンサ分圧器構成を備えたシングルエンド出力構造を採用しています。MPSのクラスDオーディオアンプは、90%以上の効率でクラスA / Bアンプの高い忠実度を示します。この回路は、MPSのAAMTM の特許の可変周波数トポロジーに基づいており、優れた直線性、高速応答時間を実現し、単一電源で動作します。
-
もっと見る
少なく表示
機能と利点
- 4Ω負荷へVDD = 24Vで、20W出力
- THD+N = 0.08% (1W、8Ω)
- 20Wで90%の効率
- 単一電源で9.5V～24Vの動作
- ミュート / スタンバイモード (スリープ)
